室内设计CAD命令是设计师在绘制施工图、平面布局、立面图及节点详图等过程中不可或缺的工具，熟练掌握这些命令能显著提升绘图效率与精度，以下从基础操作、图形绘制、编辑修改、尺寸标注、图层管理及高级功能六个维度,详细解析室内设计中常用的CAD命令及其应用场景。

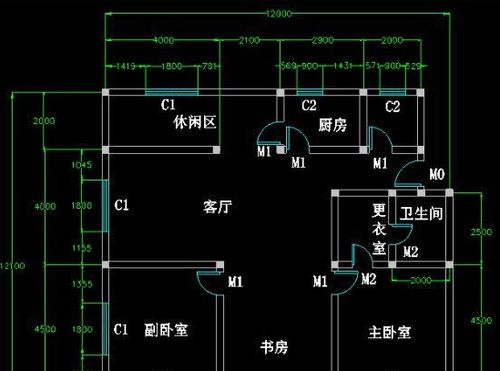

（图片来源网络，侵删）
基础操作命令
基础操作是CAD绘图的入门，包括文件管理、视图控制和辅助绘图功能。
- NEW/OPEN/SAVE：新建、打开和保存文件，是每次绘图前后的必要操作。
- LINE（L）：绘制直线，用于划分空间、绘制墙体轮廓等，输入“L”后指定起点和终点即可。
- XLINE（XL）：绘制构造线，无限长的直线，常用于辅助定位或绘制基准线。
- RAY：绘制射线，一端固定、另一端无限延伸的直线，适合标注方向。
- UNDO（U）/REDO：撤销和恢复操作，方便修正错误步骤。
- ZOOM（Z）/PAN（P）：缩放和平移视图，“Z+空格+E”可显示全部图形，“P”用于拖动视图查看细节。
- OSNAP（OS）：对象捕捉，开启后可自动捕捉端点、中点、交点等，确保图形精准连接。
图形绘制命令
室内设计中，墙体、门窗、家具等元素均需通过特定命令绘制。
- RECTANG（REC）：绘制矩形，常用于绘制家具（如床、桌子）或房间轮廓，输入“REC”后指定对角点即可。
- POLYGON（POL）：绘制正多边形，如六边形餐桌、八角形装饰柱等，可设置边数和半径。
- CIRCLE（C）：绘制圆形，用于绘制圆形吊顶、餐桌或装饰图案，输入“C”后指定圆心和半径。
- ARC（A）：绘制圆弧，适用于弧形墙体、门洞或装饰线条，可通过三点、起点圆心端点等方式绘制。
- PLINE（PL）：绘制多段线，可绘制连续的直线和圆弧，线宽可调，常用于绘制墙体轮廓（如240墙双线）。
- HATCH（H）：填充图案，用于地面铺装（如木地板、地砖）、墙面材质（如文化石）的填充，可选择不同图案和比例。
- BLOCK（B）/WBLOCK（W）：创建内部块和外部块，将常用家具（如沙发、椅子）定义为块，方便重复调用和管理。
编辑修改命令
绘制过程中需对图形进行移动、复制、修剪等操作，以完善细节。
- MOVE（M）：移动图形，选择对象后指定基点和目标点，调整家具位置或墙体布局。
- COPY（CO）/OFFSET（O）：复制和偏移，“CO”用于复制对象，“O”可绘制平行线（如墙体双线、窗线偏移）。
- TRIM（TR）/EXTEND（EX）：修剪和延伸，“TR”用于裁剪多余线段（如开门洞时剪切墙体线），“EX”将线段延伸至指定边界。
- FILLET（F）/CHAMFER（CHA）：倒角和圆角，“F”将直角改为圆角（如家具边角处理），“CHA”可设置距离绘制斜角。
- ROTATE（RO）/SCALE（SC）：旋转和缩放，“RO”调整图形角度（如旋转家具朝向），“SC”按比例缩放图形（如调整家具尺寸）。
- STRETCH（S）：拉伸图形，用于调整墙体长度或移动局部图形（如改变门洞位置）。
- ARRAY（AR）：阵列，包括矩形阵列（如均匀排列的灯具）和环形阵列（如围绕中心布置的装饰柱）。
尺寸标注与文字命令
施工图中需标注尺寸、说明文字，确保信息清晰。

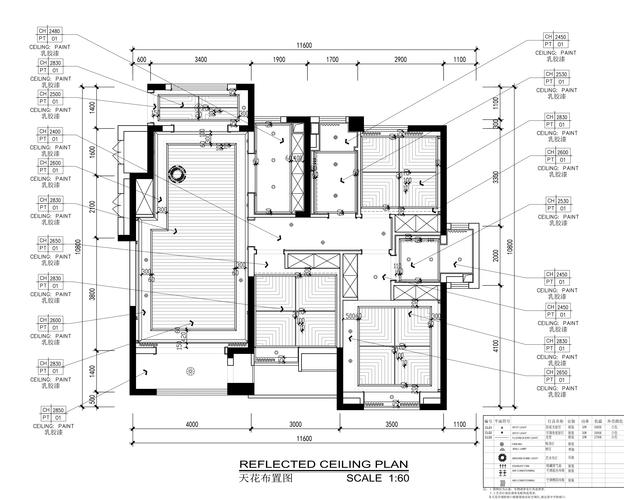

（图片来源网络，侵删）
- DIMLINEAR（DLI）/DIMALIGNED（DAL）：线性标注和对齐标注，“DLI”标注水平和垂直尺寸，“DAL”标注倾斜尺寸（如斜墙长度）。
- DIMRADIUS（DRA）/DIMDIAMETER（DDI）：半径和直径标注，用于标注圆形构件（如圆形吊顶、柱子尺寸）。
- MLEADER/ML：引线标注，用于标注材料说明、索引符号（如“详见节点A”）。
- TEXT（T）/MTEXT（MT）：单行文字和多行文字，“T”用于标注简单说明（如“客厅”），“MT”输入大段文字（如图纸说明）。
- ED（DEDIT）：编辑文字，双击文字可修改内容。
图层管理命令
通过图层管理不同类型的图形，避免混乱。
- LAYER（LA）：打开图层管理器，创建新图层（如“墙体”“门窗”“家具”），设置颜色、线型和线宽，关闭或冻结无关图层可简化视图。
- LAYISO/LAYUNISO：隔离图层和取消隔离，快速显示或隐藏选定图层对象。
- MATCHPROP（MA）：特性匹配，将一个对象的图层、颜色等属性复制给其他对象（如将墙线属性匹配给门窗线）。
高级功能命令
提升绘图效率的高级工具，适合复杂设计需求。
- LAYOUT：创建布局，设置不同比例的图纸（如平面图1:100、节点详图1:20）。
- VIEWPORT（VP）：视口，在布局中创建浮动视口，调整显示比例和可见性。
- XREF（XR）：外部参照，插入其他CAD文件（如平面图引用立面图），方便协同修改。
- GROUP（G）：创建组，将多个对象（如一组家具）组合为整体，便于统一移动或编辑。
以下为常用CAD命令速查表，便于快速查阅：
| 功能分类 | 命令 | 全称 | 主要用途 |
|---|---|---|---|
| 基础绘制 | L | LINE | 绘制直线、墙体轮廓 |
| REC | RECTANG | 绘制矩形、家具轮廓 | |
| C | CIRCLE | 绘制圆形、吊顶、餐桌 | |
| 编辑修改 | O | OFFSET | 偏移复制、绘制墙体双线 |
| TR | TRIM | 修剪多余线段、开门洞 | |
| F | FILLET | 倒圆角、处理家具边角 | |
| 尺寸标注 | DLI | DIMLINEAR | 标注水平/垂直尺寸 |
| MT | MTEXT | 输入多行文字、图纸说明 | |
| 图层管理 | LA | LAYER | 创建/管理图层、设置对象属性 |
| 高级功能 | B | BLOCK | 创建块、定义常用家具 |
| AR | ARRAY | 阵列复制、均匀布置灯具 |
相关问答FAQs
Q1: 如何在CAD中快速绘制墙体双线？
A1: 使用OFFSET（O）命令，首先用PLINE（PL）绘制单线墙体，输入“O”后设置偏移距离（如240墙偏移120），选择单线向两侧偏移，再使用FILLET（F）或CHAMFER（CHA）处理墙角，使双线闭合。
Q2: CAD中块（BLOCK）无法编辑怎么办？
A2: 若块为外部参照（XREF），需打开源文件修改后重新加载；若为内部块，输入“REFEDIT”命令进入块编辑模式，修改后保存即可，若块被分解,可重新定义同名块覆盖原块。
