在CAD软件中，分层命令（Layer Properties Manager，简称LAYER命令）是组织和管理图形对象的核心工具，通过合理使用图层，用户可以高效控制复杂图形的显示、编辑、打印及数据管理，以下是关于CAD分层命令的详细解析，涵盖功能、操作步骤、应用技巧及注意事项。

分层命令的核心功能

图层相当于透明的电子图纸，将不同类型的图形对象（如轴线、墙体、家具、标注等）分别放置在不同图层上，便于独立控制,其主要功能包括：

1. 对象分类管理：按属性（如线型、颜色、线宽）分类对象，避免图形混杂。
2. 显示控制：通过开关、冻结/解冻、锁定/解锁图层，控制对象的可见性与可编辑性。
3. 打印设置：指定图层的打印样式与是否打印，满足出图需求。
4. 数据筛选：快速筛选特定图层上的对象进行批量操作。
5. 标准统一：通过图层标准（如颜色、线型统一）保证团队协作的一致性。

调用分层命令的方式

在CAD中，可通过以下方式打开“图层特性管理器”对话框：

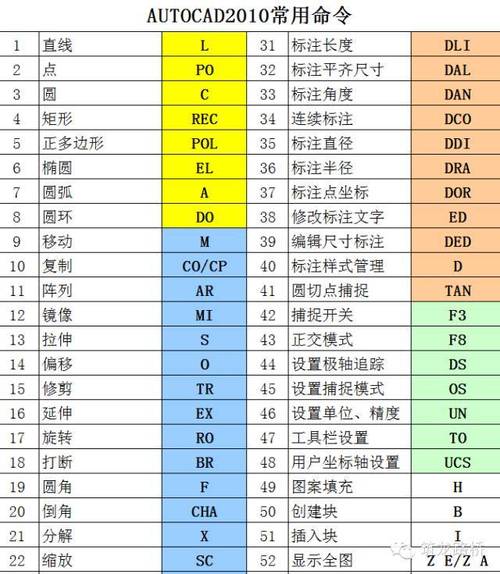

• 命令行：输入LAYER或LA，按回车键。
• 功能区：切换至“常用”选项卡，点击“图层”面板中的“图层特性”图标。
• 工具栏：若已显示“图层”工具栏，直接点击“图层管理器”按钮。
• 快捷键：通过自定义快捷键（如+L）快速调用。

图层的创建与基本操作

新建图层

在“图层特性管理器”中，点击“新建图层”按钮（或按Alt+N），系统将生成默认名称为“图层1”的新图层，用户需重命名图层（如“轴线”“墙体”），命名建议采用英文或拼音缩写，便于脚本调用。

图层属性设置

每个图层包含以下关键属性，可通过对话框中的列标题直接修改：
| 属性 | 功能说明 | 设置建议 | |----------------|-----------------------------------------------------------------------------|----------------------------------------------------------------------------| | 状态 | 控制图层可见性（开/关）。 | 关闭图层时，该图层所有对象隐藏，但参与图形计算。 | | 冻结 | 禁止图层对象显示与计算（模型空间/布局空间独立）。 | 冻结图层可减少重载时间，适用于长期不用的图层。 | | 锁定 | 锁定后图层对象可见但不可编辑，可查询对象特性。 | 防误操作，如参考图层。 | | 颜色 | 设置图层默认颜色（随层/随块/自定义）。 | 按对象类型区分，如墙体用红色，轴线用蓝色。 | | 线型 | 指定线型（如Continuous、Center、Hidden）。 | 非连续线型需加载（点击“加载”按钮），并调整全局比例因子（LTSCALE）。 | | 线宽 | 设置打印线宽（0.00mm~2.11mm）。 | 按出图比例设置，如1:100比例下墙线宽设为0.30mm。 | | 透明度 | 调整图层对象透明度（0%~100%）。 | 适用于需要突出显示的图层，如填充图案。 | | 打印样式 | 控制打印特性（颜色相关/命名打印样式）。 | 多数情况下使用“随层”保持一致性。 | | 打印 | 控制图层是否可打印。 | 关闭打印后，图层对象仅在屏幕显示，不输出到图纸。 |

图层状态管理

• 图层状态管理器：保存/恢复图层组合（如“施工图”“效果图”），通过“图层状态”下拉菜单调用。
• 过滤图层：使用“新建特性过滤器”按名称、颜色、线型等条件筛选图层，快速定位目标图层。
• 图层匹配：选中对象后，点击“图层”面板的“将对象的图层置为当前”或使用LAYMCUR命令,快速切换当前图层。

分层命令的高级应用技巧

1. 图层隔离与合并

   • 隔离图层：选中对象后，输入LAYISO命令，仅显示该对象所在图层，其他图层临时关闭。
   • 合并图层：通过“合并图层”功能（需选中目标图层），将多个图层合并为一个,减少图层数量。

2. 图层转换与修复

   • 图层转换器：通过LAYTRANS命令，将当前图层特性转换为CAD标准或外部DWG文件的图层标准，适用于文件兼容性处理。
   • 清理未使用图层：通过“PURGE”命令（输入PU）清理未定义或未使用的图层，但需注意保留“Defpoints”图层（系统自动生成，用于标注）。

3. 图层在布局中的控制
   在布局空间中，可通过“视口冻结”（VP Freeze）控制特定视口中图层的显示，实现不同视口显示不同内容（如平面图与立面图）。

4. 图层与外部参照
   外部参照（Xref）的图层可独立控制，通过“图层特性管理器”中的“外部参照”选项卡,控制外部参照图层的显示与绑定状态。

注意事项与最佳实践

1. 图层命名规范：避免使用中文、空格及特殊字符，建议采用“类型_子类”格式（如WALL_Bearing）。
2. 图层数量控制：复杂图纸图层数量不宜超过50个，可通过图层组（Group）或状态管理器分类。
3. 依赖图层：谨慎删除“0”图层（默认图层）和“Defpoints”图层，CAD对象无法直接绘制于这两个图层之外。
4. 备份与版本兼容：低版本CAD无法打开高版本特有的图层特性（如透明度），需保存为兼容格式（如DWG 2004）。
5. 自动化脚本：通过-LAYER命令（带减号的命令行版本）编写脚本批量创建图层，

   -LAYER N 轴线 C 1 轴线; L Center 轴线; LW 0.15 轴线;
   -LAYER N 墙体 C 7 墙体; L Continuous 墙体; LW 0.30 墙体;

相关问答FAQs

Q1: 如何快速找到并修改某个图层上的所有对象？
A: 可通过以下方法实现：

1. 在“图层特性管理器”中选中目标图层，点击“置为当前”后使用SELECT命令（输入SE），按Ctrl+A全选当前图层对象。
2. 使用“快速选择”功能（输入QSELECT），设置“对象类型”为“多重直线”“圆”等，“特性”为“图层”，运算符选“等于”，输入图层名称后点击“确定”。
3. 双击状态栏的“快捷特性”图标,选中对象后直接在浮动面板中修改图层属性。

Q2: 图层显示异常（如部分对象消失或线型不显示）如何解决？
A: 常见原因及解决方法：

1. 图层被关闭或冻结：检查“图层特性管理器”中的状态图标（灯泡/雪花），确保目标图层处于“开”且“解冻”状态。
2. 线型比例不当：输入LTSCALE命令，调整全局比例因子（如将1改为10），或输入CELTSCALE修改当前对象比例。

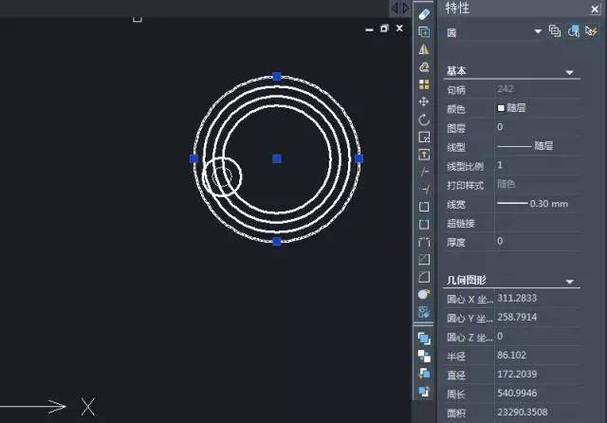

3. 对象属性被覆盖：选中对象后，查看“特性”面板（输入CH）中的“图层”和“线型”是否为“随层”，若为特定值需手动修改。
4. 视口冻结：在布局空间中，双击进入视口，检查“图层特性管理器”中该视口的“视口冻结”状态是否被启用。
5. 图形范围过大：使用ZOOM命令的“范围（E）”选项，确保所有对象在视图范围内,有时缩放过小会导致线型显示异常。
