在CAD软件中,三维修剪命令是进行复杂模型编辑的重要工具，它允许用户通过修剪或延伸三维实体、曲面或网格的面、边或整个对象，以精确调整模型的形状和结构，与二维修剪命令不同，三维修剪命令需要考虑空间几何关系，因此操作逻辑和参数设置更为复杂，本文将详细介绍CAD三维修剪命令的使用方法、适用对象、操作步骤及注意事项，并通过实例说明其应用场景。
三维修剪命令的基本概念
CAD中的三维修剪命令主要包括“TRIM”（修剪）、“EXTEND”（延伸）以及针对三维实体的“SLICE”（剖切）和“SECTION”（截面生成）。“TRIM”和“EXTEND”在三维模式下需要通过“SUBJECT”选择集和“ cutting edges/edges to extend to”的选择逻辑实现，而“SLICE”则通过剖切平面分割实体，这些命令的共同点是能够基于几何约束精确修改模型，适用于机械设计、建筑建模等领域。
适用对象与限制
三维修剪命令的支持对象因CAD版本而异,但通常包括以下类型：
- 三维实体：如长方体、球体、拉伸体等，可通过“SLICE”命令直接剖切。
- 曲面：包括NURBS曲面和程序化曲面，部分高级版本支持通过“TRIM”修剪边界。
- 网格对象：适用于网格模型的边或面修剪，但功能相对有限。
限制条件：
- 三维修剪无法直接修剪非封闭曲面或网格的内部面。
- 部分旧版CAD不支持对曲面或网格的三维修剪,需转换为实体后再操作。
- 修剪操作需确保剪切边与被修剪对象在空间中存在实际交点。
操作步骤详解
使用“TRIM”命令修剪三维对象
步骤：
- 启动命令：在命令行输入
TRIM并回车，或通过“修改”选项卡选择“修剪”。 - 选择剪切边：提示“选择剪切边...”时，选择作为修剪工具的对象（如曲面、实体边或其他几何体）。

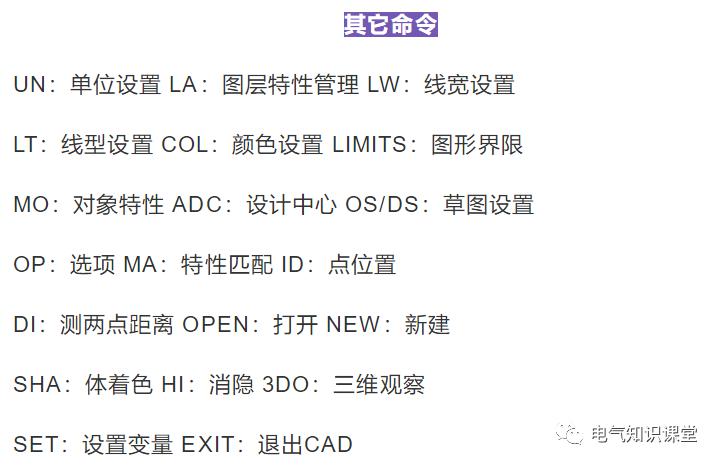

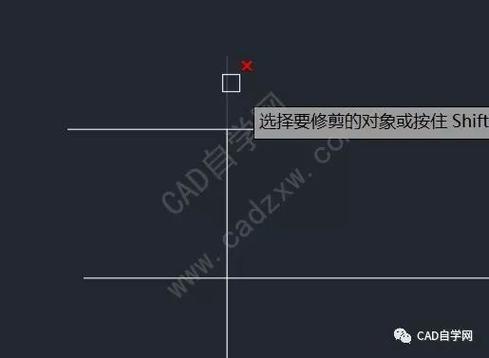

- 选择要修剪的对象：根据提示点击需要修剪的部分，系统会自动计算剪切边与对象的交点并删除多余部分。
- 选项设置：
- 投影（P）：选择“无”仅修剪实际相交对象；“UCS”按当前XY平面投影修剪；“视图”按当前视图方向投影修剪。
- 边（E）：设置“延伸”或“不延伸”，控制是否隐含延长剪切边进行修剪。
示例：修剪两个相交长方体的公共部分。
- 绘制两个相互垂直的长方体；
- 执行
TRIM命令，选择其中一个长方体作为剪切边； - 点击另一个长方体的重叠部分,完成修剪。

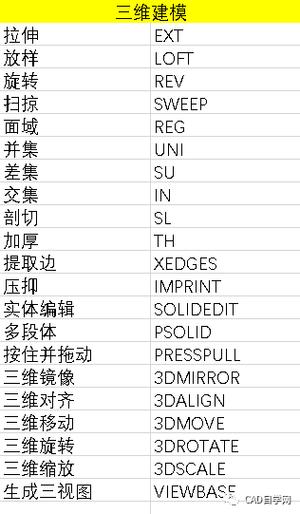

使用“SLICE”命令剖切实体
步骤：
- 启动命令：输入
SLICE回车，或通过“三维工具”选项卡调用。 - 选择对象：选择要剖切的三维实体。
- 定义剖切平面：通过以下方式之一确定平面：
- 三点（3）：指定三个点定义平面。
- 对象（O）：选择圆、椭圆、二维多段线等作为参照平面。
- 视图（V）：使用当前视图平面作为剖切面。
- XY/YZ/ZX平面：按坐标系平面剖切。
- 保留部分：选择要保留的一侧实体，或输入“B”保留两侧。
示例：将圆柱体沿对角线剖切。
- 绘制圆柱体；
- 执行
SLICE，选择圆柱体后输入“3”； - 依次指定圆柱体顶面圆心、底面圆心及侧面一点定义剖切面；
- 点击保留一侧,完成剖切。
曲面修剪的特殊操作
对于曲面对象,需注意以下步骤：
- 确保曲面具有明确的边界（如通过
EXTRUDE生成）。 - 使用
TRIM命令时，需选择曲面的一条边作为剪切边，再点击要删除的曲面部分。 - 部分版本需启用“建模”工作空间中的“曲面修剪”工具。
常见问题与解决方案
-
修剪后对象未按预期更新
- 原因：剪切边与被修剪对象未实际相交，或投影模式设置错误。
- 解决：检查对象位置关系，尝试调整投影模式（如改用“UCS”投影）。
-
“SLICE”命令无法分割曲面
- 原因：曲面未转换为实体，或剖切平面未完全穿过对象。
- 解决：使用
CONVTOSOLID命令转换曲面，或重新定义剖切平面确保相交。
应用场景与技巧
- 机械设计：通过修剪和剖切生成零件的内部特征（如孔槽）。
- 建筑建模：修剪墙体或楼板以适应门窗洞口。
- 技巧：结合“对象捕捉”和“几何约束”提高修剪精度；使用“并集”（UNION）或“差集”（SUBTRACT）命令替代部分修剪操作。
相关问答FAQs
Q1：为什么使用TRIM命令修剪三维实体时提示“无交点”？
A：通常是因为剪切边与被修剪对象在三维空间中未实际接触或交叉，可通过移动对象使它们相交，或使用“EXTEND”命令延长剪切边后再修剪，检查投影模式是否设置为“UCS”或“视图”，以确保系统正确计算交点。
Q2：如何修剪曲面中的内部孔洞？
A：若曲面是通过拉伸带有孔的二维图形生成的，可直接使用“TRIM”命令选择孔的边界作为剪切边，点击孔洞内部区域进行删除，若曲面为NURBS类型，需先使用“SURFTRIM”命令（需高级版本支持）或通过“分割线”工具定义边界后再修剪。
