在CAD三维建模中,掌握常用命令是高效创建复杂模型的基础，三维建模相比二维绘图，更注重空间操作与实体构建，需要结合多种命令协同完成，以下从基础操作、实体创建、编辑修改、视图控制及高级应用五个维度，详细解析CAD三维建模的常用命令及其应用场景。
基础操作与坐标系
三维建模的核心是空间定位,而坐标系是定位的基础。UCS（用户坐标系）命令是三维建模中最频繁使用的工具之一，通过它可以自定义坐标系的原点、X轴和Y轴方向，从而在不同平面或斜面上绘制图形，在倾斜面上绘制矩形时，需先通过UCS将当前坐标系旋转至该平面，再使用二维绘图命令（如LINE、RECTANG）创建轮廓。
3DORBIT（三维动态观察）命令用于实时调整视角，通过鼠标拖拽实现模型的旋转、缩放和平移，是观察三维模型的必备工具，配合VSCURRENT（视觉样式）命令，可切换线框、隐藏、真实、概念等视觉样式，不同样式下模型的显示效果差异显著，概念”样式会以着色面和边显示模型，便于直观观察结构。
三维实体创建命令
CAD提供了直接生成基本三维实体的命令,这些是构建复杂模型的基础单元。

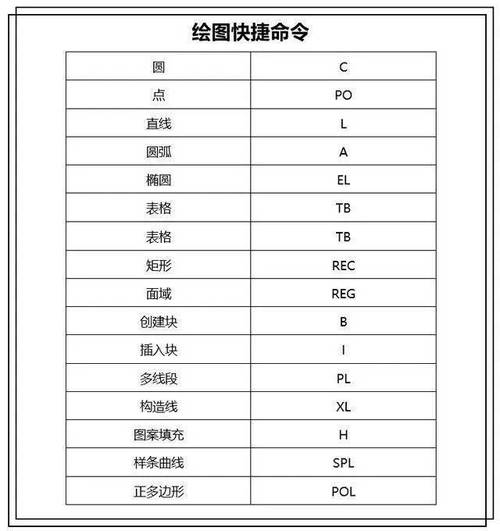

| 命令 | 功能 | 操作示例 |
|---|---|---|
| BOX | 创建长方体 | 指定长方体的角点、长度、宽度和高度，或通过中心点定位 |
| CONE | 创建圆锥体 | 指定底面圆心、半径和高度，或顶面半径生成圆台 |
| CYLINDER | 创建圆柱体 | 指定底面圆心、半径和高度，可绘制斜圆柱 |
| SPHERE | 创建球体 | 指定球心坐标和半径，或通过三点定义球体 |
| WEDGE | 创建楔体 | 类似长方体，但沿对角线剖切，常用于斜坡或垫块结构 |
| TORUS | 创建圆环体 | 指定圆环中心、半径和圆管半径，可生成变半径圆环 |
EXTRUDE（拉伸）是将二维轮廓转换为三维实体的核心命令，适用于创建棱柱、带孔洞或不规则截面模型，操作时需先绘制闭合二维图形（如多段线、圆），再指定拉伸高度或路径（如曲线、直线），还可设置倾斜角度生成拔模斜面。REVOLVE（旋转）则通过绕指定轴旋转二维轮廓生成回转体，如轴、盘类零件，需先定义旋转轴和旋转角度（默认360°）。
三维编辑与修改命令
创建基础实体后,需通过编辑命令调整形状、位置和关系。SUBTRACT（差集）、UNION（并集）、INTERSECT（交集）是布尔运算的三大核心命令，用于实体的组合与切割，创建带孔洞的零件时，先绘制主体和孔洞实体，再用SUBTRACT从主体中减去孔洞实体；合并多个独立零件时使用UNION；保留实体重叠部分则用INTERSECT。
SLICE（剖切）命令用于通过平面或曲面切割实体，保留指定部分，操作时需定义剖切平面（如三点、对象、Z轴等），并选择保留侧。SECTIONPLANE（截面平面）可创建动态截面，实时观察模型内部结构，常用于复杂零件的剖视图生成。
对于实体细节的修改,CHAMFER（倒角）和FILLET（圆角）命令同样适用三维模型，只需选择边并设置距离或半径即可。3DARRAY（三维阵列）支持矩形阵列和环形阵列，例如在圆周上均匀分布多个孔洞，可指定阵列数量、间距和旋转角度。MIRROR3D（三维镜像）则通过定义镜像平面（如对象、视图、Z轴等）生成对称实体，适用于对称结构模型的快速创建。
曲面与网格建模命令
除实体建模外,曲面建模适用于创建复杂曲面或外观模型。SURFTAB1和SURFTAB2系统变量控制曲面网格密度，数值越大曲面越平滑。EDGESURF（边界曲面）通过四条首尾相连的边界曲线生成孔斯曲面；REVSURF（旋转曲面）将二维曲线绕轴旋转生成曲面，与REVOLVE类似，但生成的是非实体曲面；TABSURF（平移曲面）沿指定方向矢量拉伸曲线生成柱状曲面。
网格建模则通过网格对象近似表示曲面,3DMESH创建三维网格，需指定网格的行数、列数及各顶点坐标；POLYSOLID将二维多段线转换为具有厚度的三维墙状网格，适用于快速构建建筑框架模型。
高级应用与辅助命令
在复杂模型构建中,PRESSPULL（按住并拖动）命令可高效编辑实体，通过选择面、边或区域并拖动鼠标实现拉伸、切除或凸台操作，无需切换命令。XATTACH（附着外部参照）可将其他CAD文件插入当前模型作为参照，便于协同设计。
MASSPROP（质量特性）命令可查询实体的体积、质量、重心、惯性矩等物理属性，适用于工程分析。STLOUT（导出为STL）则将模型转换为STL格式，用于3D打印或快速成型。
相关问答FAQs
Q1：三维建模中，如何将二维图形拉伸为带倾斜角度的实体？
A：使用EXTRUDE命令时，在指定拉伸高度后，命令行会提示“指定拉伸的倾斜角度”，输入正值向外倾斜，负值向内倾斜（如-30°），需注意，倾斜角度过大可能导致模型截面在拉伸过程中收缩为点或线，建议角度控制在0°~90°之间。
Q2：布尔运算失败时，可能的原因有哪些？
A：布尔运算失败通常由以下原因导致：（1）参与运算的实体未相交（UNION除外），或实体间间隙过大；（2）实体被非闭合的二维图形或曲面干扰；（3）模型存在重叠面或自相交边，解决方法：使用INTERFERE（干涉检查）命令检测实体重叠情况，通过UNI（并集）合并重叠部分，或检查实体是否为完整的ACIS实体（非曲面或网格）。
