在CAD软件的操作中，命令是用户与软件交互的核心，通过输入或选择命令可以实现绘图、编辑、标注、查看等各类功能，熟练掌握常用CAD图纸命令，能够显著提高绘图效率和精度，以下将详细介绍CAD图纸中常用的命令及其功能、操作方法和应用场景,帮助用户系统了解和运用这些命令。
绘图类命令
绘图类命令是创建CAD图形的基础，包括点、线、圆、弧、多边形等基本元素的绘制。
-
直线（LINE/L）
功能：绘制一条或多条连续直线段。
操作方法：输入命令“L”后回车，指定起点，再指定终点；若绘制闭合图形，输入“C”闭合；若取消上一步操作，输入“U”。
应用场景：用于绘制建筑轴线、机械零件轮廓线等。 -
圆（CIRCLE/C）
功能：绘制圆形，支持多种定义方式。
操作方法：输入“C”回车，指定圆心，再输入半径或直径；或通过“三点（3P）”“两点（2P）”“相切、相切、半径（T）”等方式绘制。
应用场景：绘制法兰孔、螺丝孔、管道截面等圆形元素。 -
圆弧（ARC/A）
功能：绘制圆弧，可通过起点、圆心、端点或角度等参数定义。
操作方法：输入“A”回车，选择“三点”模式（默认）或指定圆心、起点、角度等参数。
应用场景：绘制门扇弧线、机械过渡圆角等。
（图片来源网络，侵删） -
矩形（RECTANG/REC）
功能：绘制矩形，可设置倒角、圆角等属性。
操作方法：输入“REC”回车，指定第一个角点，再输入对角点坐标；或输入“C”设置倒角距离、“F”设置圆角半径。
应用场景：绘制墙体、门窗框、电子元件外框等。 -
多段线（PLINE/PL）
功能：绘制由直线和圆弧组成的连续线段，可统一设置线宽。
操作方法：输入“PL”回车，指定起点后，输入“W”设置起点和终点线宽，再绘制直线或圆弧（输入“A”切换圆弧模式）。
应用场景：绘制地形轮廓、电缆路径、带箭头的尺寸线等。 -
正多边形（POLYGON/POL）
功能：绘制3-1024边的正多边形。
操作方法：输入“POL”回车，输入边数，指定中心点，选择“内接于圆（I）”或“外切于圆（C）”模式，输入圆半径。
应用场景：绘制六角螺母、装饰图案等。 -
图案填充（BHATCH/H）
功能：在封闭区域内填充预设图案或自定义图案。
操作方法：输入“H”回车，选择“图案填充”选项卡，选择图案类型（如“ANSI”“ISO”）、角度和比例，点击“添加：拾取点”选择封闭区域，确认后填充。
应用场景：填充混凝土、金属、木材等材质区域，或区分图形不同部分。
（图片来源网络，侵删）
编辑类命令
编辑类命令用于修改已绘制的图形，包括移动、复制、旋转、修剪等操作，是优化图形的关键。
-
移动（MOVE/M）
功能：将图形对象从原位置移动到指定位置。
操作方法：输入“M”回车，选择对象，指定基点（移动的参考点），再移动光标到目标位置并点击。
应用场景：调整家具布局、移动机械零件位置等。 -
复制（COPY/CO/CP）
功能：复制对象到新位置，原对象保留。
操作方法：输入“CO”回车，选择对象，指定基点，输入“多个（M）”可连续复制多个对象。
应用场景：复制多个相同门窗、阵列分布零件等。 -
旋转（ROTATE/RO）
功能：绕指定基点旋转对象。
操作方法：输入“RO”回车，选择对象，指定基点，输入旋转角度（正值逆时针，负值顺时针）或拖动光标确定角度。
应用场景：调整倾斜构件、旋转文字方向等。 -
修剪（TRIM/TR）
功能：以其他对象为剪切边，修剪掉超出边界的部分。
操作方法：输入“TR”回车，选择所有剪切边对象，回车确认，再点击需要修剪的对象。
应用场景：修剪多余的线条，如墙体交叉处、管道与阀门连接处等。 -
延伸（EXTEND/EX）
功能：将对象延伸到指定的边界对象上。
操作方法：输入“EX”回车，选择边界对象，回车后点击需要延伸的对象。
应用场景：将未闭合的线条延伸至轮廓线，如延长轴线至边界。 -
偏移（OFFSET/O）
功能：创建与选定对象平行且保持等距的新对象。
操作方法：输入“O”回车，输入偏移距离，选择对象，在偏移侧点击。
应用场景：绘制平行线，如墙体双线、道路边线、同心圆等。 -
阵列（ARRAY/AR）
功能：按指定规则（矩形、环形、路径）复制多个对象。
操作方法：输入“AR”回车，选择阵列类型（矩形/环形/路径），设置行数、列数、间距（矩形）或项目数、填充角度（环形）。
应用场景：快速生成阵列分布的构件，如楼梯台阶、散热片孔洞等。 -
缩放（SCALE/SC）
功能按比例放大或缩小对象。
操作方法：输入“SC”回车，选择对象，指定基点，输入比例因子（大于1放大，小于1缩小）或参照长度和新长度。
应用场景：调整图形比例，如将局部详图放大显示，或缩小整体布局。
标注类命令
标注类命令用于添加尺寸、文字、符号等注释信息，确保图形的准确性和可读性。
-
线性标注（DIMLINEAR/DLI）
功能：标注水平或垂直方向的尺寸。
操作方法：输入“DLI”回车，指定第一条尺寸界线原点，第二条尺寸界线原点，再点击尺寸线位置。
应用场景：标注长度、宽度等线性尺寸，如房间长、零件宽。 -
对齐标注（DIMALIGNED/DAL）
功能：标注倾斜对象的实际长度，尺寸线与对象平行。
操作方法：输入“DAL”回车，选择倾斜对象的两端点，点击尺寸线位置。
应用场景：标注斜边、坡度等非水平/垂直尺寸。 -
半径标注（DIMRADIUS/DRA）
功能：标注圆或圆弧的半径。
操作方法：输入“DRA”回车，选择圆或圆弧，点击尺寸线位置，显示半径值。
应用场景：标注圆角、孔径等半径尺寸。 -
角度标注（DIMANGULAR/DAN）
功能：标注两条直线或三个点之间的角度。
操作方法：输入“DAN”回车，选择两条直线或三个角点，点击尺寸弧位置。
应用场景：标注夹角、坡度角度等。 -
文字（MTEXT/T）
功能：添加多行文字，支持格式设置。
操作方法：输入“T”回车，指定文字框对角点，在编辑器中输入文字并设置字体、高度、对齐方式等。
应用场景：添加技术说明、标题栏文字、注释等。
视图与辅助工具命令
视图与辅助工具命令用于控制图形显示、捕捉对象特征，提高绘图精度。
-
缩放（ZOOM/Z）
功能：调整图形显示比例，不影响实际尺寸。
操作方法：输入“Z”回车，选择“全部（A）”“范围（E）”“窗口（W）”等选项；“实时缩放”按住鼠标滚轮拖动即可。
应用场景：查看整体布局或局部细节。 -
平移（PAN/P）
功能：移动视图显示区域，不改变图形位置。
操作方法：输入“P”回车或按住鼠标滚轮拖动。
应用场景：在图形较大时移动视图，观察不同区域。 -
对象捕捉（OSNAP/OS）
功能：捕捉对象的关键点（端点、中点、圆心等），确保绘图精度。
操作方法：输入“OS”回车，勾选需要捕捉的类型（如“端点”“中点”），或按“F3”键开启/关闭。
应用场景：绘制直线时捕捉端点，绘制圆时捕捉圆心等。 -
图层（LAYER/LA）
功能：管理图形对象的显示、冻结、锁定等属性，分层组织图形。
操作方法：输入“LA”回车，打开图层特性管理器，新建图层并设置颜色、线型、线宽。
应用场景：将墙体、门窗、标注等不同类型的对象分图层绘制，便于编辑和打印控制。
其他常用命令
-
块（BLOCK/B）
功能：将多个对象组合成一个整体（块），方便重复调用和编辑。
操作方法：输入“B”回车，定义块名称，选择对象和基点，确认后创建块；通过“INSERT/I”命令插入块。
应用场景：创建门窗、家具、标准件等常用图块，提高绘图效率。 -
分解（EXPLODE/X）
功能：将块、多段线、标注等复合对象分解为单个对象。
操作方法：输入“X”回车，选择需要分解的对象，回车确认。
应用场景：修改块中的单个元素，或分解多段线以单独编辑线段。

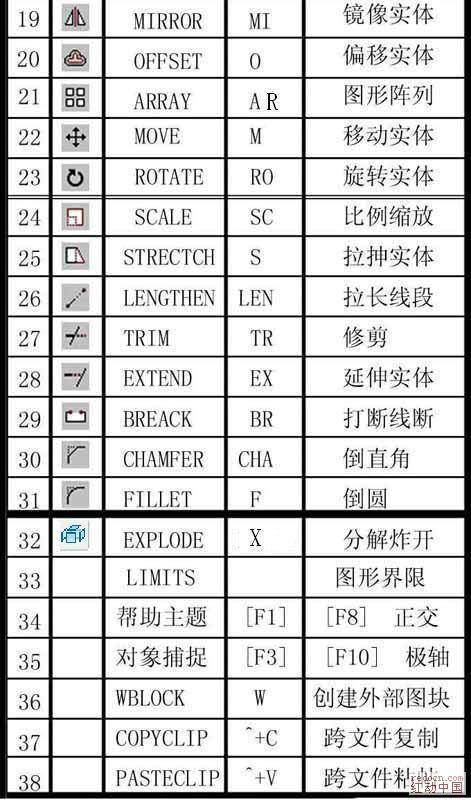

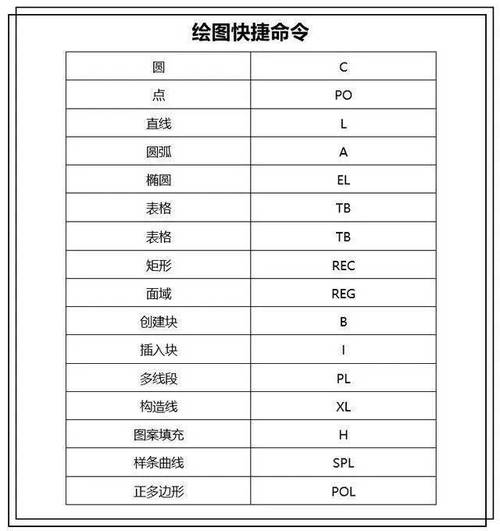

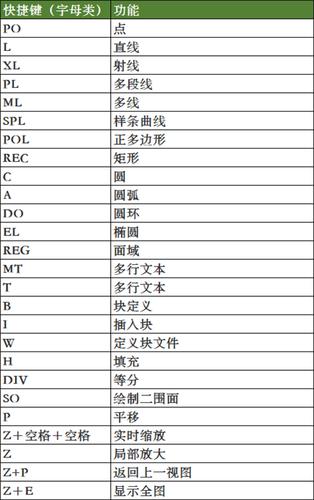

CAD图纸命令功能速查表
| 命令全称 | 命令别名 | 主要功能 |
|---|---|---|
| LINE | L | 绘制直线段 |
| CIRCLE | C | 绘制圆形 |
| RECTANG | REC | 绘制矩形 |
| MOVE | M | 移动对象 |
| COPY | CO/CP | 复制对象 |
| TRIM | TR | 修剪对象 |
| BHATCH | H | 图案填充 |
| DIMLINEAR | DLI | 线性标注 |
| LAYER | LA | 图层管理 |
| ZOOM | Z | 缩放视图 |
相关问答FAQs
问：如何快速绘制多个间距相同的平行线？
答：可以使用“偏移（OFFSET/O）”命令，先绘制一条直线，输入“O”回车，设置偏移距离（如1000mm），选择原直线后，在需要偏移的一侧点击，即可生成一条间距为1000mm的平行线；重复点击可连续生成多条平行线，若需调整间距，只需修改偏移距离即可。
问：为什么标注尺寸时文字显示为“？”或乱码？
答：通常是因为当前文字样式（STYLES）使用的字体不支持中文或符号，解决方法：输入“ST”回车，打开文字样式对话框，新建或修改样式，将“字体名”设置为支持中文的字体（如“宋体”“仿宋”），或使用“大字体”中的“gbcbig.shx”等专用CAD字体，然后应用到标注样式（DIMSTYLE/D）中即可恢复正常显示。
