在CAD软件的操作中,命令是用户与软件交互的核心，掌握常用命令能极大提升绘图效率，CAD底下的命令种类繁多，涵盖绘图、修改、标注、视图控制等多个方面，以下将详细介绍常用命令的功能、操作方法及使用场景，帮助用户系统梳理知识体系。
绘图类命令

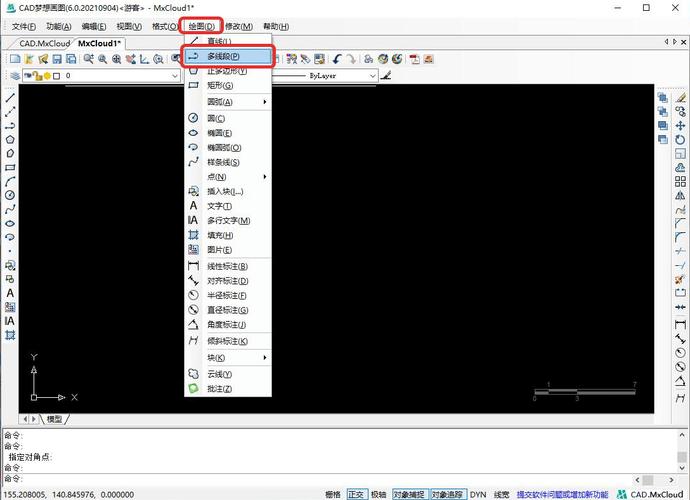

绘图类命令是CAD中最基础的部分,用于创建基本图形元素。直线（L）是最常用的命令之一，通过指定起点和终点绘制直线，支持输入相对坐标（如@100,0）或极坐标（如@100<0）来精确定位。圆（C）命令提供多种绘制方式，包括圆心半径（指定圆心后输入半径）、两点（直径两端点）、三点（圆周上三点）及相切相切半径（与两对象相切）。矩形（REC）通过指定对角点绘制，支持倒角（C）和圆角（F）选项，可快速创建带修饰的矩形。多段线（PL）则能绘制由直线和圆弧组成的连续线条，每段线可设置不同宽度，适合绘制箭头、带宽度的边框等复杂图形。多边形（POL）用于绘制正多边形，可通过边长（E）或内接/外接圆（I/C）方式指定尺寸；圆弧（A）命令提供起点、端点、角度等多种组合方式，需注意圆弧方向的控制。
修改类命令

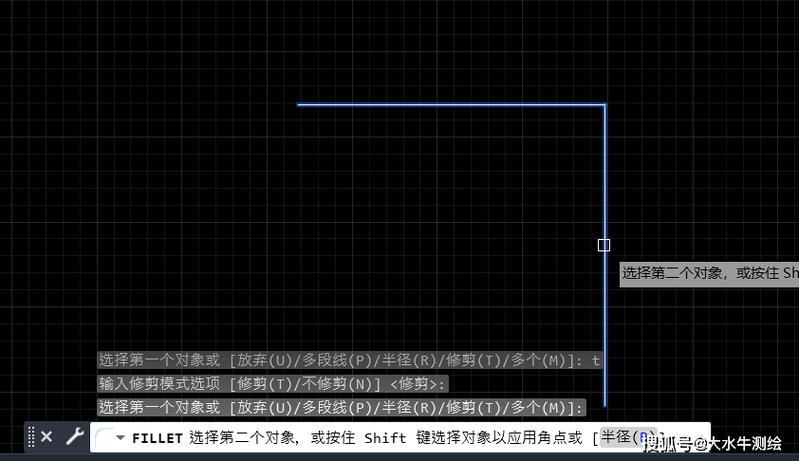

修改类命令用于对已绘制的图形进行编辑,是图形完善的关键。删除（E）是最简单的命令，选中对象后按Enter键即可删除。复制（CO/CP）支持基点和第二点指定，可快速生成多个相同对象，配合“阵列（AR）”命令能实现矩形或环形阵列复制。移动（M）通过基点和目标点定位对象，常用于调整图形位置；旋转（RO）需指定基点和旋转角度，正值为逆时针，负值为顺时针。缩放（SC）按比例改变对象大小，需输入比例因子或参照长度，可实现等比例或不等比例缩放。修剪（TR）和延伸（EX）是互逆命令，修剪用于裁剪对象超出边界的部分，延伸则将对象延伸至指定边界，需先选择边界对象再选择要修剪/延伸的对象。倒角（CHA）和圆角（F）用于修饰图形转角，倒角可设置距离或角度，圆角需输入半径，两者都支持“多段线（P）”选项批量处理。分解（X）将复合对象（如块、多段线）分解为基本元素，便于单独编辑。
标注类命令
标注是工程图中不可或缺的部分,用于传达尺寸和公差信息。线性标注（DLI）标注水平或垂直方向的尺寸，需指定延伸线原点和尺寸线位置；对齐标注（DAL）则标注倾斜对象的实际长度，自动适应角度。半径标注（DRA）和直径标注（DDI）分别标注圆或圆弧的半径和直径，需选择对象并调整文本位置。角度标注（DAN）用于标注两条线或圆弧的角度，支持度分秒格式。公差标注（TOL）添加形位公差，需选择符号、输入公差值和基准；引线标注（LE）通过引线和文本添加注释，可设置引线类型和箭头样式，标注样式（D）命令统一管理标注的外观，如文字高度、箭头大小、精度等，确保图纸规范性。
视图控制类命令
视图控制命令帮助用户高效查看和编辑复杂图形。缩放（Z）是最常用的视图命令，实时（R）”选项按住鼠标左键拖动即可缩放，“窗口（W）”则框选区域放大，“全部（A）”显示绘图界限内的所有对象。平移（P）移动视图而不改变显示比例，按住鼠标左键拖动即可。鸟瞰视图（AV）在独立窗口中显示全图，通过框选快速定位视图区域。命名视图（V）保存特定视图，便于在复杂图纸中快速切换。动态观察（3DORBIT）（仅限三维模式）通过拖动鼠标旋转三维模型，多角度查看模型结构。重生成（RE）刷新视图，解决显示异常（如圆弧显示为折线），全部重生成（REGENALL）则刷新所有视口。
其他实用命令
块（B）将常用图形定义为块，插入（I）时可统一修改和缩放，减少重复绘图；图层（LA）管理图形对象，通过图层开关、冻结、锁定控制显示和编辑，不同图层设置不同颜色和线型，便于分类管理。特性（CH）打开特性面板，查看和修改对象的所有属性（如图层、颜色、线型等），是对象编辑的“万能工具”。查询（LI/ID）用于查询对象面积（AA）、两点坐标（ID）等信息，辅助设计计算。拼写检查（SP）检查文字对象的拼写错误，确保文本准确性。打印（PLOT）设置打印参数（如纸张、比例、样式），将图纸输出为PDF或纸质文件。
常用命令速查表
| 命令缩写 | 全称 | 主要功能 | 常用参数/选项 |
|---|---|---|---|
| L | LINE | 绘制直线 | @长度<角度（极坐标） |
| C | CIRCLE | 绘制圆 | 圆心半径（2P/3P/TTR） |
| REC | RECTANGLE | 绘制矩形 | 倒角（C）/圆角（F） |
| PL | PLINE | 绘制多段线 | 宽度（W）/圆弧（A） |
| CO/CP | COPY | 复制对象 | 基点（Base point） |
| M | MOVE | 移动对象 | 位移（Displacement） |
| TR | TRIM | 修剪对象 | 边界（Edge）/栏选（F） |
| EX | EXTEND | 延伸对象 | 边界（Edge）/投影（P） |

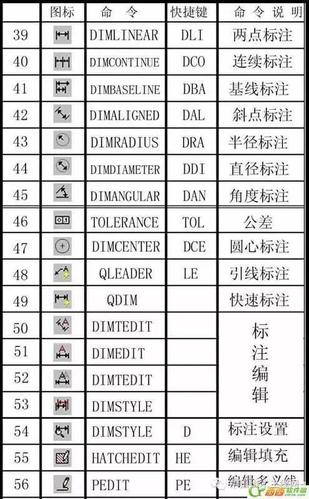

| DLI | DIMLINEAR | 线性标注 | 旋转（R）/文字（T） |
| DRA | DIMRADIUS | 半径标注 | 折弯（J）/中心线（C） |
| Z | ZOOM | 缩放视图 | 实时（R）/窗口（W）/全部（A） |
| LA | LAYER | 图层管理 | 新建（N）/删除（D）/开（ON） |
| B | BLOCK | 创建块 | 基点（Base）/选择对象（Objects） |
相关问答FAQs
Q1：如何快速选择CAD中的多个对象？
A：可通过以下方式快速选择：① 窗口选择（从左向右框选，仅完全包含在窗口内的对象被选中）；② 窗交选择（从右向左框选，与窗口相交的对象均被选中）；③ 添加选择（按住Shift键点击对象可添加到选择集）；④ 快速选择（输入命令QSELECT，按图层、颜色等条件批量选择），命令行输入“SELECT”后使用“WP”（多边形窗口）或“CP”（多边形窗交）可精确选择不规则区域内的对象。
Q2：CAD中“冻结”和“锁定”图层有什么区别？
A：两者均用于控制图层，但作用不同：① 冻结（Freeze）：图层上的对象不显示、不打印，且不会参与重生成和编辑操作，可减少系统负担，适合复杂图形中暂时不用的图层；② 锁定（Lock）：图层上的对象显示但无法编辑，仍可捕捉和打印，适合作为参考背景的图层（如轴线、尺寸标注），简言之，冻结是“隐藏+禁用”，锁定是“可见+只读”，用户可根据编辑需求灵活选择。
