CAD（计算机辅助设计）软件作为工程设计领域的核心工具，其功能强大且命令繁多，熟练掌握全命令是提升绘图效率与精度的关键，本文将系统梳理CAD常用命令，涵盖绘图、编辑、标注、视图及实用工具等模块，并结合表格形式清晰呈现，帮助用户全面了解命令功能与操作逻辑。
在绘图命令模块,基础图形绘制是CAD设计的起点，直线（LINE）命令通过指定起点和终点创建连续线段，支持输入坐标或动态捕捉；圆（CIRCLE）命令提供多种绘制方式，如圆心半径、两点定义直径、三点定圆及相切相切半径（TTR），满足不同场景需求；多段线（PLINE）命令可绘制由直线和圆弧组成的连续线条，支持统一线宽设置，适合绘制复杂轮廓；矩形（RECTANG）命令通过指定对角点或输入长宽快速创建矩形，并可设置圆角半径；圆弧（ARC）命令提供起点、圆心、端点等11种绘制方式，灵活应对曲线设计需求，多线（MLINE）命令用于绘制多条平行线，如建筑墙体，可设置样式与比例；样条曲线（SPLINE）命令通过拟合点生成平滑曲线，适用于地形、机械轮廓等不规则图形；椭圆（ELLIPSE）命令通过轴端点或中心点加半轴长度绘制椭圆，支持旋转角度设置。
编辑命令模块是对图形进行修改与优化的核心,删除（ERASE）命令可移除选中对象，是基础编辑操作；复制（COPY）命令通过基点与位移点复制对象，支持多次复制；镜像（MIRROR）命令以指定线为对称轴创建对象副本，可保留或删除源对象；偏移（OFFSET）命令按指定距离复制对象，生成平行曲线或等距图形，常用于道路、管道设计；阵列（ARRAY）命令包括矩形阵列（行数列数间距）、路径阵列（沿路径均匀分布）及极轴阵列（围绕中心点环形分布），快速生成规律性图形；移动（MOVE）命令通过基点与目标点重新定位对象；旋转（ROTATE）命令以指定点为基点旋转对象，支持输入角度或参照方式；缩放（SCALE）命令按比例放大或缩小对象，可使用比例因子或参照长度；修剪（TRIM）命令以其他对象为边界剪切多余部分，延伸（EXTEND）命令则将对象延伸至指定边界，二者常结合使用；倒角（CHAMFER）与圆角（FILLET）命令分别用于创建直线间的斜角或圆角，可设置距离或半径；分解（EXPLODE）命令将复合对象（如块、多段线）分解为单一对象，便于单独编辑。
标注与注释模块是确保设计信息准确传递的关键,线性标注（DIMLINEAR）命令用于标注水平或垂直尺寸；对齐标注（DIMALIGNED）命令标注倾斜对象的实际长度；半径标注（DIMRADIUS）与直径标注（DIMDIAMETER）命令分别标注圆或圆弧的半径与直径；角度标注（DIMANGULAR）命令标注两条线间的夹角；基线标注（DIMBASELINE）与连续标注（DIMCONTINUE）命令在已有标注基础上快速生成连续尺寸；引线标注（QLEADER）命令添加带文字的注释箭头；多行文字（MTEXT）命令创建复杂文本内容，支持格式设置；编辑标注（DIMEDIT）命令可修改标注文字与位置；公差标注（TOLERANCE）命令添加形位公差符号，满足精密设计需求。
视图与显示控制模块提升绘图操作效率,缩放（ZOOM）命令包括实时缩放、窗口缩放、动态缩放等，调整视图显示范围；平移（PAN）命令移动视图区域，不改变显示比例；鸟瞰视图（DSVIEWER）命令以全局视角快速定位视图；命名视图（VIEW）命令保存特定视图状态，便于快速切换；重生成（REGEN）命令刷新显示，解决图形显示异常问题；消隐（HIDE）命令隐藏三维模型中的不可见线条，增强立体感；着色（SHADEMODE）命令为模型提供线框、消隐、体着色等多种显示模式。
实用工具模块辅助提升绘图规范性,图层（LAYER）命令管理图层属性（颜色、线型、线宽），实现对象分类控制；块（BLOCK）命令将图形定义为块，插入（INSERT）命令调用块，简化重复操作；图案填充（BHATCH）命令用预设或自定义图案填充封闭区域，如材料剖面；查询（LIST、DIST、AREA）命令获取对象信息（坐标、距离、面积等）；设计中心（ADCENTER）命令管理图形资源，实现块、样式等内容的共享；特性（PROPERTIES）命令查看或修改对象属性，支持实时编辑；拼写检查（SPELL）命令检查文字拼写错误；打印（PLOT）命令设置打印参数，输出图纸。

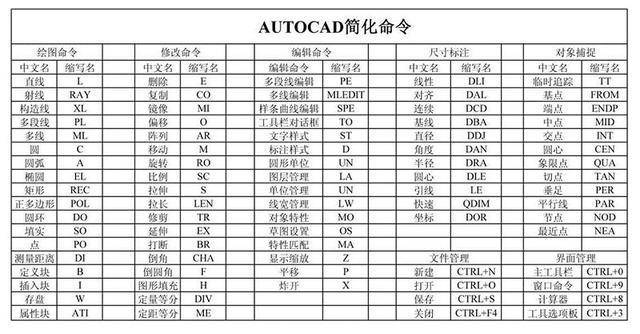

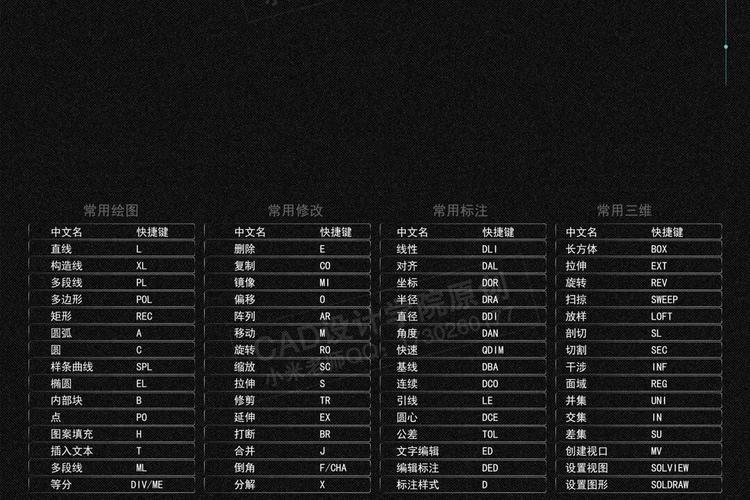

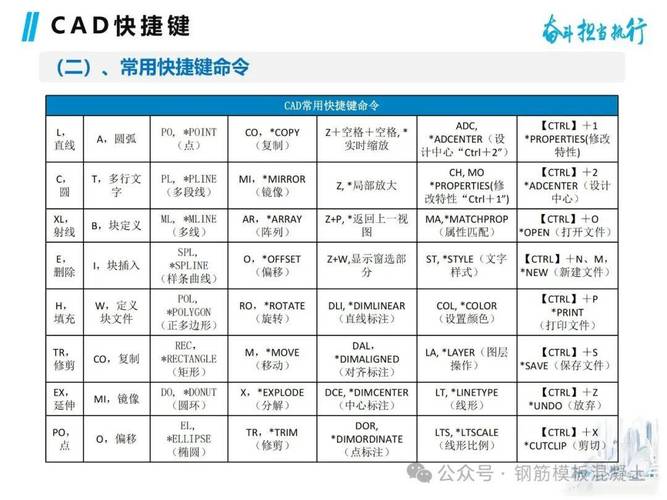

以下为常用CAD命令速查表,涵盖核心功能与操作要点：
| 命令类别 | 命令名称 | 简写 | 主要功能 | 操作示例 |
|---|---|---|---|---|
| 绘图命令 | 直线 | L | 创建连续线段 | L→指定起点→指定终点→C闭合/U放弃 |
| 圆 | C | 绘制圆 | C→圆心→半径 / 3P三点/TTR相切相切半径 | |
| 多段线 | PL | 绘制可变宽度的连续线 | PL→起点→W设置宽度→下一点→A绘制圆弧 | |
| 编辑命令 | 删除 | E | 删除对象 | E→选择对象→Enter确认 |
| 复制 | CO/CP | 复制对象 | CO→选择对象→基点→位移点 | |
| 修剪 | TR | 剪切多余对象 | TR→选择边界→选择要剪切对象 | |
| 标注命令 | 线性标注 | DLI | 标注水平/垂直尺寸 | DLI→指定起点→终点→放置尺寸线 |
| 半径标注 | DRA | 标注圆或圆弧半径 | DRA→选择圆弧→放置尺寸文字 | |
| 视图命令 | 缩放 | Z | 调整视图显示 | Z→E显示全部 / W窗口缩放 |
| 平移 | P | 移动视图 | P→按住鼠标左键拖动 | |
| 实用工具 | 图层 | LA | 管理图层 | LA→新建图层→设置颜色/线型 |
| 块定义 | B | 创建图块 | B→输入名称→选择对象→拾取基点 |
掌握CAD全命令需结合实践练习,通过命令行输入快捷键或工具栏按钮调用命令，逐步熟悉参数设置与操作逻辑，建议用户从基础绘图命令入手，逐步过渡到复杂编辑与标注功能，同时利用CAD的帮助文档（按F1键）深入了解命令的扩展用法与高级选项，如动态输入、极轴追踪、对象捕捉等辅助功能的结合使用，可进一步提升绘图效率与质量。
相关问答FAQs
-
如何快速查找不常用的CAD命令？
答：CAD提供命令搜索功能，在命令行输入“”后跟命令关键字（如“circle”），可列出包含关键字的命令；或通过“工具”→“命令行”打开命令行窗口，输入部分命令名称后按Tab键切换；快捷键“Ctrl+9”可调出命令行历史记录，快速重复执行近期命令。 -
CAD中块（BLOCK）与组（GROUP）的区别是什么？
答：块（BLOCK）是将多个对象定义为一个单一对象，可重复插入并统一编辑（如修改属性、分解），节省存储空间，适合标准化图形（如门窗、螺栓）；组（GROUP，命令为G）则是临时将多个对象组合，便于整体选择和移动，但不具备块的动态属性功能，且组内对象可单独编辑，适合临时性对象集合。
