在CAD操作中,命令组合是提升绘图效率的核心技巧，通过将基础命令与参数、选项、系统变量或其他命令灵活搭配，能够快速实现复杂图形的绘制与编辑，以下从绘图、编辑、标注、视图及高级应用五个维度，详细解析常用CAD命令组合的逻辑与实例。
绘图类命令组合
绘图是CAD的基础,单一命令往往无法满足精准绘制需求，需结合参数与选项实现高效操作。
直线（L）+ 极轴追踪与对象捕捉
绘制斜线或特定角度线时,直接输入“L”激活直线命令，开启“极轴追踪”（设置增量角如30°、45°）和“对象捕捉”（中点、端点等），移动鼠标显示极轴提示时单击，即可快速绘制精确角度的线段，绘制30°斜线，当极轴显示“30°”时确定端点，无需输入相对坐标“@长度<30”。
圆（C）+ 三点（3P）/两点（2P）/相切相切半径（T）
圆的基础命令为“C”，默认通过圆心和半径绘制，但实际场景中更多需通过其他条件生成：
- 三点（3P）：输入“C”后选择“3P”，依次点击三个不共线点，绘制通过该三点的圆；
- 两点（2P）：选择“2P”，指定直径两端点，绘制以两点距离为直径的圆；
- 相切相切半径（T）：选择“T”，依次与两个已有对象相切后输入半径，绘制公切圆，适用于机械零件中的圆弧过渡。
矩形（REC）+ 尺寸与旋转
矩形命令“REC”默认通过对角点绘制，但结合选项可实现更灵活的控制：
- 尺寸控制：输入“REC”后，先指定第一个角点，再输入“D”选择“尺寸”，分别输入长度和宽度（如“D”→“长度100”→“宽度60”），再点击确定位置；
- 旋转绘制：输入“REC”后，先指定第一个角点，再输入“R”选择“旋转”，输入旋转角度（如30°），再按尺寸绘制，可快速生成倾斜矩形。
多段线（PL）+ 宽度与圆弧
多段线“PL”的优势在于绘制连续线宽变化的图形，绘制带箭头的尺寸线时：输入“PL”→指定起点→输入“W”设置起点宽度（0）、端点宽度（5，箭头长度）→绘制箭头部分→输入“W”恢复默认宽度（0）→绘制直线段，通过“A”选项可切换直线与圆弧，绘制“直线-圆弧-直线”组合图形，如凸轮轮廓。
编辑类命令组合
编辑命令需结合选择模式与参数修改,实现对已有图形的快速调整。
偏移（O）+ 分解（X）+ 修剪（TR）
绘制多层平行图形（如墙体、法兰盘）时，“偏移+分解+修剪”是经典组合：
- 输入“O”设置偏移距离（如240mm），选择源对象（如轴线）向外偏移生成墙体轮廓；
- 输入“X”分解偏移后的多段线（若偏移对象为多段线，分解后可单独编辑线段）；
- 输入“TR”选择“栏选（F）”或“窗交（C）”，快速修剪多余线段，形成门窗洞口。
阵列（AR）+ 路径（PA）/极轴（PO）+ 关联性控制
阵列命令“AR”通过“阵列创建”面板可选择矩形阵列、路径阵列或极轴阵列，组合选项可实现复杂图形复制：
- 路径阵列：绘制一条曲线（如波浪线）作为路径，输入“AR”选择“路径阵列”，选择对象（如小圆球），指定路径曲线，设置“项目数（I）”=10、“对齐项目（Y）”=是，使对象沿路径均匀分布；
- 极轴阵列：以圆心为中心点，输入“AR”选择“极轴阵列”，选择对象（如齿轮齿），设置“项目数（I）”=20、“填充角度（F）”=360°，生成环形阵列，若勾选“关联性”，可整体调整阵列参数。
拉伸（S）+ 交叉窗口（C）选择
拉伸命令“S”常用于修改图形局部尺寸，但需配合“交叉窗口”选择：输入“S”→从右向左拖动鼠标绘制交叉窗口（仅包含部分端点的对象会被拉伸）→指定基点和位移点，调整矩形长度时，交叉窗口选择矩形右侧边，向右拖动即可延长，左侧边保持不动。
属性定义（ATT）+ 块（B）/动态块（BEDIT）
在块中添加属性可实现参数化文字输入：
- 输入“ATT”定义属性标记（如“NAME”）、提示（如“输入零件名称”）、默认值（如“轴承”）；
- 输入“B”选择“创建块”，将图形与属性一起定义为块，插入块时输入“NAME”的值即可动态修改文字，动态块通过“BEDIT”添加“拉伸”“阵列”等动作，使块可交互调整（如调整螺栓长度）。
标注与视图类命令组合
标注与视图类命令组合能提升图纸的可读性与操作效率。
线性标注（DLI）+ 对齐标注（DAL）+ 连续标注（DCO）
标注尺寸时,需根据图形方向选择命令组合：
- 线性标注（DLI）：标注水平或垂直尺寸，指定两点后自动生成尺寸线；
- 对齐标注（DAL）：标注倾斜线段的实际长度，如三角形的斜边；
- 连续标注（DCO）：以已有线性标注为基准，快速标注连续尺寸，输入“DCO”后点击前一个尺寸界线原点，依次指定其他点，避免重复选择起点。
视图命名（V）+ 视口（VP）+ 图纸空间布局
复杂图纸需通过多视图表达：
- 在模型空间输入“V”命名视图（如“主视图”“俯视图”），保存视角；
- 切换到图纸空间,输入“MV”创建视口，双击视口激活模型空间，通过“视图→命名视图”切换到保存的视角，实现多视图布局；
- 通过“视口工具”锁定视口比例，避免缩放时视图混乱。
图层状态管理（LAYERSTATE）+ 过滤器（LAYVPI）
管理复杂图层时,通过图层状态组合实现快速切换：
- 输入“LAYERSTATE”保存图层状态（如“标注图层”“隐藏图层”），包含图层开关、冻结、颜色等属性；
- 输入“LAYVPI”创建图层过滤器，按名称、颜色等条件筛选图层，结合图层状态批量修改，标注图层”状态中仅显示标注相关图层，隐藏其他图层。
高级应用类命令组合
高级命令组合需结合系统变量与自定义功能,实现个性化绘图。
自定义命令（CUI）+ 脚本文件（.scr）
将重复操作定义为命令或脚本：
- 通过“CUI”自定义工具栏，将“偏移10mm+修剪”组合操作定义为命令“OFFSET10”，关联宏代码
^C^CO 10; TR;； - 编写脚本文件（如“批量标注.scr”），内容为
-DIMSTYLE APPLY "ISO-25" ZOOM ALL，通过“SCRIPT”命令运行，批量应用标注样式并显示全图。
动态输入（DYN）+ 坐标输入（#）
动态输入开启后（状态栏“DYN”按钮），可直接在光标旁输入坐标参数：
- 绘制直线时,动态输入显示“长度<角度”，直接输入“100<30”即可绘制100mm长、30°角的线段；
- 结合“#”符号输入绝对坐标，如“#100,50”直接定位到坐标点（100,50），避免切换输入法。
块属性提取（EATTEXT）+ 数据链接（XL）
从块中提取数据生成报表：
- 输入“EATTEXT”启动属性提取向导，选择包含属性的块，设置提取字段（如零件名称、数量、价格）；
- 将提取的数据链接到Excel（通过“XL”命令），实现图纸数据与表格实时同步，适用于BIM或物料清单管理。
命令组合效率提升技巧
为最大化命令组合效率,需掌握以下原则：

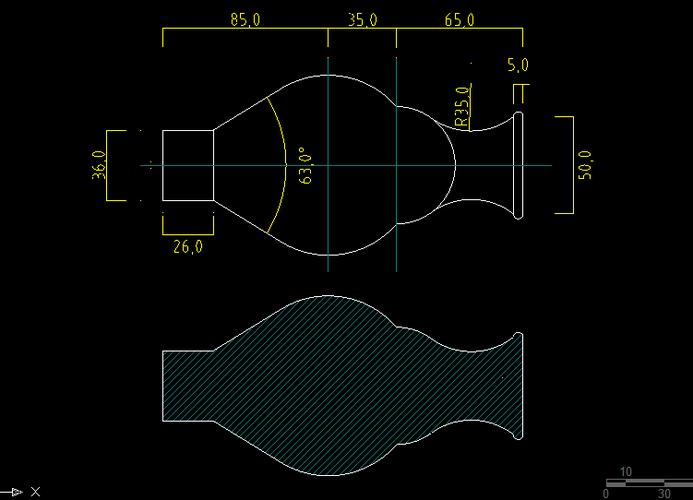

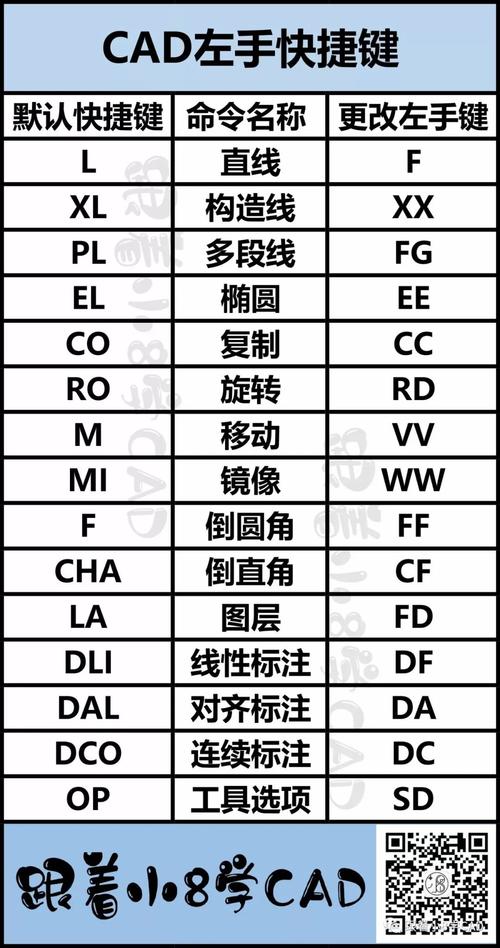

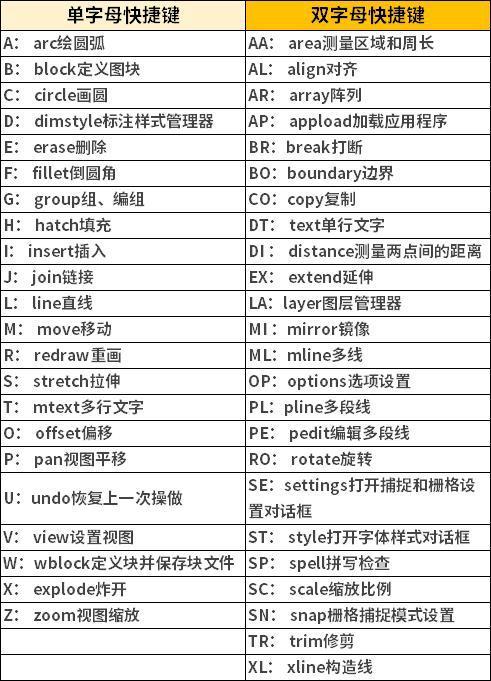

- 自定义快捷键：将常用命令组合（如“O+TR”偏移修剪）定义为快捷键（如“OT”），减少命令输入步骤；
- 利用命令行记忆：CAD命令行会记录历史命令，通过“↑”“↓”键重复调用或修改参数，例如绘制多个相同半径的圆，前一个命令输入“C 半径R”后，按“↑”可直接复用；
- 系统变量优化：调整系统变量如“FILEDIA”（控制文件对话框显示）、“GRIP”（控制夹点显示），减少界面操作干扰。
相关问答FAQs
Q1：如何通过命令组合快速绘制多个同心圆？
A：可使用“偏移（O）+ 特性匹配（MA）”组合：输入“C”绘制一个基础圆，输入“O”设置偏移距离（如10mm），选择该圆向外偏移生成第二个同心圆；重复“O”命令偏移生成更多圆；若需统一圆的线型，输入“MA”选择源圆的线型，点击其他偏移圆即可快速匹配特性，使用“阵列（AR）”的极轴阵列，以圆心为中心点，设置“项目数”=5、“填充角度”=360°，也可快速生成同心圆。
Q2：如何用命令组合实现带基点的块复制？
A：使用“复制（CO）+ 基点定义（BASE）”组合：先输入“BASE”选择块的插入基点（如圆心或特定角点），再输入“CO”选择块，指定刚定义的基点为复制基点，然后输入目标位置坐标或直接点击，即可实现带基点的精确复制，若需批量复制，可在“CO”命令中使用“阵列（A）”选项，设置行数、列数实现矩形阵列复制。
