在CAD画图过程中,快捷命令是提升绘图效率的核心工具，熟练掌握常用快捷命令能大幅减少鼠标操作时间，加快绘图速度，以下从基础绘图、编辑修改、视图控制、文字标注、尺寸标注及辅助功能六个维度，详细解析CAD快捷命令的使用方法及技巧，并附实用表格汇总。

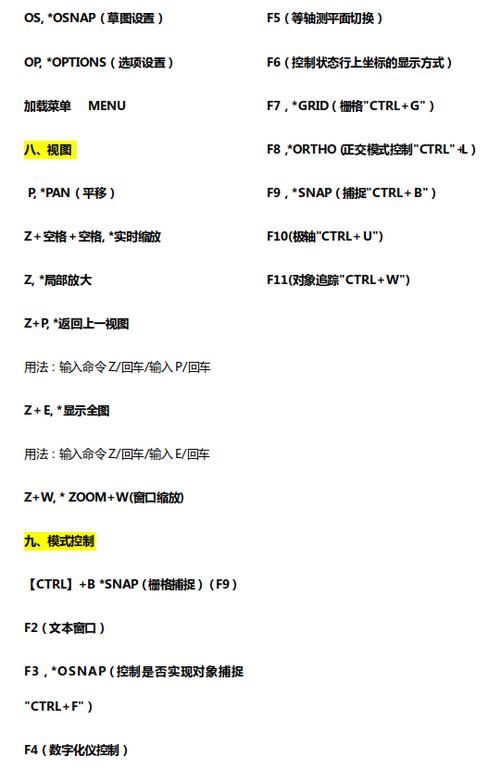

（图片来源网络，侵删）
基础绘图快捷命令
基础绘图命令是CAD绘图的起点,包括点、线、圆、矩形等基本元素的绘制。
- L（Line）：绘制直线，输入命令后，指定起点和终点，连续输入可绘制连续折线，按
Enter键结束。 - PL（Pline）：绘制多段线，可绘制直线、圆弧组合的线条，且线宽可调，适合绘制轮廓线，输入
PL后指定起点，输入W设置起点和终点宽度（如W 2 2表示线宽为2），再绘制直线或圆弧。 - C（Circle）：绘制圆，支持多种方式，如指定圆心和半径（
C→圆心→半径）、两点直径（2P）、三点（3P）或相切相切半径（TTR）。 - REC（Rectangle）：绘制矩形，输入命令后，指定第一个角点和对角点，或使用参数如长度（
L）、宽度（W）、圆角（F）等。REC→F→输入圆角半径→指定角点，可绘制圆角矩形。 - A（Arc）：绘制圆弧，默认通过三点（起点、圆弧上一点、终点），也可通过圆心、起点、角度等方式绘制，输入
A后按提示选择参数。 - POL（Polygon）：绘制正多边形，输入命令后，输入边数（如
6），指定中心点（选择内接于圆I或外切于圆C），再输入半径。
编辑修改快捷命令
编辑命令用于调整已绘制图形的形状、位置和属性，是修改图形的核心工具。
- O（Offset）：偏移命令，用于复制等距对象，如将直线向两侧偏移一定距离，或扩大/缩小矩形、圆等，输入
O后输入偏移距离，选择对象，指定偏移方向。 - TR（Trim）：修剪命令，用于剪切多余线段，输入
TR后按Enter键选择剪切边界，再点击需要修剪的部分，若选择“栏选”（F）模式，可连续框选修剪对象。 - EX（Extend）：延伸命令，将对象延伸至指定边界，输入
EX后选择边界对象，再点击需要延伸的线段。 - M（Move）：移动命令，改变对象位置，输入
M后选择对象，指定基点和位移点（或输入位移坐标，如@10,0表示向右移动10单位）。 - RO（Rotate）：旋转命令，绕指定基点旋转对象，输入
RO后选择对象，指定基点，输入旋转角度（如90）或拖动确定方向。 - SC（Scale）：缩放命令，按比例缩放对象，输入
SC后选择对象，指定基点，输入比例因子（如2表示放大2倍，5表示缩小一半）。 - X（Explode）：分解命令，将复合对象（如块、多段线、尺寸标注）分解为单一元素，输入
X后选择对象即可分解，便于单独编辑。
视图控制快捷命令
视图命令用于调整图形显示范围和视角,方便查看局部或整体图形。
- Z（Zoom）：缩放视图，输入
Z后，常用选项包括：E（范围缩放，显示所有图形）、W（窗口缩放，框选区域放大）、P（上一个视图，返回上一显示状态）、5X或2X（按比例缩放）。 - P（Pan）：平移视图，按住鼠标滚轮拖动即可平移，输入
P或空格键可启动实时平移模式。 - V（View）：命名视图，保存当前视图以便快速调用，输入
V后打开视图管理器，可新建、命名或恢复视图。 - DS（Dsettings）：设置对象捕捉，通过输入
DS打开草图设置，开启端点、中点、圆心等捕捉模式，确保绘图精度。
文字标注快捷命令
文字是CAD图纸的重要组成部分,用于添加注释、说明等信息。

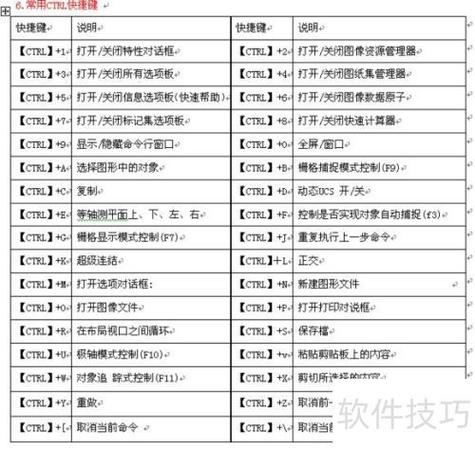

（图片来源网络，侵删）
- T（Mtext）：多行文字，输入
T后，指定文字框区域，在文字编辑器中输入内容，可设置字体、高度、对齐方式等，支持多行文本输入，适合大段文字标注。 - DT（Dtext）：单行文字，每行文字独立，适合简短标注（如轴号、标高），输入
DT后指定起点，设置文字高度、旋转角度，输入内容后按Enter键换行。 - ED（Ddedit）：编辑文字，双击文字或输入
ED后选择文字，可修改内容、格式或样式。
尺寸标注快捷命令
尺寸标注用于表达图形的尺寸信息,是施工或制造的重要依据。
- DLI（Dimlinear）：线性标注，标注水平或垂直方向的尺寸，输入
DLI后选择标注起点和终点，拖动确定尺寸线位置。 - DAL（Dimaligned）：对齐标注，标注倾斜方向的尺寸，尺寸线与标注对象平行，输入
DAL后选择两点即可。 - DRA（Dimradius）：半径标注，标注圆或圆弧的半径，输入
DRA后选择圆弧，拖动确定尺寸线位置，自动添加半径符号“R”。 - DDI（Dimdiameter）：直径标注，标注圆或圆弧的直径，输入
DDI后选择对象，自动添加直径符号“Φ”。 - DED（Dimedit）：编辑标注文字，可修改标注文字内容、调整角度或位置，输入
DED后选择标注，输入新文字或按提示操作。
辅助功能快捷命令
辅助命令能提升绘图效率和规范性,如图层管理、对象捕捉、特性匹配等。
- LA（Layer）：图层管理，输入
LA打开图层特性管理器，可新建、删除图层，设置图层颜色、线型、线宽（如中心线用“ACAD_ISO04W100”线型，轮廓线用粗实线）。 - MA（Matchprop）：特性匹配，将源对象的属性（如颜色、线型、图层）复制到目标对象，输入
MA后选择源对象，再点击目标对象即可。 - F（Fillet）：倒圆角，在两条直线或圆弧之间绘制圆角，输入
F后设置圆角半径（R），再选择两条线。 - CHA（Chamfer）：倒斜角，在两条直线之间绘制斜角，输入
CHA后设置距离（D），选择两条线。 - UN（Units）：单位设置，输入
UN打开图形单位对话框，设置长度类型（小数、分数）、精度、角度单位等。

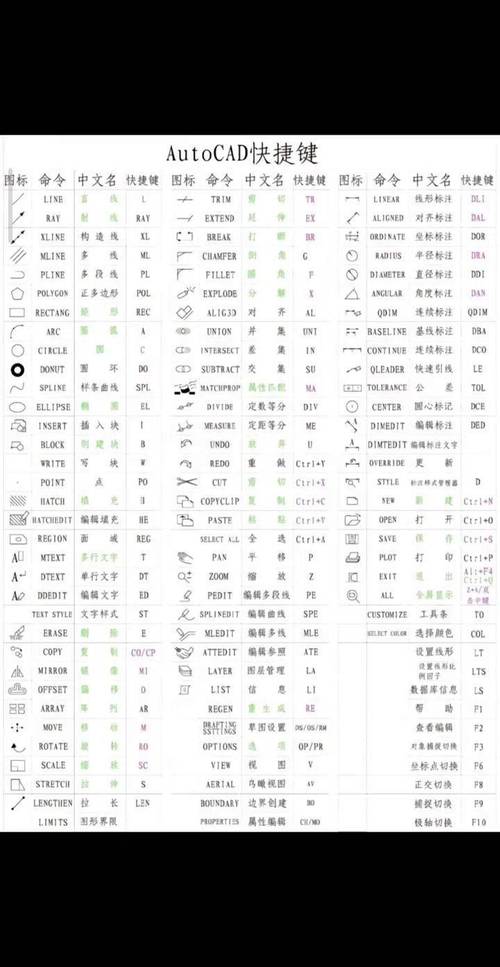

CAD常用快捷命令速查表
| 类别 | 快捷命令 | 功能说明 |
|---|---|---|
| 基础绘图 | L | 绘制直线 |
| PL | 绘制多段线 | |
| C | 绘制圆 | |
| REC | 绘制矩形 | |
| 编辑修改 | O | 偏移复制 |
| TR | 修剪 | |
| M | 移动 | |
| X | 分解对象 | |
| 视图控制 | Z | 缩放视图（E：范围，W：窗口） |
| P | 平移视图 | |
| 文字标注 | T | 多行文字 |
| DT | 单行文字 | |
| 尺寸标注 | DLI | 线性标注 |
| DRA | 半径标注 | |
| 辅助功能 | LA | 图层管理 |
| MA | 特性匹配 |
相关问答FAQs
Q1：如何快速设置CAD默认线宽？
A1：通过“图层特性管理器”设置更高效，输入LA打开图层管理器，新建或选择图层，点击“线宽”列，弹出“线宽”对话框后选择默认线宽（如0.3mm），确定后该图层所有对象将应用此线宽，若需修改全局线宽，输入LWEIGHT命令，在“线宽设置”中选择默认线宽并勾选“显示线宽”即可。
Q2：为什么CAD中输入快捷命令没反应？
A2：可能原因及解决方法：①命令行未激活：确保命令行处于可输入状态（点击命令行区域）；快捷命令冲突：检查是否与其他软件快捷键冲突，通过“选项→配置→重置”恢复默认设置；变量被修改：输入CMDNAMES检查当前命令名称，若显示“未知”，输入RECOVER修复文件或新建文件尝试。
