在CAD软件中,方框命令是绘制矩形的基本工具，广泛应用于建筑、机械、电气等多个领域的图纸设计中，通过方框命令，用户可以快速创建不同尺寸和角度的矩形，并结合其他编辑功能实现复杂图形的绘制，以下将从命令调用、参数设置、应用技巧及注意事项等方面详细介绍CAD方框命令的使用方法。
命令调用与基础操作

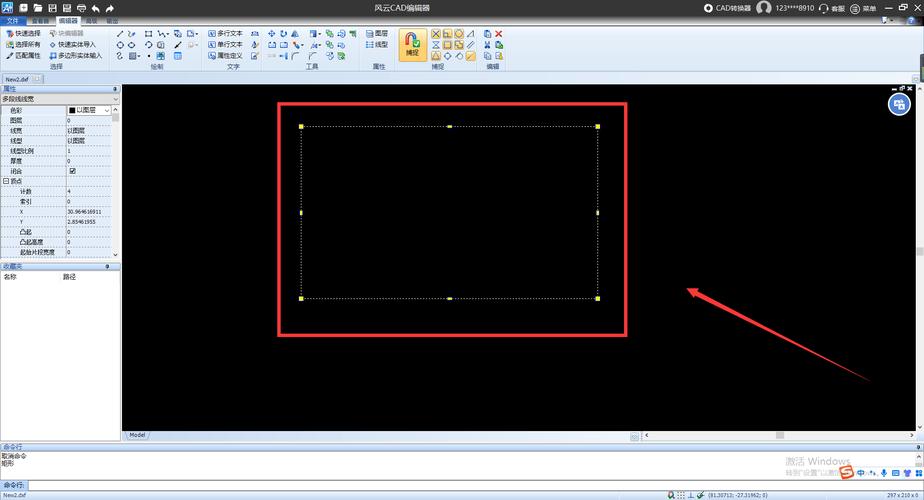

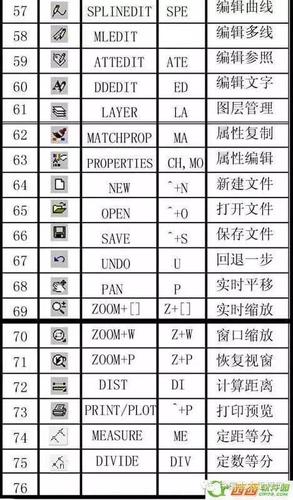

CAD中方框命令的调用方式有多种,用户可根据操作习惯选择最便捷的方式，在命令行输入“RECTANG”或简化命令“REC”，按回车键即可激活方框命令，通过功能区“绘图”选项卡中的“矩形”按钮，或工具栏中的对应图标也可启动命令，激活命令后，命令行会提示“指定第一个角点”，此时用户需在绘图区点击确定矩形的起始角点，随后，命令行显示“指定另一个角点”，用户可通过输入坐标值或直接拖动鼠标确定对角点位置，从而完成矩形的绘制。
参数设置与高级功能
方框命令不仅支持基础的矩形绘制,还提供了多种参数选项以满足复杂需求，在指定角点时，输入“D”可进入尺寸设置模式，分别输入矩形的长度和宽度，实现精确尺寸控制，若需绘制带有圆角的矩形，可在命令行输入“F”，设置圆角半径，此时矩形四个角将自动生成指定半径的圆弧，输入“W”可设置线宽，使矩形具有指定的边框粗细；输入“T”可启用厚度选项，绘制三维空间的立方体，这些参数选项的灵活运用，极大扩展了方框命令的适用范围。
应用场景与实例

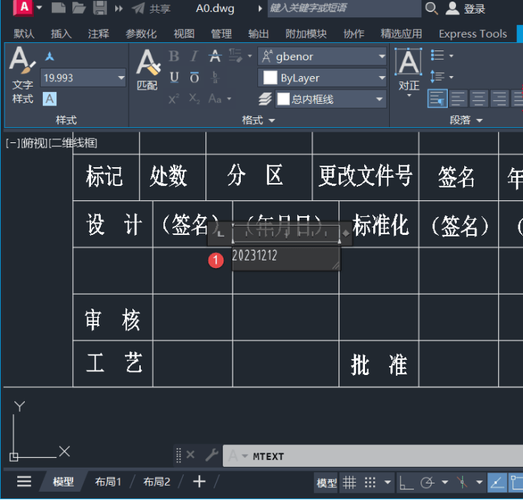

方框命令在工程设计中具有广泛的应用,在建筑图纸中，常用于绘制墙体、门窗、家具等基本构件；在机械设计中，可用来表示零件轮廓、安装板等；在电气图中，则常用于绘制开关、插座等符号的边框，绘制一个长2000mm、宽1000mm的矩形房间轮廓时，激活命令后输入“D”，依次输入长度2000和宽度1000，即可快速生成标准尺寸的矩形，若需在矩形内部添加门洞，可先绘制矩形，再使用“修剪”命令删除对应线段，实现图形的精细化编辑。
注意事项与技巧
使用方框命令时,需注意以下几点：矩形的对角点位置决定了其绘制方向，从左到右拖动鼠标将绘制正向矩形，反之则可能生成负向矩形，当启用“圆角”或“线宽”选项后，后续绘制将默认应用当前设置，如需恢复默认值，需重新输入相应参数调整，结合“对象捕捉”功能可精确定位矩形的角点，提高绘图精度，对于重复绘制相同尺寸的矩形，可使用“复制”命令快速生成，避免重复设置参数。
相关问答FAQs
Q1：如何绘制倾斜的矩形？
A：绘制倾斜矩形需使用“旋转”选项，激活方框命令后，先指定第一个角点，然后在命令行输入“R”，设置旋转角度，再输入另一个角点的坐标或尺寸即可，输入“R”后指定30度旋转角，再绘制矩形，将得到一个倾斜30度的矩形。
Q2：如何修改已绘制矩形的尺寸？
A：修改矩形尺寸需使用“编辑多段线”命令，选中矩形后，输入命令“PEDIT”，选择“编辑顶点”选项，通过拖动顶点或输入新坐标调整尺寸，若需批量修改，可使用“缩放”命令，指定基点后输入比例因子进行调整。
