CAD作为工程设计领域广泛使用的软件，其命令的熟练掌握直接影响绘图效率，以下从基础绘图、编辑修改、尺寸标注、视口控制及辅助工具五大类，结合图文说明（此处以文字描述命令功能及操作要点，实际图文需配合界面截图），系统梳理常用CAD命令,帮助用户快速上手。
（图片来源网络，侵删）
基础绘图命令
绘制图形是CAD操作的核心，常用命令包括：
- LINE（L）：绘制直线，指定起点后连续输入终点坐标或点击鼠标，输入“C”可闭合图形。
- CIRCLE（C）：绘制圆，提供圆心+半径、两点（直径）、三点相切等多种方式。
- ARC（A）：绘制圆弧，可通过起点、圆心、端点或角度等参数组合绘制。
- RECTANG（REC）：绘制矩形，指定对角点后可设置圆角（F）、宽度（W）等参数。
- POLYGON（POL）：绘制正多边形，输入边数后选择内接于圆（I）或外切于圆（C）模式。
- ELLIPSE（EL）：绘制椭圆，需指定长轴端点后输入短轴长度或旋转角度。
编辑修改命令
编辑命令用于调整图形位置与形态，提升绘图灵活性：
- MOVE（M）：移动对象，选择目标后指定基点和位移点。
- COPY（CO/CP）：复制对象，可单次或多次复制（“M”选项实现连续复制）。
- ROTATE（RO）：旋转对象，指定基点后输入旋转角度或参照角度。
- SCALE（SC）：缩放对象，选择基点后输入比例因子（如“2”放大一倍，“0.5”缩小一半）。
- TRIM（TR）：修剪对象，先选择剪切边界，再点击需修剪的线段。
- EXTEND（EX）：延伸对象，选择边界后点击需延伸的线段至边界。
- OFFSET（O）：偏移对象，输入距离后复制并平行移动原图形，适用于等距线条绘制。
- FILLET（F）：倒圆角，设置半径后选择两相交直线生成圆角。
- CHAMFER（CHA）：倒斜角，设置距离或角度后选择两直线生成斜角。
尺寸标注命令
尺寸标注是工程图的关键组成部分，常用命令如下：
- DIMLINEAR（DLI）：线性标注，标注水平或垂直方向的尺寸。
- DIMALIGNED（DAL）：对齐标注，标注倾斜对象的实际长度。
- DIMRADIUS（DRA）：半径标注，标注圆或圆弧的半径。
- DIMDIAMETER（DDI）：直径标注，标注圆或圆弧的直径。
- DIMANGULAR（DAN）：角度标注，标注两直线或圆弧的角度。
- QLEADER（LE）：快速引线，通过引线添加文字或注释。
视口与显示控制命令
- ZOOM（Z）：缩放视图，常用选项包括“E”（范围显示）、“W”（窗口放大）、“P”（上一个视图）。
- PAN（P）：平移视图，拖动鼠标移动绘图区域。
- VPORTS：创建视口，在模型空间或布局中分割多个视图窗口。
- VIEW（V）：管理命名视图，保存和恢复特定显示状态。
辅助工具命令
- OSNAP（OS）：对象捕捉，开启后自动捕捉端点、中点、交点等关键位置，需配合“F3”键切换。
- GRID（F7）：显示或隐藏栅格，帮助对齐图形。
- LAYER（LA）：图层管理，创建、隐藏或锁定图层，控制图形显示与编辑。
- BLOCK（B）：创建图块，将多个对象组合为单一对象，便于重复调用。
- INSERT（I）：插入图块，将已定义的图块放置到指定位置。

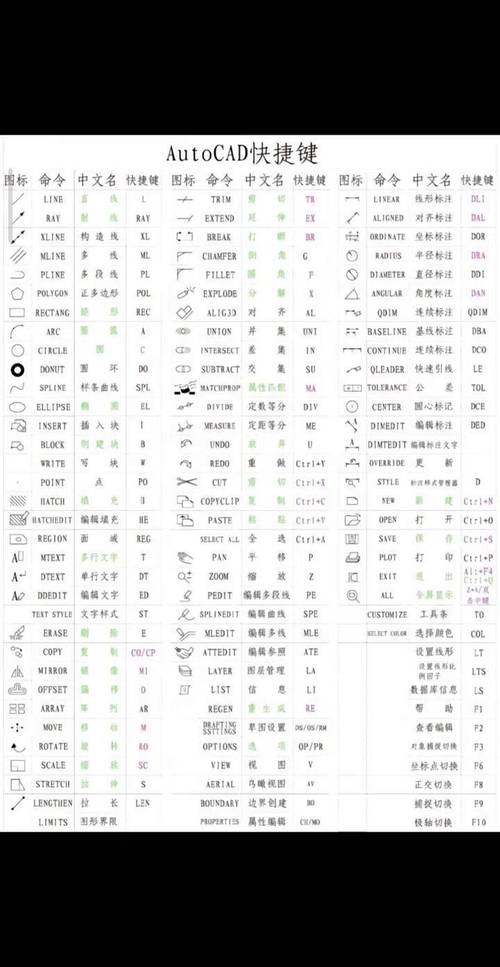

常用CAD命令速查表
| 类别 | 命令全称 | 快捷键 | 功能描述 |
|---|---|---|---|
| 基础绘图 | LINE | L | 绘制直线 |
| CIRCLE | C | 绘制圆 | |
| 编辑修改 | TRIM | TR | 修剪对象 |
| OFFSET | O | 偏移复制对象 | |
| 尺寸标注 | DIMLINEAR | DLI | 线性尺寸标注 |
| DIMRADIUS | DRA | 半径标注 | |
| 视口控制 | ZOOM | Z | 缩放视图 |
| PAN | P | 平移视图 | |
| 辅助工具 | LAYER | LA | 图层管理 |
| OSNAP | OS | 对象捕捉设置 |
相关问答FAQs
Q1：如何快速修剪多余线段？
A：使用TRIM（TR）命令时，先输入“ALL”选择所有对象作为剪切边界，然后直接点击需修剪的线段，或框选需删除的部分,按回车键确认即可快速完成修剪。
（图片来源网络，侵删）
Q2：为什么标注尺寸时文字显示为问号？
A：通常是由于当前文字样式未正确设置中文字体导致，解决方法：在“文字样式”对话框中，选择“SHX字体”为“gbcbig.shx”（中文专用字体），或“大字体”为“gbcbig.shx”,确保字体支持中文显示后重新标注即可。
