cad快捷命令键是提高绘图效率的核心工具，熟练掌握这些命令能让设计师在操作中大幅减少鼠标点击次数，快速完成图形绘制、编辑和标注等操作，无论是初学者还是资深用户，都需要不断积累和巩固快捷命令的使用技巧，以下从基础绘图、编辑修改、视图控制、标注文字及高级操作五个维度，详细解析常用CAD快捷命令键及其应用场景，并辅以表格归纳,帮助系统化记忆。
（图片来源网络，侵删）
基础绘图类快捷命令
基础绘图命令是CAD操作的起点，主要包括直线、圆、矩形等基本图形的绘制。
- L（Line）：绘制直线，输入命令后指定起点和终点，可连续绘制多条首尾相连的直线段，配合“闭合（C）”选项可自动形成封闭图形。
- C（Circle）：绘制圆，默认通过指定圆心和半径确定圆，也可选择“两点（2P）”“三点（3P）”或“相切、相切、半径（T）”等模式，满足不同绘图需求。
- REC（Rectang）：绘制矩形，只需指定对角点两个位置，即可生成矩形，支持设置圆角（F选项）或线宽（W选项）。
- A（Arc）：绘制圆弧，提供多种绘制方式，如“三点（3P）”“起点、圆心、端点（SCE）”等，默认通过起点、圆心、端点确定弧线。
- POL（Polygon）：绘制正多边形，可输入边数（如六边形输入6），通过指定中心点和内接/外切于圆的方式确定大小。

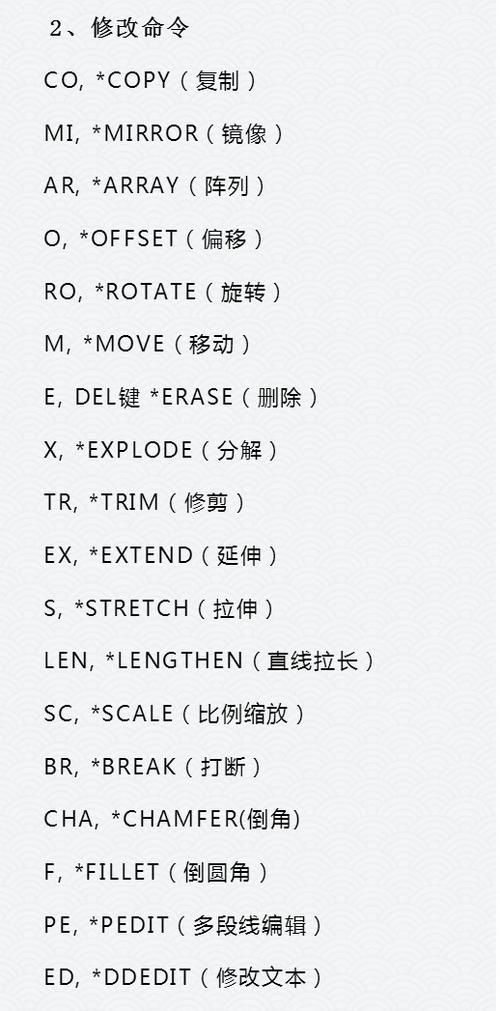

编辑修改类快捷命令
编辑命令用于调整已有图形的形状、位置和属性，是修改图形细节的关键。
- O（Offset）：偏移命令，可生成与原图形平行的新对象，常用于绘制墙体、道路等平行结构，输入偏移距离后选择对象，再指定偏移方向即可。
- TR（Trim）：修剪命令，需先选择剪切边界，再点击要修剪的图形部分，常用于修剪多余线条，如“延伸（E）”选项可切换为延伸模式。
- EX（Extend）：延伸命令，与修剪类似，选择边界对象后，将其他对象延伸至边界，适用于延长线条至指定位置。
- M（Move）：移动命令，选择对象后指定基点和目标点，可快速调整图形位置，配合“位移（D）”选项可输入精确坐标。
- RO（Rotate）：旋转命令，选择对象后指定基点，输入旋转角度（如90°）或通过拖动确定角度，常用于调整图形方向。
- SC（Scale）：缩放命令，以基点为中心，输入比例因子（如2表示放大一倍）或参照其他对象调整大小，保持图形比例不变。
- X（Explode）：分解命令，将块、多段线等复合对象分解为单一对象，便于单独编辑其中的元素。
视图控制类快捷命令
视图命令帮助用户快速调整图形显示范围和视角，提升绘图时的观察效率。
- Z（Zoom）：缩放视图，输入“Z”后可选择“实时（R）”动态缩放、“窗口（W）”框选放大或“范围（E）”最大化显示所有对象。
- P（Pan）：平移视图，按住鼠标左键拖动，可移动图形显示区域，不改变缩放比例。
- V（View）：命名视图，保存常用视角，便于在复杂图纸中快速切换到预设视图。
- DS（Dsettings）：设置对象捕捉，通过“草图设置”对话框开启端点、中点、交点等捕捉模式，确保绘图精度。
- F7（Grid Display）：栅格显示开关，按F7键可切换是否显示栅格，帮助对齐和定位图形。
标注与文字类快捷命令
标注和文字是图纸的重要组成部分，相关命令能快速添加尺寸和说明。
（图片来源网络，侵删）
- D（Dimstyle）：标注样式管理，可设置箭头样式、文字高度、精度等参数，统一标注格式。
- DLI（Dimlinear）：线性标注，用于标注水平或垂直方向的尺寸，指定两点即可生成尺寸线。
- DRA（Dimradius）：半径标注，选择圆或圆弧后自动显示半径尺寸，适用于圆形结构。
- DED（Dimedit）：编辑标注，可修改标注文字内容或调整尺寸线角度，灵活调整标注效果。
- T（Mtext）：多行文字，输入命令后拖动文本框，可输入多行文字并设置字体、高度等格式，支持特殊符号插入。
高级操作类快捷命令
高级命令适用于复杂图形绘制和批量操作，提升专业绘图效率。
- BLOCK（B）：创建块，将常用图形定义为块，方便重复调用，修改块后所有引用同步更新。
- I（Insert）：插入块，将已定义的块插入到当前图形中，可调整缩放比例和旋转角度。
- ARRAY（AR）：阵列命令，支持矩形阵列（输入行数、列数）和环形阵列（指定项目数和填充角度），快速生成均匀分布的图形。
- H（Hatch）：图案填充，选择封闭区域后填充预设或自定义图案，常用于剖面、材料表现等。
- PE（Pedit）：多段线编辑，可合并线条、调整宽度或拟合曲线，优化复杂线条的形状。

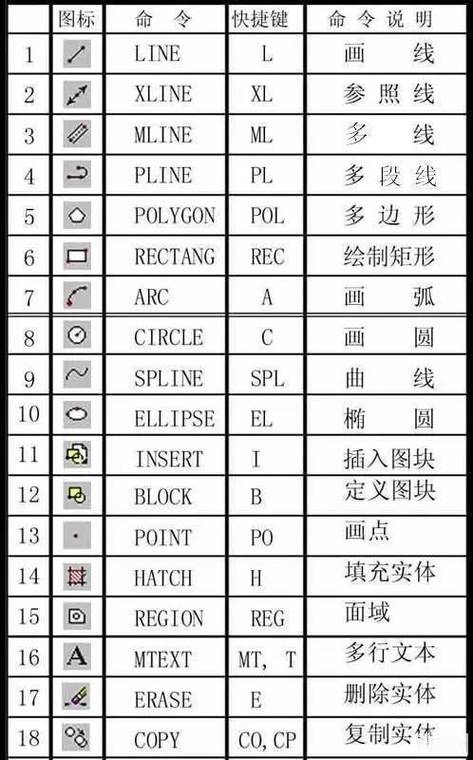

常用CAD快捷命令键速查表
| 类别 | 命令 | 全称 | 功能说明 |
|---|---|---|---|
| 基础绘图 | L | Line | 绘制直线 |
| C | Circle | 绘制圆 | |
| REC | Rectang | 绘制矩形 | |
| 编辑修改 | O | Offset | 偏移生成平行对象 |
| TR | Trim | 修剪多余线条 | |
| M | Move | 移动对象位置 | |
| 视图控制 | Z | Zoom | 缩放视图 |
| P | Pan | 平移视图 | |
| 标注文字 | DLI | Dimlinear | 线性标注 |
| T | Mtext | 多行文字输入 | |
| 高级操作 | B | Block | 创建块 |
| AR | Array | 阵列生成多个对象 |
相关问答FAQs
Q1：如何快速查找不常用的CAD快捷命令？
A1：可通过以下方式快速查找：① 在CAD命令行输入“？”后按回车，查看命令列表及功能说明；② 使用“ALIASEDIT”命令打开快捷键编辑器，查看或自定义命令别名；③ 参考CAD官方帮助文档或快捷键 cheat sheet（速查表），按功能分类查找命令。
Q2：为什么有时输入快捷命令后CAD无反应？
A2：可能由以下原因导致：① 检查是否处于命令执行中，需按ESC键取消当前命令；② 确认命令拼写是否正确，CAD命令不区分大小写但需拼写准确；③ 检查系统变量“CMDACTIVE”是否正常，或尝试输入“RECOVER”命令修复文件错误；④ 若为自定义命令，需确认快捷键是否被其他程序占用，可通过“OPTIONS”>“键盘”面板修改快捷键设置。
