在CAD软件中,圆圈命令是绘制圆形的基础工具，广泛应用于机械设计、建筑工程、电子电路等多个领域，掌握圆圈命令的使用方法和技巧，能够显著提高绘图效率和精度，本文将详细介绍CAD中圆圈命令的调用方式、参数设置、常见应用场景及注意事项，并通过表格对比不同绘制方法的适用条件，最后附上相关FAQs解答。

圆圈命令的调用主要有三种方式：一是通过命令行直接输入“CIRCLE”或简化命令“C”，按回车键确认；二是点击“绘图”工具栏中的“圆”图标，通常显示为一个圆形图案；三是通过顶部菜单栏选择“绘图”→“圆”子菜单，其中包括多种绘制圆的细分选项，默认情况下，CAD提供六种绘制圆的方法，每种方法适用于不同的设计需求。“圆心、半径”是最基础的绘制方式，通过指定圆心位置和输入半径值创建圆；“圆心、直径”则需在确定圆心后输入直径值，适用于已知直径尺寸的场景；“两点”方式通过圆直径的两个端点确定圆，适用于仅需定位直径端点的情况；“三点”方式通过圆周上的任意三点绘制圆，常用于通过已知轮廓点生成圆形；“相切、相切、半径”方式需选择两个已存在对象的切线位置并输入半径，常用于绘制与两条直线或圆弧相切的过渡圆；“相切、相切、相切”则需选择三个对象的切线位置，完全通过切点约束生成圆，是绘制内切圆或外切圆的快捷方式。

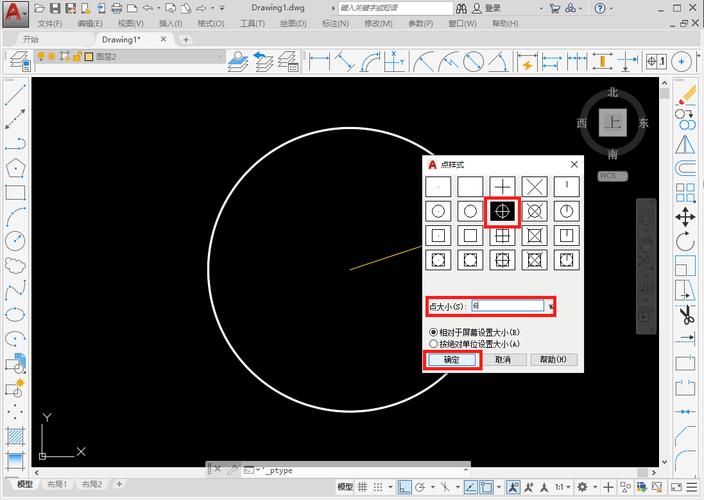

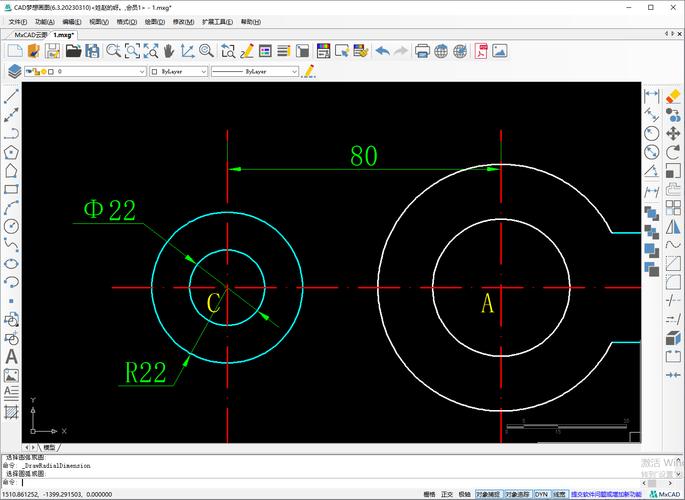

在实际操作中,圆圈命令的参数设置直接影响绘制结果，以“圆心、半径”为例，指定圆心后，命令行会提示“指定圆的半径或[直径(D)]”，此时可直接输入数值，或通过鼠标在绘图区点击确定半径长度，若需使用直径，可输入“D”切换至直径模式，输入直径值后系统自动计算半径生成圆，CAD支持动态输入功能，在绘制过程中可实时预览圆的大小并调整参数，避免反复修改，对于复杂图形，可结合对象捕捉功能（如“圆心”“象限点”“切点”）精确定位，确保圆与其他对象的几何关系准确无误。

以下是六种绘制圆的方法对比及适用场景：

在使用圆圈命令时,需注意以下几点：一是半径或直径输入时需确保单位统一，避免因单位不一致导致尺寸错误；二是当“相切、相切、半径”方式无法生成圆时，通常是因为输入的半径值过小，无法同时与两个对象相切，需适当增大半径值；三是绘制完成后，可通过“特性”选项板（快捷键Ctrl+1）修改圆的图层、线型、颜色等属性，或直接修改半径/直径值进行编辑；四是对于需要精确控制的圆，建议使用“参数化”功能添加几何约束（如“相切”“同心”），确保图形修改后仍保持设计意图。

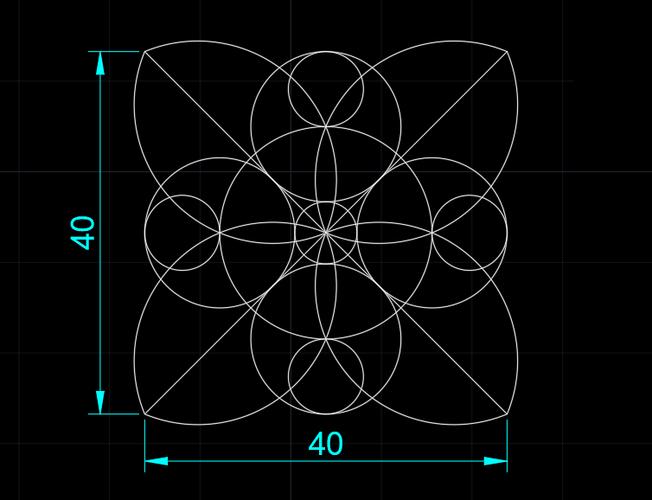

圆圈命令的高级应用包括与阵列、修剪等命令的结合使用，通过“环形阵列”命令可快速生成多个均匀分布的圆，适用于法兰孔、装饰图案等设计；使用“修剪”命令可对圆进行局部裁剪，生成圆弧或扇形；结合“偏移”命令可创建同心圆，适用于法兰、垫片等环形零件的绘制，在三维建模中，圆圈命令可作为拉伸、旋转等三维操作的二维基础，通过指定高度或旋转角度生成圆柱、圆锥等实体模型。

相关问答FAQs：

Q1：为什么使用“相切、相切、半径”方式绘制圆时，系统提示“无法创建圆”？
A：通常是因为输入的半径值过小，导致无法同时满足与两个选定对象的相切条件，解决方法是适当增大半径值，或检查所选对象的位置是否相切范围可行，若两个对象平行且距离过远，也可能导致无法生成圆，需调整对象位置或选择其他绘制方法。

Q2：如何快速修改已绘制圆的半径？
A：选中圆后，有以下三种常用方法：一是直接使用鼠标拖动圆的象限点（圆上的四分点）调整半径；二是双击圆，在弹出的“编辑圆”对话框中输入新的半径或直径值；三是选中圆后按Ctrl+1打开“特性”选项板，在“几何图形”区域修改“半径”或“直径”参数，按回车键确认即可。
