在CAD软件中，绘制圆形是最基础的操作之一，掌握圆的快捷键命令能显著提升绘图效率，CAD中绘制圆的命令主要有多种方式，每种方式适用于不同的绘图场景，用户可根据已知条件选择最合适的命令，以下是关于CAD圆快捷键命令的详细说明，包括命令名称、操作步骤、适用场景及注意事项。

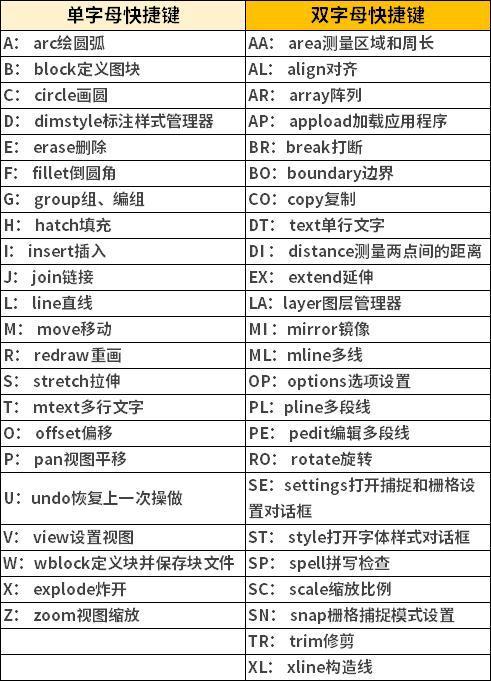

在CAD中，绘制圆的核心命令是“CIRCLE”，其快捷键为“C”，执行该命令后，命令行会提示“指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：”，此时用户可通过不同选项绘制圆，默认情况下，需指定圆心位置和半径，直接在绘图区点击确定圆心，然后输入半径值或通过点击另一点确定半径，若已知圆心和直径，可在输入半径时输入“D”切换至直径模式，然后输入直径值，绘制一个圆心在坐标(100,100)、半径为50的圆，输入“C”后，先输入圆心坐标“100,100”，再输入半径“50”即可完成。
除了默认的圆心半径模式，CAD还提供了多种绘制圆的特殊方式，通过“三点(3P)”选项，可绘制通过三个已知点的圆，命令行会依次提示“指定圆上的第一个点”“指定圆上的第二个点”“指定圆上的第三个点”，用户依次点击三个不共线的点即可生成圆，此方法适用于已知圆上三点位置的情况，如确定三角形外接圆，而“两点(2P)”选项则通过指定圆直径的两个端点来绘制圆，命令行提示“指定圆直径的第一个端点”和“指定圆直径的第二个端点”，用户依次点击两点后，两点距离即为圆的直径,此方法适用于已知直径端点或需通过两点确定直径的场景。
“相切、相切、半径(T)”选项是绘制与两个已知对象相切的圆的快捷方式，常用于机械设计中的圆弧连接，执行该选项后，命令行会提示“指定对象与圆的第一个切点”和“指定对象与圆的第二个切点”，用户需依次点击两个已存在的对象（如直线、圆弧或其他圆），然后输入圆的半径值，需注意的是，若输入的半径值过小或过大，可能导致无法生成符合条件的圆，此时CAD会提示“圆不存在”，CAD还提供了“相切、相切、相切”的绘制方式，需通过菜单栏“绘图”-“圆”-“相切、相切、相切”选项调用，或通过命令行输入“CIRCLE”后选择“三点(3P)”模式，再依次选择三个对象的切点，此方法适用于绘制与三个已知对象均相切的圆,如三角形的内切圆。
在实际绘图过程中，用户需根据已知条件灵活选择绘制圆的方式，若已知圆心和半径，直接使用“CIRCLE”命令的默认模式；若已知圆上三点，选择“三点(3P)”；若需与两对象相切，选择“相切、相切、半径(T)”，绘制圆时还需注意坐标系的准确性，尤其是在三维绘图环境中，需确保圆心位置的Z坐标正确，半径或直径的输入需注意单位统一,避免因单位设置错误导致图形比例失调。
以下是CAD中常用圆绘制命令的总结表格：
| 命令选项 | 快捷键 | 操作步骤 | 适用场景 |
|---|---|---|---|
| 圆心、半径 | C | 指定圆心，输入半径 | 已知圆心和半径 |
| 圆心、直径 | C+D | 指定圆心，输入直径 | 已知圆心和直径 |
| 三点(3P) | C+3P | 指定圆上三个点 | 已知圆上三点位置 |
| 两点(2P) | C+2P | 指定直径两端点 | 已知直径端点 |
| 相切、相切、半径(T) | C+T | 指定两对象切点，输入半径 | 需与两对象相切 |
| 相切、相切、相切 | 菜单调用 | 指定三个对象切点 | 需与三对象相切 |

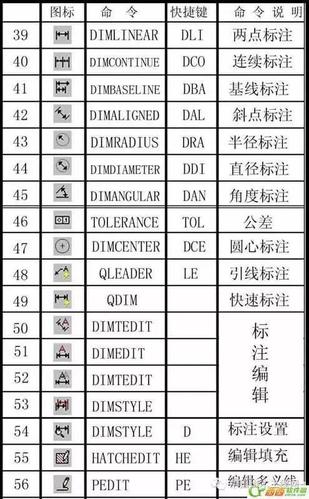

掌握这些命令后，用户还可结合CAD的其他功能优化绘图效率，如使用“对象捕捉”功能精确捕捉切点或端点，使用“极轴追踪”辅助确定圆心位置，或通过“图层管理”将不同类型的圆分配至不同图层，便于后续编辑，对于复杂图形，还可结合“阵列”或“复制”命令快速生成多个相同或规则的圆。
相关问答FAQs
Q1：为什么在使用“相切、相切、半径(T)”命令绘制圆时，提示“圆不存在”？
A：该提示通常是由于输入的半径值过小或过大，导致无法同时与两个指定对象相切，解决方法是调整半径值，使其符合两对象之间的距离范围，若两平行直线距离为100，则半径需小于或等于50（内切）或大于或等于50（外切）；若两对象为相交直线，半径需大于等于0，还需确保选择的切点位置正确，若切点选择在对象延长线上,也可能导致无法生成圆。
Q2：如何快速绘制多个相同半径的圆，且圆心位于同一条直线上？
A：可结合“对象捕捉”和“复制”命令实现，首先绘制第一个圆，确保圆心捕捉到直线的起点或端点；然后选中该圆，使用“复制”命令（快捷键“CO”），选择“多个”选项，通过“对象捕捉”功能将圆心依次捕捉到直线上的其他位置点（如中点、等分点等），若需等距分布，可先使用“定数等分”或“定距等分”命令在直线上标记点，再以这些点为圆心绘制圆，或通过“阵列”命令的“路径阵列”功能,将圆沿直线路径均匀分布。
