在CAD软件中,实心圆的绘制是基础且常用的操作，主要通过特定命令实现，其中最核心的命令是“DONUT”（圆环）和“FILL”（填充）的组合，以及部分版本中直接提供的“SOLID”或“CIRCLE”命令配合填充模式，以下将详细解析实心圆的绘制方法、参数设置及注意事项。
核心命令：DONUT与FILL的组合
“DONUT”命令本身用于绘制圆环，即有内外径的圆，当内径设置为0时，即可得到实心圆，操作步骤如下：
- 命令启动：在命令行输入“DONUT”并回车，或通过菜单栏“绘图”→“圆环”选择。
- 设置内径：提示“指定圆环的内径”时，输入“0”并回车（内径为0是实心圆的关键）。
- 设置外径：提示“指定圆环的外径”时，输入所需的直径值（如“100”代表直径100mm的圆）。

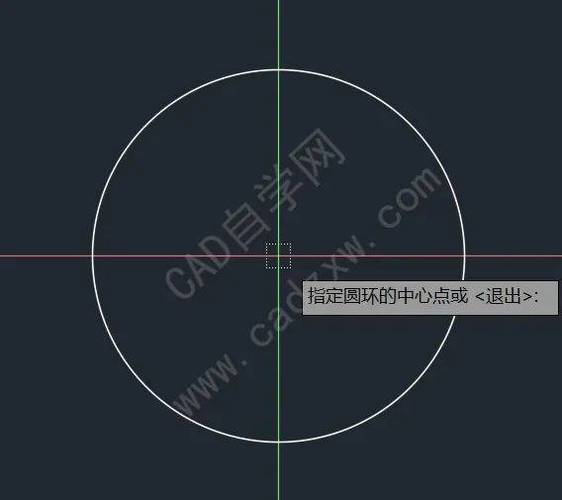

- 绘制圆：在绘图区点击确定圆心位置，即可生成实心圆。
注意事项：
- FILL模式控制：若绘制后的实心圆显示为空心线条，需检查“FILL”模式，输入“FILL”命令，选择“开”（ON），回车后重新生成图形即可恢复填充效果。
- 填充显示问题：在复杂图形中，实心圆可能因显示精度问题边缘模糊，可通过“VIEWRES”命令调整圆的缩放百分比（默认1000），提升显示效果。
替代方法：SOLID命令与多段线填充
部分CAD版本中,“SOLID”命令可直接绘制实心多边形，但需配合三点或四点定义区域，对于圆形，可通过以下步骤实现：
- 绘制圆：先用“CIRCLE”命令绘制一个圆（非实心）。
- 转换为填充区域：输入“BOUNDARY”命令，在弹出的对话框中选择“多段线”，点击圆内部生成闭合多段线边界。
- 填充多段线：输入“HATCH”命令，选择“实体”填充图案，拾取生成的多段线边界，完成实心圆效果。
优缺点对比：
| 方法 | 优点 | 缺点 |
|---------------------|-------------------------------|-------------------------------|
| DONUT（内径=0） | 操作简单，直接生成实心圆 | 填充显示依赖FILL模式 |
| BOUNDARY+HATCH | 适用于复杂边界填充 | 步骤繁琐，效率较低 |
参数设置与优化
-

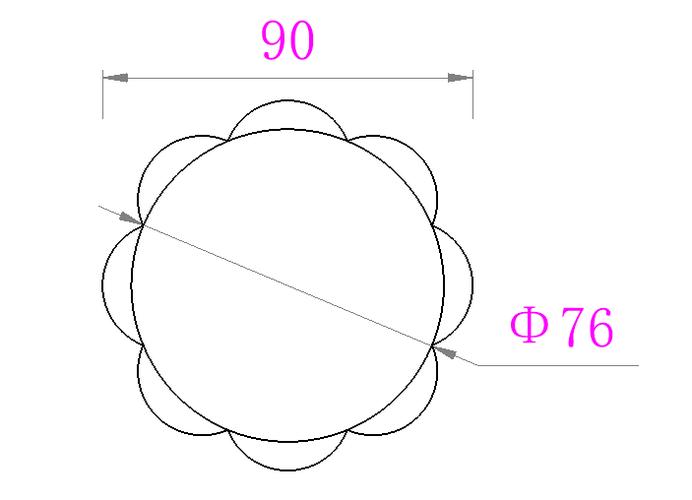

直径与半径：
- “DONUT”命令的“外径”即圆的直径，若需半径为50的圆，外径应输入“100”。
- 绘制时可通过“动态输入”功能（按F12切换）实时调整直径大小。
-
颜色与线宽：
- 实心圆的填充颜色和边框线宽可通过“特性”面板（Ctrl+1）调整。
- 若需无边框实心圆,可将圆的“线宽”设置为“0”或“随层”，并在图层管理中关闭线宽显示。
-
批量绘制：
需绘制多个相同实心圆时,可先用“DONUT”命令设置好内外径，然后连续点击多个圆心位置，最后按Esc键退出命令，提高效率。

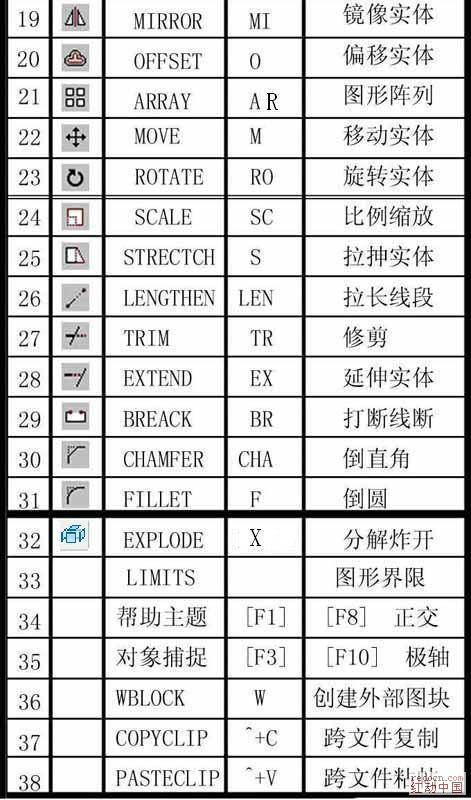

（图片来源网络，侵删）
常见问题与解决
-
实心圆打印为空心：
- 原因：打印样式表中错误设置了“填充”为“关”。
- 解决：检查“打印样式编辑器”，确保对应颜色或图层的填充模式为“使用对象颜色”或“打印”。
-
实心圆显示为方框：
- 原因：显卡驱动或CAD显示设置问题。
- 解决：输入“OPTIONS”命令，在“显示”选项卡中勾选“渲染实体图像”，或更新显卡驱动程序。
相关问答FAQs
Q1：为什么用DONUT命令绘制的实心圆在缩放后边缘锯齿严重？
A：这是显示精度问题，输入“VIEWRES”命令，将“圆的缩放百分比”设置为更高值（如2000），然后输入“REGEN”命令重生成图形，即可改善边缘平滑度，确保显卡驱动已更新至最新版本。
Q2：如何绘制带渐变填充的实心圆？
A：需使用“HATCH”命令的渐变填充功能，输入“HATCH”后，在“图案填充和渐变”对话框中选择“渐变”选项卡，选择渐变样式（如径向渐变），设置颜色和角度，然后拾取圆的边界即可，注意，此方法生成的实心圆是多段线+填充的组合，无法直接通过“DONUT”命令实现。
