在MATLAB中，绘图功能是其强大的核心优势之一，通过简洁的命令即可实现数据可视化，无论是基础的二维线图，还是复杂的三维曲面图，MATLAB都能通过灵活的参数设置和丰富的图形对象属性，满足不同场景的绘图需求，以下将详细介绍MATLAB绘图的基本流程、常用命令及高级技巧,帮助用户快速掌握数据可视化方法。

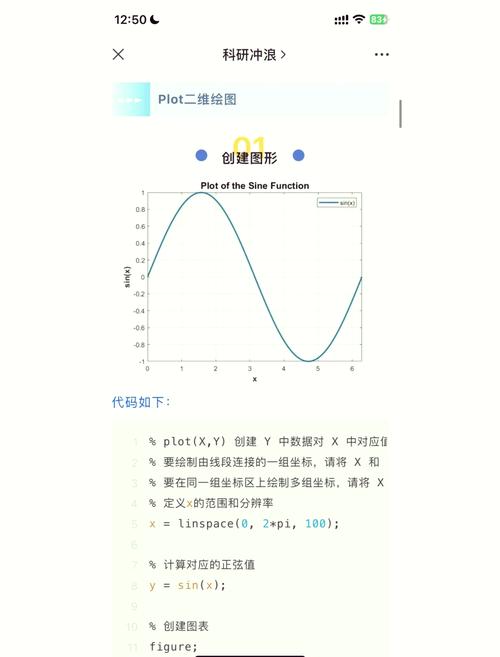

MATLAB绘图的基本步骤通常包括数据准备、调用绘图函数、图形修饰和输出保存，需要明确绘图的数据类型，例如向量、矩阵或表格数据，对于二维绘图，最常用的命令是plot，其基本语法为plot(x, y, '属性选项')，其中x和y分别为横纵坐标数据，'属性选项'用于设置线型、颜色和数据点标记样式。plot(x, y, 'r--o')表示绘制红色虚线，并在数据点处标记圆形符号，当需要绘制多条曲线时，可直接在plot函数中传入多组x-y数据，如plot(x1, y1, 'b-', x2, y2, 'g--')，或使用hold on命令保持当前图形窗口,叠加后续绘图结果。

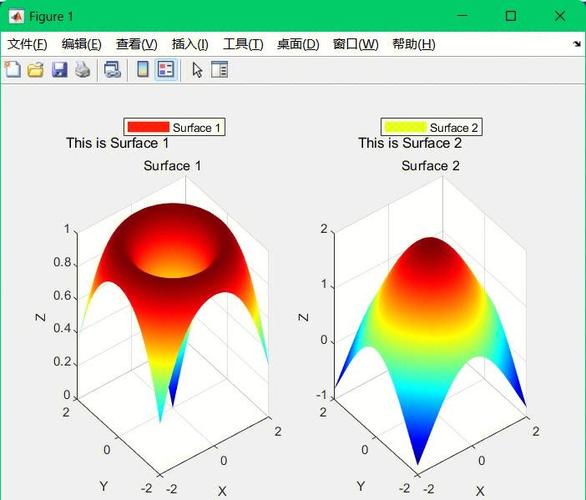

对于三维数据可视化，MATLAB提供了plot3函数用于绘制三维曲线，其用法与plot类似，只需增加z坐标数据。plot3(x, y, z, 'LineWidth', 2)可绘制线宽为2的三维曲线，若需要展示三维曲面，则常用mesh和surf函数，其中mesh绘制网格曲面，surf绘制填充彩色曲面。[X, Y] = meshgrid(-2:0.1:2); Z = X.^2 + Y.^2; surf(X, Y, Z)可绘制一个二次曲面。contour函数可用于绘制二维等高线图，contour3则生成三维等高线。
图形修饰是提升可视化效果的关键环节，MATLAB提供了丰富的命令用于调整坐标轴、添加标题、标签和图例。xlabel('X轴标签')、ylabel('Y轴标签')和title('图形标题')分别用于设置坐标轴名称和图形标题；legend('曲线1', '曲线2')可添加图例；grid on用于显示网格线；axis([xmin, xmax, ymin, ymax])用于设置坐标轴范围，对于颜色映射，可通过colormap函数调整，如colormap(jet)使用jet色图，colorbar则显示颜色条，若需调整图形样式，可设置线宽（LineWidth）、标记大小（MarkerSize）等属性，例如plot(x, y, 'r-', 'LineWidth', 1.5)。
在处理多子图时，subplot函数非常实用，其语法为subplot(m, n, p)，表示将图形窗口划分为m行n列，并在第p个子区域绘图。subplot(2, 2, 1); plot(x1, y1)在2x2布局的第一个子图绘制曲线，对于极坐标图，可使用polarplot函数；对于统计图表，bar绘制柱状图，hist绘制直方图，pie绘制饼图，这些函数均支持丰富的属性设置，如bar(data, 'FaceColor', 'c')设置柱状图填充颜色。
MATLAB还支持句柄图形（Handle Graphics），通过获取图形对象的句柄，可精细控制图形属性。h = plot(x, y); set(h, 'Color', 'b', 'LineStyle', ':')通过句柄修改曲线颜色和线型，对于交互式操作，gtext函数可用于鼠标点击添加文本，ginput可获取鼠标点击的坐标数据，图形输出方面，使用saveas或exportgraphics函数可保存为图片文件，如saveas(gcf, 'figure.png')将当前图形保存为PNG格式。
以下表格总结了MATLAB常用绘图函数及其功能：
| 函数名 | 功能描述 | 常用示例 |
|---|---|---|
| plot | 绘制二维线图 | plot(x, y, 'r-') |
| plot3 | 绘制三维线图 | plot3(x, y, z, 'LineWidth', 2) |
| mesh | 绘制三维网格曲面 | mesh(X, Y, Z) |
| surf | 绘制三维填充曲面 | surf(X, Y, Z, 'EdgeColor', 'none') |
| contour | 绘制二维等高线图 | contour(X, Y, Z, 20) |
| subplot | 创建子图 | subplot(2, 1, 1); plot(x1, y1) |
| bar | 绘制柱状图 | bar(data, 'FaceColor', 'r') |
| xlabel | 设置X轴标签 | xlabel('时间 (s)') |
| legend | 添加图例 | legend('数据1', '数据2') |
| colormap | 设置颜色映射 | colormap(parula) |
在实际应用中，合理选择绘图函数和参数设置至关重要，科学论文通常需要简洁清晰的图形，可通过调整线宽、字体大小和颜色对比度提升可读性；而数据探索阶段则可利用交互式工具如plottools动态调整图形参数，MATLAB的appdesigner和GUIDE工具还可用于开发图形用户界面（GUI）,实现交互式数据可视化。
相关问答FAQs
Q1: 如何在MATLAB中绘制双Y轴图形？
A1: 使用yyaxis命令可实现双Y轴绘图，左侧Y轴绘制曲线1，右侧Y轴绘制曲线2：
x = 0:0.1:10;
y1 = sin(x);
y2 = exp(x)/10;
plot(x, y1, 'b-');
hold on;
yyaxis right;
plot(x, y2, 'r--');
yyaxis left;
ylabel('左侧Y轴');
yyaxis right;
ylabel('右侧Y轴');
legend('sin(x)', 'exp(x)/10');
Q2: 如何保存MATLAB图形为高清图片？
A2: 使用exportgraphics函数可设置分辨率和格式保存高清图片，保存为600 DPI的PNG文件：
plot(x, y); exportgraphics(gcf, 'high_res_plot.png', 'Resolution', 600);
若需保存为PDF或矢量图，可将格式改为'pdf'或'eps'，如exportgraphics(gcf, 'figure.pdf')。
