AutoCAD作为广泛应用于工程设计、建筑制图和制造业领域的计算机辅助设计软件，其强大的功能离不开丰富多样的命令体系，掌握这些命令是提高绘图效率和质量的关键，无论是基础的图形绘制、精确的尺寸标注，还是复杂的三维建模，都需要通过相应的命令来实现，下面将详细介绍AutoCAD中一些核心且常用的命令，涵盖绘图、修改、标注、图层管理等多个方面，并结合实际应用场景进行说明。

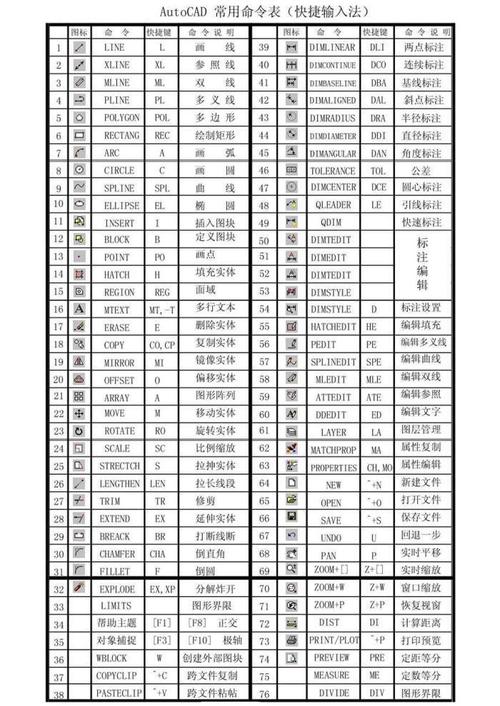

在图形绘制方面,直线命令（LINE）是最基础的绘图命令，通过指定起点和终点可以连续绘制多条直线段，配合“闭合（C）”选项还能快速绘制封闭多边形，圆命令（CIRCLE）提供了多种绘制方式，如“圆心、半径（R）”“圆心、直径（D）”“两点（2P）”“三点（3P）”以及“相切、相切、半径（T）”，满足不同绘图需求，多段线命令（PLINE）则允许绘制由直线和圆弧组成的连续线段，并且可以统一设置线宽，特别适合绘制轮廓线或箭头等图形，矩形命令（RECTANG）通过指定两个对角点即可绘制矩形，还能通过“倒角（C）”或“圆角（F）”选项快速创建带倒角或圆角的矩形，圆弧命令（ARC）的绘制方式多达11种，常用的是“三点（3P）”“起点、圆心、端点（S）”等，绘制时需注意圆弧的方向和半径，多边形命令（POLYGON）可以绘制3至1024条边的正多边形，支持“内接于圆（I）”和“外切于圆（C）”两种模式，常用于绘制螺栓孔、螺母等机械零件，椭圆命令（ELLIPSE）通过指定中心点、轴端点和另一条半轴长度来绘制，或使用“旋转（R）”选项绘制倾斜的椭圆，样条曲线命令（SPLINE）用于绘制平滑的自由曲线，适用于绘制地形轮廓、剖切线等不规则图形。

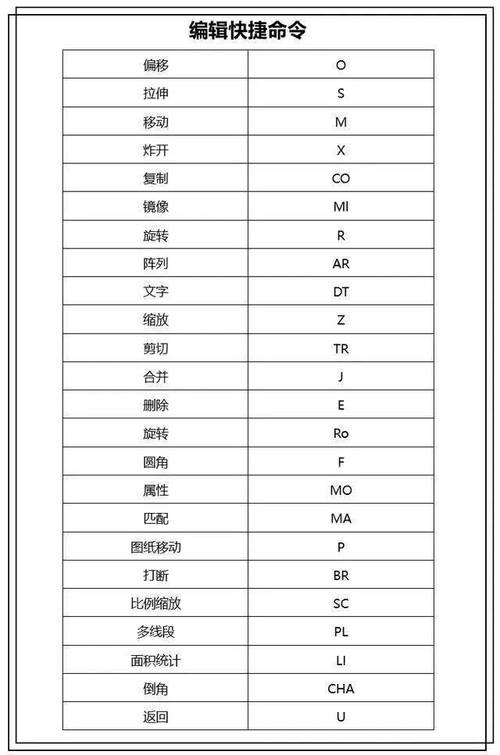

图形修改命令是优化和完善图形的重要工具,其中删除命令（ERASE）用于删除选中的对象，是最常用的修改命令之一，复制命令（COPY）可以在指定位置创建对象的副本，配合“多个（M）”选项可以一次性复制多个副本，极大提高了重复元素的绘制效率，移动命令（MOVE）用于改变对象的位置，通过基点和第二点指定移动的距离和方向，旋转命令（ROTATE）将对象绕基点旋转指定角度，使用“参照（R）”选项可以参照其他对象进行旋转，缩放命令（SCALE）按比例放大或缩小对象，同样支持“参照（R）”选项，通过参照长度和新长度来确定缩放比例，修剪命令（TRIM）用于修剪对象超出边界的部分，需要先选择剪切边，再选择要修剪的对象，是精确调整图形形状的关键命令，延伸命令（EXTEND）将对象延伸到指定的边界对象上，操作方式与修剪命令类似，倒角命令（CHAMFER）和圆角命令（FILLET）分别用于在两条直线或多段线之间创建倒角或圆角，可以设置倒角距离或圆角半径，常用于机械零件的棱角处理，阵列命令（ARRAY）包括矩形阵列（ARRAYRECT）、路径阵列（ARRAYPATH）和极轴阵列（ARRAYPOLAR），可以快速创建按规律分布的多个对象副本，如阵列安装孔、齿轮齿等，镜像命令（MIRROR）用于创建对象的镜像副本，需要指定镜像线，适用于绘制对称图形，如建筑中的对称门窗、机械中的对称轴零件。
尺寸标注和文字注释是工程制图中不可或缺的部分,尺寸标注样式命令（DIMSTYLE）用于设置标注的格式，如箭头样式、文字高度、尺寸线间距等，确保标注符合行业或企业标准，线性标注命令（DIMLINEAR）用于标注水平或垂直方向的尺寸，通过指定尺寸界线的起点和终点自动测量并标注长度，对齐标注命令（DIMALIGNED）标注倾斜对象的实际长度，尺寸线与标注对象平行，半径标注命令（DIMRADIUS）和直径标注命令（DIMDIAMETER）分别用于标注圆或圆弧的半径和直径，标注前需先选择圆或圆弧，角度标注命令（DIMANGULAR）用于标注两条直线之间的夹角或圆弧的圆心角，连续标注命令（DIMCONTINUE）和基线标注命令（DIMBASELINE）是在已有尺寸的基础上快速创建连续或平行的尺寸链，常用于建筑或机械中的多尺寸标注，文字命令（TEXT）用于添加单行文字，可以设置文字样式、高度、旋转角度等，而多行文字命令（MTEXT）则适合添加大段文字，支持更多的格式设置，如段落、项目符号等。
图层管理命令是组织复杂图形的有效手段,图层命令（LAYER）用于打开图层特性管理器，可以创建新图层、设置图层颜色、线型、线宽，以及控制图层的开/关、冻结/解冻、锁定/解锁等状态，合理使用图层可以将不同类型的对象（如轴线、墙体、门窗、标注）分别放置在不同图层上，便于图形的编辑、显示和打印，在建筑设计中，可以将轴线图层设置为红色、中心线（ACAD_ISO02W100），墙体图层设置为黑色、粗实线（0.5mm），标注图层设置为蓝色、细实线（0.25mm），通过关闭或冻结不必要的图层，可以快速查看特定部分的图形，特性命令（PROPERTIES）用于查看和修改对象的特性，如颜色、线型、图层、几何参数等，选中对象后打开特性选项板，可以直接修改对象的各项属性，无需重新绘制，匹配特性命令（MATCHPROP）可以将一个对象的特性（如颜色、线型、线宽）复制到其他对象上，实现特性的快速统一。

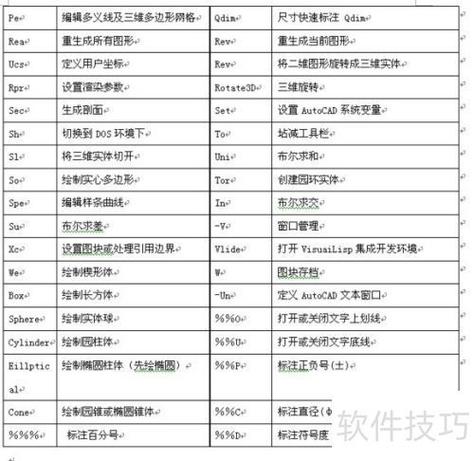

三维建模命令是AutoCAD在三维设计领域的重要功能,其中三维多段线命令（3DPOLY）用于绘制三维空间中的多段线，与二维多段线不同，它不包含圆弧段，拉伸命令（EXTRUDE）将二维对象沿指定路径或高度拉伸为三维实体，常用于创建柱体、墙体等有固定截面的三维模型，旋转命令（REVOLVE）将二维对象绕旋转轴旋转生成三维实体，适用于创建回转体零件，如轴、盘、盖等，布尔运算是三维建模的核心操作，并集命令（UNION）将多个实体合并为一个整体，差集命令（SUBTRACT）从实体中减去与其他实体相交的部分，交集命令（INTERSECT）保留多个实体相交的部分，通过这些命令可以构建复杂的组合实体，视觉样式命令（VSCURRENT）用于设置模型的显示方式，如线框、隐藏、真实感、概念等，不同的视觉样式可以更好地观察模型的立体效果和细节，三维移动（3DMOVE）、三维旋转（3DROTATE）等命令则用于调整三维模型的位置和方向，与二维命令类似，但操作空间扩展到三维环境。
在实际绘图过程中,命令的灵活组合和快捷键的使用能显著提高效率，绘制一个带圆角的矩形，可以先使用矩形命令（RECTANG）绘制矩形，再使用圆角命令（FILLET）选择“多段线（P）”选项，一次性将矩形的四个角进行圆角处理，绘制对称图形时，可以先绘制一半，再使用镜像命令（MIRROR）创建另一半，减少重复绘制的工作量，在标注尺寸时，可以先设置好标注样式（DIMSTYLE），再使用线性标注、对齐标注等命令进行标注，确保标注的统一性和规范性，对于复杂图形，可以通过图层管理（LAYER）将不同类型的对象分层绘制，避免图形混乱，便于后续修改和检查。
相关问答FAQs：
-
问：如何快速重复执行上一个AutoCAD命令？
答：在AutoCAD中，按空格键或回车键可以快速重复执行上一个命令，绘制完一条直线后，按空格键可以直接开始绘制下一条直线，无需再次输入直线命令（LINE），有效减少了命令输入的时间，提高了绘图效率。
（图片来源网络，侵删） -
问：在AutoCAD中，如何选择被其他对象遮挡的图形对象？
答：当需要选择被其他对象遮挡的图形时，可以使用“循环选择”功能，按住Ctrl键并依次单击被遮挡的位置，AutoCAD会循环选择该位置下的对象，每单击一次就会切换到下一个候选对象，直到选中目标对象后松开Ctrl键并确认选择，也可以使用“快速选择”命令（QSELECT），根据对象的图层、颜色、线型等特性快速筛选并选择目标对象，适用于复杂图形中批量选择特定类型的对象。
