CAD作为工程设计领域不可或缺的工具，其经典命令是高效绘图的核心基础，掌握这些命令不仅能提升绘图效率，更能确保设计精度与规范性，以下从基础绘图、编辑修改、辅助工具及标注四大维度,详细解析CAD经典命令的核心应用及操作逻辑。

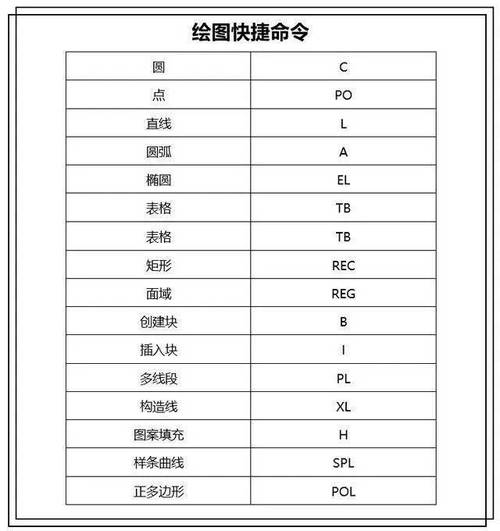

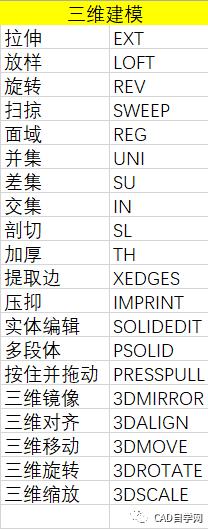

在基础绘图命令中，LINE（直线）是最基础的命令，通过指定起点和终点绘制连续线段，配合“闭合（C）”选项可快速形成封闭图形，CIRCLE（圆）命令提供多种绘制方式，包括“圆心、半径（R）”“三点（3P）”“两点（2P）”及“相切、相切、半径（T）”，满足不同场景需求，ARC（圆弧）命令则通过“起点、圆心、端点（S、C、E）”等参数组合绘制弧线，需注意方向性设置，RECTANG（矩形）命令可快速绘制带倒角或圆角的矩形，通过“宽度（W）”和“厚度（T）”选项可设置特殊属性，POLYGON（多边形）命令支持绘制3-1024边的正多边形，通过“内接于圆（I）”或“外切于圆（C）”控制尺寸精度。
编辑修改命令是优化图形的关键，OFFSET（偏移）命令通过指定距离复制对象，生成平行曲线，适用于墙体、道路等平行元素的绘制，TRIM（修剪）和EXTEND（延伸）是互补命令，前者通过选定的剪切边修剪对象，后者将对象延伸至指定边界，需注意“栏选（F）”和“窗交（C）”选项的批量操作效率，MOVE（移动）和COPY（复制）命令分别用于调整对象位置和生成副本，配合“基点（B）”选项可精确定位位移，ROTATE（旋转）命令通过指定基点和角度改变对象方向，而SCALE（缩放）命令则按比例调整对象大小，两者均支持“参照（R）”选项进行相对缩放或旋转，ARRAY（阵列）命令提供矩形阵列（R）、环形阵列（P）和路径阵列（A）三种模式,可快速生成规律分布的图形元素。
辅助工具命令确保绘图精度与效率，OSNAP（对象捕捉）通过预设端点、中点、交点等捕捉点，实现精确定位，建议开启“捕捉（F3）”快捷键，GRID（栅格）命令显示不可打印的参考网格，配合“捕捉（SNAP）”命令可控制栅格间距，便于对齐图形，LAYER（图层）命令是管理复杂图形的核心，通过创建不同图层（如“墙体”“门窗”“标注”）并设置颜色、线型、线宽，实现图形分类控制，ZOOM（缩放）和PAN（平移）命令是视图操作的基础，“窗口（W）”选项可局部放大，“全部（A）”可显示整个图形,配合鼠标滚轮可实现实时缩放与平移。
标注命令是工程图的技术语言，DIMLINEAR（线性标注）用于标注水平或垂直尺寸，需指定第一条和第二条尺寸界线原点，ALIGNED（对齐标注）则标注倾斜对象的实际长度，自动适应角度变化，DIMRADIUS（半径标注）和DIMDIAMETER（直径标注）分别用于标注圆和圆弧的半径与直径，自动添加前缀符号，DIMANGULAR（角度标注）可标注两条非平行线或圆弧的角度，支持“三点（3P）”模式，QLEADER（快速引线）命令可添加带箭头的引线标注，适用于注释说明，通过“设置（S）”选项可自定义引线格式。
相关问答FAQs
Q1：如何快速选择多个不规则对象？
A：使用“窗选（W）”或“窗交（C）”命令，窗选（W）仅选择完全包含在矩形窗口内的对象；窗交（C）则选择窗口内及与窗口边界相交的对象，操作时，在命令行输入“SELECT”，再选择“W”或“C”，拖拽鼠标即可批量选择。
Q2：偏移（OFFSET）命令无法生成对象时可能的原因及解决方法？
A：可能原因包括偏移距离过大或过小、源对象非闭合、源对象包含“宽度”属性，解决方法：检查偏移距离是否合理，确保源对象为单一闭合实体（如多段线），或使用“EXPLODE”命令分解带宽度属性的对象后再偏移。
