在CAD软件中，拉伸命令（STRETCH）是一个非常实用的编辑工具，主要用于调整对象的大小和形状，同时保持对象的几何关系不变，与缩放命令（SCALE）不同，拉伸命令允许用户选择对象的一部分进行移动或变形，而另一部分保持不动，从而实现更灵活的图形修改，该命令常用于修改建筑平面图中的门窗位置、调整机械零件的尺寸或修改地形图中的等高线等场景。
拉伸命令的基本使用方法

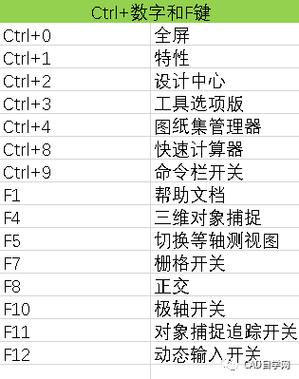

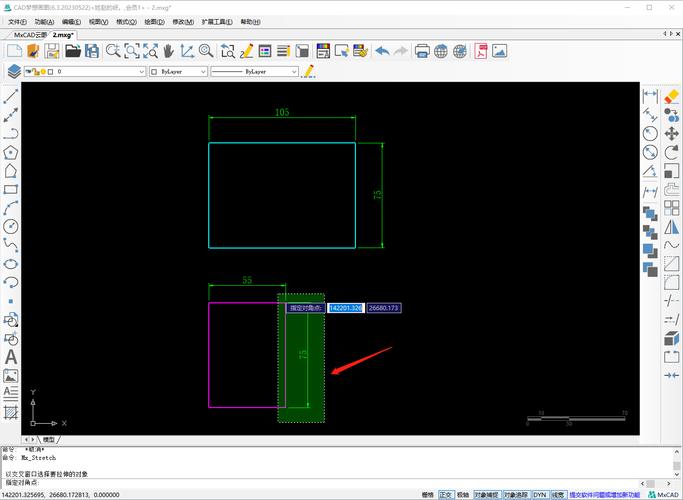

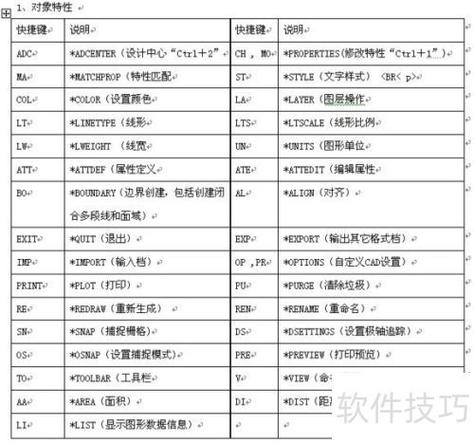

启动拉伸命令通常有以下几种方式：在命令行输入“STRETCH”后按回车键；点击“修改”工具栏中的“拉伸”按钮（图标为一个矩形被箭头拉伸）；或通过菜单栏选择“修改”>“拉伸”，命令启动后，CAD会提示用户选择对象，此时需要使用“交叉窗口”或“交叉多边形”选择方式，与普通选择不同，交叉窗口要求用户从右向左拖动鼠标,只有完全或部分位于选择框内的对象才会被拉伸。
在选择对象后，CAD会提示用户指定“基点”或“位移”，基点是拉伸操作的参考点，通常选择对象的关键特征点，如端点、中点或交点，随后，用户需要指定第二个点，即对象拉伸后的目标位置，如果直接按回车键，系统会以输入的坐标值作为位移量进行拉伸，若输入“@10,0”,对象将沿X轴正方向拉伸10个单位。
拉伸命令的参数详解
拉伸命令的核心在于选择方式和基点定位，交叉窗口的选择规则决定了哪些部分会被移动，哪些部分保持不变，完全位于选择框内的对象会被整体移动，而部分位于选择框内的对象则会被拉伸，选择一条直线的一部分时，未被选中的端点保持不动，被选中的端点会随基点移动,从而改变直线的长度和角度。
基点的选择对拉伸结果至关重要，如果基点选择不当，可能导致对象变形不符合预期，拉伸一个矩形时，若基点选择在矩形中心，拉伸操作会以中心为对称点进行；若基点选择在角点，则拉伸方向会以该角点为基准，结合极轴追踪或对象捕捉功能，可以精确控制拉伸方向，确保对象沿水平、垂直或特定角度移动。
拉伸命令的典型应用场景
- 建筑图纸修改：在平面图中，若需调整门窗位置，可使用拉伸框选门窗及墙体的一部分，然后将其移动到新位置，墙体会被自动修剪或延伸，而门窗尺寸保持不变。
- 机械零件设计：修改轴类零件的长度时，可用拉伸命令选择轴的一端，沿轴线方向移动，从而改变零件总长而不影响其他特征。
- 地形图调整：在等高线图中，拉伸命令可用于局部调整地形，如将某块区域的等高线沿指定方向移动,以模拟地形改造后的效果。
拉伸命令的注意事项
- 选择方式：必须使用交叉窗口或交叉多边形选择，否则命令无法执行，若误用普通窗口选择，CAD会提示“必须用交叉窗口选择要拉伸的对象”。
- 对象类型：拉伸命令适用于直线、圆弧、多段线、样条曲线等对象，但对块、文字、圆等整体对象无效（除非分解后再操作）。
- 精度控制：建议开启“对象捕捉”和“动态输入”功能，以提高拉伸的精确度，特别是在处理复杂图形时,错误的基点选择可能导致图形错位。
拉伸命令与其他修改命令的比较
| 命令名称 | 功能特点 | 适用场景 |
|---|---|---|
| 拉伸（STRETCH） | 部分移动或变形对象，保持几何关系 | 调整对象局部位置或尺寸 |
| 缩放（SCALE） | 等比例放大或缩小对象 | 统一调整对象大小 |
| 移动（MOVE） | 整体移动对象 | 改变对象位置 |
| 拉长（LENGTHEN） | 修改对象长度或角度 | 调整直线、圆弧的尺寸 |
若需将一个矩形向右拉伸10个单位，拉伸命令会改变矩形的宽度，而缩放命令会等比例放大整个矩形，两者的效果完全不同,需根据实际需求选择。
高级技巧与技巧
- 结合夹点编辑：选中对象后，点击夹点并按住“Ctrl”键，可切换拉伸模式与移动模式，提高操作效率。
- 多次拉伸：对复杂图形可分步拉伸，先选择部分对象调整，再逐步完善其他部分，避免一次性操作导致错误。
- 使用位移输入：若需精确拉伸距离，可直接在命令行输入位移值（如“@0,20”）,无需手动指定目标点。
常见错误及解决方法
-
问题1：拉伸后对象变形异常。
原因：基点选择不当或选择框未完全包含目标部分。
解决：重新选择基点，确保交叉窗口正确覆盖需要拉伸的部分。 -
问题2：拉伸命令无法选中对象。
原因：使用了普通窗口选择而非交叉窗口选择。
解决：从右向左拖动鼠标,创建交叉选择框。
相关问答FAQs
Q1：拉伸命令是否可以用于圆或椭圆？
A1：不可以，圆和椭圆属于整体对象，无法通过拉伸命令进行局部变形，若需调整其大小，应使用缩放命令（SCALE）或夹点编辑，若需拉伸为椭圆，可先将圆分解为多段线,再进行拉伸操作。
Q2：如何拉伸对象时保持其角度不变？
A2：在指定基点后，开启“正交模式”（F8），确保鼠标沿水平或垂直方向移动，即可保持对象角度不变，若需沿特定角度拉伸，可结合极轴追踪功能，设置所需角度增量（如30°）,从而精确控制拉伸方向。
