在CAD软件中，曲线是绘制复杂图形的重要元素，掌握曲线相关的命令能够显著提高绘图效率和精度，CAD曲线命令种类繁多，功能各异，适用于不同的设计场景，下面将详细介绍常用的曲线命令及其使用方法、参数设置和应用技巧。
多段线（PLINE）是最基础的曲线命令之一，它允许用户绘制由直线段和圆弧段组成的连续线条，且整个多段线被视为一个单一对象，执行PLINE命令后，系统会提示指定起点，随后出现选项：“圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）”。“圆弧”选项可切换至圆弧绘制模式，支持通过角度、圆心、端点等方式定义圆弧；“闭合”选项用于连接起点和终点形成封闭图形；“半宽”和“宽度”可设置线条的起始和结束宽度，适用于绘制箭头或渐变线条，绘制一条宽度为2的直线段后切换至圆弧模式，可绘制与直线相切的圆弧,形成平滑过渡的路径。

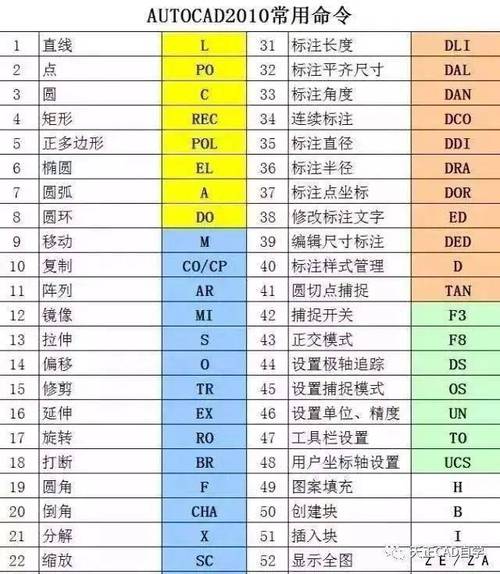

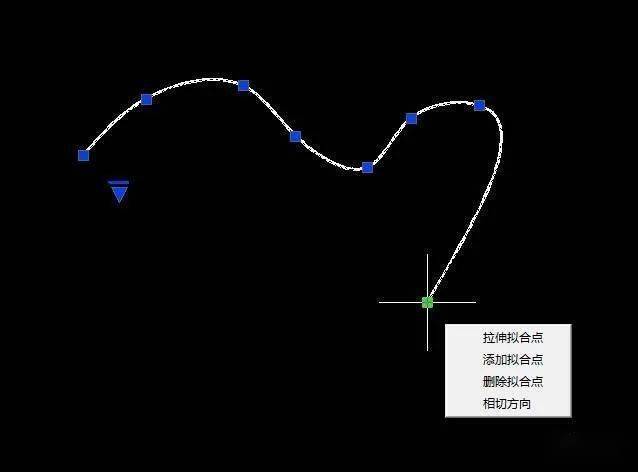

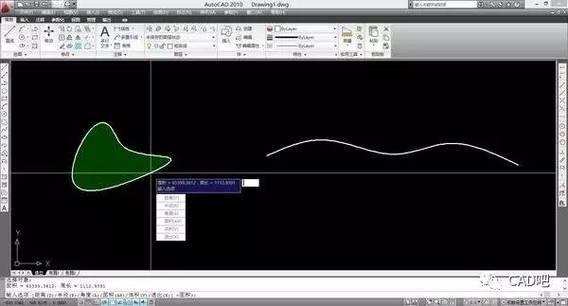

接下来是样条曲线（SPLINE），它用于绘制通过或接近一系列指定点的平滑曲线，常用于绘制地形轮廓、机械零件中的曲面交线等，SPLINE命令的执行方式包括通过指定点创建或使用拟合点，在指定点后，系统会提示“闭合（C）/拟合公差（F）/起点切向（T）”。“拟合公差”控制曲线与指定点的接近程度，公差越小，曲线越精确通过点；“起点切向”用于定义曲线在起点的切线方向，影响曲线的整体形状，样条曲线的优势在于其高度的灵活性，可通过调整控制点或拟合公差来优化曲线形态,尤其适合表达不规则的自然曲线。
对于需要精确控制曲线半径和圆心的场景，圆弧（ARC）命令是常用工具，圆弧的绘制方式多样，包括“三点（3P）”、“起点、圆心、端点（SCE）”、“起点、圆心、角度（SCA）”等11种选项。“三点”方式通过依次指定圆弧上的三个点来确定圆弧，是最灵活的方法；“起点、圆心、角度”方式中，角度值决定圆弧的包含角度，正值逆时针绘制，负值顺时针绘制，圆弧命令还支持“连续（CONTINUE）”选项，可与上一条直线或圆弧相切绘制,确保连接处的平滑性。
椭圆（ELLIPSE）命令用于绘制标准椭圆或椭圆弧，其核心参数包括中心点、长轴和短轴，执行命令后，可选择“中心点（C）”或“轴、端点”模式，在中心点模式下，需先指定椭圆中心，再依次输入长轴端点和短轴长度；轴、端点模式下，则先指定长轴的两个端点，再输入短轴长度，椭圆弧是椭圆的一部分，绘制时需在确定椭圆参数后，指定起始角度和终止角度，角度以长轴正方向为0°，逆时针计算，椭圆命令常用于绘制机械零件中的椭圆孔、建筑中的异形门窗等。
在复杂曲面设计中，修订云线（REVCLOUD）和徒手线（SKETCH）也较为常用，修订云线用于标记图形中的修改区域，由连续的圆弧组成，可通过“弧长（A）”设置圆弧的最大和最小长度，形成不同密度的云线效果；徒手线则允许用户通过鼠标或数字化仪自由绘制不规则线条，适合快速勾勒草图或签名，其精度由“增量（I）”参数控制,即记录的最小线段长度。
多线（MLINE）虽主要用于绘制平行线，但通过设置多线样式，可模拟曲线效果，在多线样式对话框中添加圆弧连接，或将多线比例设置为极小值后配合圆角命令，可形成类似曲线的平行线组，适用于绘制道路、管道等具有宽度的线性对象。
为更直观地对比部分曲线命令的功能差异,以下列出常用曲线命令的核心参数及适用场景：
| 命令名称 | 核心参数 | 适用场景 |
|---|---|---|
| 多段线（PLINE） | 宽度、半宽、圆弧选项 | 绘制带宽度变化的连续路径、箭头 |
| 样条曲线（SPLINE） | 拟合公差、起点切向 | 地形图、复杂曲面轮廓 |
| 圆弧（ARC） | 起点、圆心、角度、端点 | 机械零件圆角、过渡圆弧 |
| 椭圆（ELLIPSE） | 中心点、长轴、短轴、起始角度 | 椭圆孔、异形截面设计 |
在实际应用中，曲线命令的组合使用能实现更复杂的设计效果，先用PLINE绘制多段直线和圆弧组成的路径，再通过“编辑多段线（PEDIT）”命令将其转换为样条曲线，以实现平滑过渡；或使用“分解（EXPLODE）”命令将复杂曲线分解为基本元素，便于局部修改，需要注意的是，高版本的CAD软件还提供了“平滑曲线（FITCURVE）”和“曲面曲线（SURFCURVE）”等高级命令,可进一步满足三维建模中的曲线绘制需求。
相关问答FAQs：
Q1：如何将多段线转换为样条曲线？
A1：使用“编辑多段线（PEDIT）”命令，选择需要转换的多段线，在弹出的选项中选择“样条曲线（S）”，即可将多段线拟合为平滑的样条曲线，若需保留顶点控制，可选择“拟合（F）”选项，此时曲线将通过多段线的所有顶点,但形状更接近直线。
Q2：绘制椭圆弧时如何指定角度方向？
A2：在椭圆弧绘制过程中，系统会提示“指定起始角度或[参数（P）]”，输入起始角度后，再输入终止角度，角度方向默认以椭圆长轴正方向为0°，逆时针为正方向，顺时针为负方向，输入起始角度0°、终止角度180°,将绘制上半部分椭圆弧。
