在CAD软件中，画线段是最基础且频繁使用的操作之一，掌握线段命令的用法是高效绘图的前提，CAD的线段命令通常称为“LINE”或“直线”，通过输入坐标点或捕捉特定位置来连续绘制多条首尾相连的直线段，以下从命令启动、操作步骤、参数设置、技巧应用及常见问题等方面详细解析CAD画线段命令的使用方法。

命令启动方式

启动画线段命令主要有以下几种方式：

1. 功能区面板：在“常用”选项卡下的“绘图”面板中，单击“直线”图标（通常显示为斜线段符号）。
2. 命令行输入：在CAD命令行中直接输入“LINE”或简写“L”，按回车键确认，这是最快捷的方式,尤其适合熟练用户。
3. 菜单栏：通过“绘图”→“直线”选项启动（部分旧版CAD界面支持）。

启动命令后，命令行会提示“指定第一个点：”,此时需要确定线段的起点。

基本操作步骤

1. 指定起点
   起点可以通过以下方式确定：

   • 鼠标点击：在绘图区直接单击左键指定位置。
   • 坐标输入：在命令行输入绝对坐标（如“0,0”）或相对坐标（如“@100,50”），@”表示相对于上一点的坐标。
   • 对象捕捉：开启“对象捕捉”功能（如端点、中点、交点等）,捕捉已有图形的特殊位置作为起点。

2. 指定下一点
   起点确定后，命令行提示“指定下一点或[放弃(U)]：”，此时可继续通过鼠标或输入坐标确定下一点，若需绘制多条连续线段，可重复此步骤；若输入“U”并回车,可撤销上一步操作。


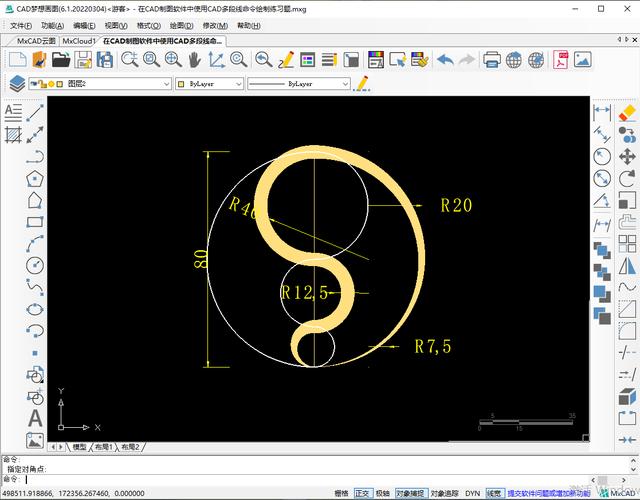

   （图片来源网络，侵删）

3. 结束命令
   完成线段绘制后,可通过以下方式结束命令：

   • 直接按回车键或空格键。
   • 右键单击选择“确认”。
   • 按ESC键取消当前操作。

命令参数详解

在绘制线段过程中，命令行会显示多个选项参数,合理使用可提高绘图效率：

• 闭合(C)：当绘制三条及以上线段时，输入“C”可使最后一点与起点自动连接,形成封闭图形。
• 放弃(U)：每输入一次“U”，可撤销最近绘制的一条线段,支持多次撤销。
• 长度(L)：输入“L”后可指定线段的长度，结合角度（如“长度<角度”）可快速定位方向。
• 动态输入(F12)：开启“动态输入”功能时，可在光标附近直接输入长度和角度值,无需切换至命令行。

实用技巧与注意事项

1. 正交模式（F8）
   开启正交模式后，绘制的线段将自动约束为水平或垂直方向，适合绘制规则图形,关闭正交模式则可自由绘制任意角度线段。

2. 极轴追踪（F10）
   通过设置极轴增量角（如15°、30°），可快速绘制特定角度的线段，设置增量角为30°时，移动光标会显示30°倍数的方向路径。


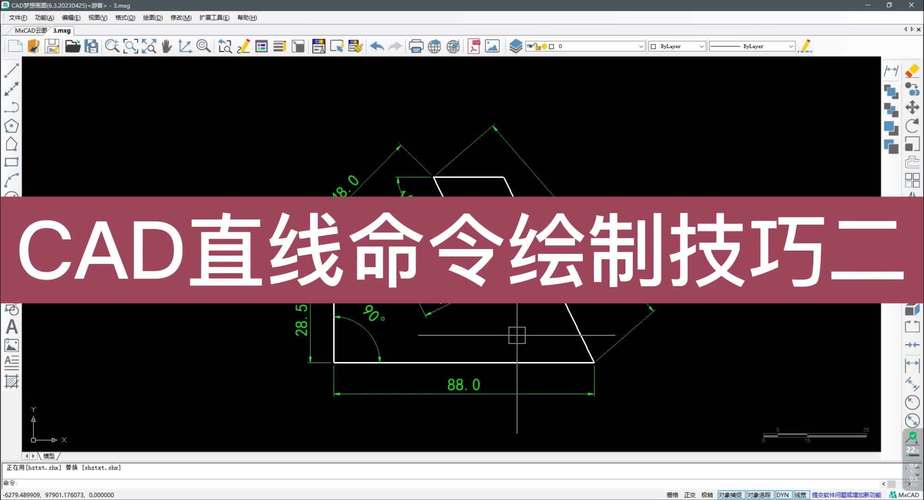

   （图片来源网络，侵删）

3. 对象捕捉（F3）
   精确捕捉是保证绘图精度的关键，建议开启“端点”“中点”“交点”“垂足”等常用捕捉模式,避免手动计算坐标误差。

4. 坐标输入方式

   • 绝对坐标：以原点(0,0)为基准，如“100,50”表示X=100，Y=50。
   • 相对坐标：以上一点为基准，如“@50,30”表示从当前点向右移动50,向上移动30。
   • 极坐标：以长度和角度表示，如“@100<45”表示长度100，角度45°（与X轴正方向夹角）。

5. 线段编辑技巧
   绘制完成后，可通过“夹点编辑”调整线段长度：单击线段显示夹点，拖动端点即可修改长度；或使用“拉伸”“修剪”等命令进行二次编辑。

常见问题与解决方案

1. 线段无法闭合
   原因可能是坐标输入错误或捕捉精度不足，检查起点和终点坐标是否一致，确保“对象捕捉”中的“端点”模式已开启，或使用“C”选项强制闭合。

2. 连续绘制时线段错位
   通常因未使用相对坐标或正交模式误操作，建议绘制连续线段时，优先使用“@”符号输入相对坐标,或开启正交模式约束方向。

相关问答FAQs

Q1: 如何绘制与已知线段垂直的线段？
A1: 可通过两种方法实现：

1. 开启“对象捕捉”中的“垂足”模式，在已知线段上指定起点后，移动光标至垂足位置单击；
2. 输入“@长度<90”或“@长度<270”（假设已知线段为水平方向），其中90°和270°分别表示垂直向上和向下。

Q2: 绘制线段时如何快速输入精确长度和角度？
A2: 启用“动态输入”（F12）功能后，移动光标显示方向路径时，直接在光标附近的文本框中输入长度值，按Tab键切换至角度框输入角度，再按回车确认即可，例如输入“100”后按Tab，再输入“45”，将绘制一条长度100、角度45°的线段。
