在CAD软件中,标坐标命令是工程设计和制图中不可或缺的功能，主要用于精确标注点的平面位置或高程信息，为施工、测量和设计提供准确的坐标数据，不同版本的CAD（如AutoCAD、浩辰CAD等）标坐标命令的操作方法略有差异，但核心逻辑一致，通常通过输入特定命令、选择标注点、设置参数等步骤完成，以下将详细介绍标坐标命令的使用方法、参数设置、注意事项及实际应用场景。
标坐标命令的基本操作
-
命令启动
在CAD中，标坐标命令通常通过以下方式启动：- 命令行输入“DIMCO”（部分版本为“DIMORDINATE”）后按回车；
- 功能区“注释”选项卡→“标注”面板→“坐标”按钮；
- 工具栏直接点击“坐标标注”图标。
-
标注步骤
- 选择标注点：启动命令后，命令行提示“指定点坐标”，需用鼠标捕捉或手动输入需要标注的点的坐标（如端点、交点或圆心等）。
- 确定引线方向：选择标注点后，移动鼠标确定引线的方向（水平或垂直），命令行会显示“指定引线端点位置”，点击确认后自动生成坐标标注。
- 编辑标注文字：默认情况下，标注文字为点的X坐标或Y坐标（根据引线方向自动判断），若需修改，可双击文字进入编辑模式，手动输入或添加前缀/后缀（如“X=”、“Y=”）。
参数设置与选项说明
标坐标命令的参数可通过命令行选项或特性面板（Ctrl+1）进行详细调整，常见参数包括：
- 标注类型：支持“X坐标”和“Y坐标”两种类型，可通过命令行“类型（T）”选项切换，例如输入“T”后选择“X”或“Y”强制标注特定坐标。
- 文字样式：在“标注样式管理器”中修改文字高度、颜色、字体等，确保标注符合制图规范。
- 引线设置：通过“引线类型（L）”选项选择直线、样条曲线或无引线，并可设置引线箭头样式和大小。
- 精度控制：在“主单位”选项中设置小数位数或分数格式，例如坐标值保留两位小数。
以下为常用参数的命令行选项示例：
| 选项 | 功能说明 | 示例输入 |
|------|----------|----------|
| T（类型） | 选择标注X或Y坐标 | T → X |
| L（引线） | 设置引线样式 | L → 样条曲线 |
| X（仅X坐标） | 强制标注X坐标值 | X |
| Y（仅Y坐标） | 强制标注Y坐标值 | Y |
高级应用技巧
-

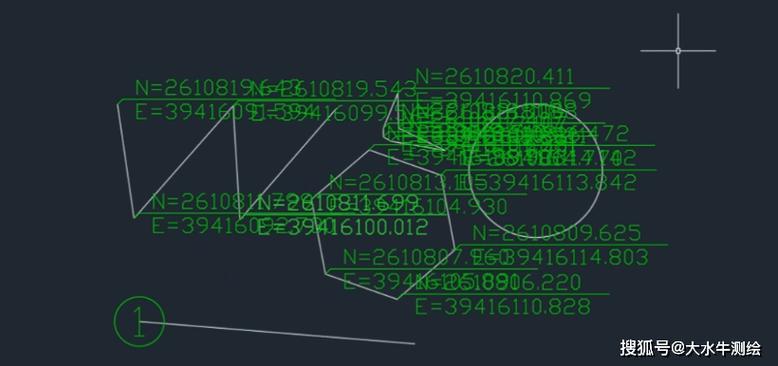

批量标注坐标
若需标注多个点的坐标，可结合“多点”命令（POINT）快速生成点，然后使用“快速标注”命令（QDIM）选择所有点，批量生成坐标标注，通过“属性提取”功能可将坐标数据导出为Excel表格，便于数据管理。 -
带高程的坐标标注
在建筑工程或地形图中，常需标注点的三维坐标（X、Y、Z），可通过“三维坐标标注”插件或自定义LISP程序实现，操作步骤为：启动命令→选择三维点→分别输入X、Y、Z坐标值，并设置文字格式。 -
动态坐标标注
利用“块”和“属性”功能创建动态坐标标注块，定义包含“X”“Y”属性的块，插入后通过“块属性管理器”修改属性值，实现坐标的动态更新。
注意事项

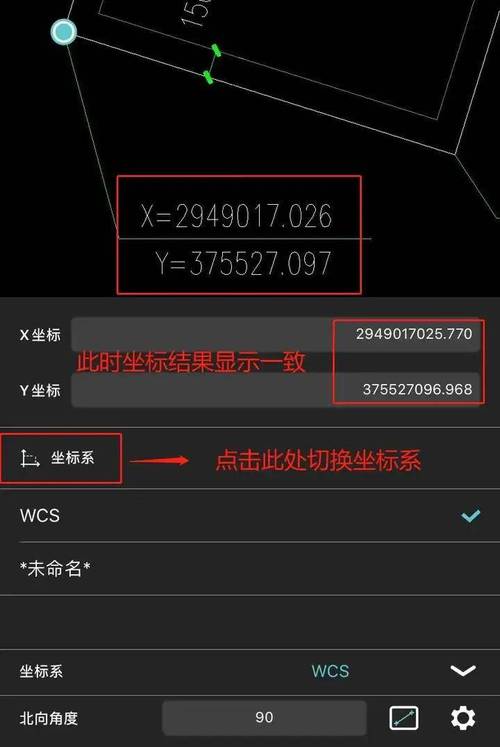

- 坐标系统一：标注前需确认当前坐标系为项目所需的坐标系（如建筑坐标系或大地坐标系），可通过“UCS”命令切换。
- 图层管理：建议将坐标标注单独放置于“标注层”，便于图层显示控制，避免与其他图形元素混淆。
- 尺寸关联性：若标注对象被修改，需手动更新标注（输入“UPD”命令或使用“重新生成”功能），否则坐标值可能失效。
实际应用场景
- 建筑施工图：标注墙体轴线交点、门窗洞口位置的坐标，指导现场放线。
- 地形测绘：标注控制点、高程点坐标，生成测绘成果图。
- 机械设计：标注零件关键位置的坐标，确保加工精度。
相关问答FAQs
Q1：为什么标注的坐标值与实际输入的坐标不一致？
A1：可能原因包括：（1）当前坐标系未正确设置，导致坐标系统一；（2）标注点捕捉错误，未选择目标点；（3）标注样式中的“单位”或“精度”参数设置不当，解决方法：检查UCS坐标系，重新捕捉标注点，并在标注样式中调整单位格式和精度。
Q2：如何快速修改多个坐标标注的文字内容？
A2：可通过以下两种方式实现：（1）使用“快速选择”（QSELECT）命令选择所有坐标标注，然后在特性面板（Ctrl+1）中批量修改文字内容；（2）双击进入块编辑器，修改属性块的默认值，保存后所有关联标注将同步更新。
