在CAD软件中,坐标标注命令“zbbz”是中文状态下快速执行“DIMORDINATE”指令的快捷方式，主要用于标注点坐标、构件位置或控制点的高程等信息，该命令通过自动捕捉对象特征点，生成X轴或Y轴方向的坐标值，且标注文本可随视图旋转保持可读性，广泛应用于建筑工程、机械制图和地形测绘等领域，以下从命令调用、操作流程、参数设置及常见应用场景等方面展开详细说明。
命令调用与基础操作
-
启动方式
在CAD命令行输入“zbbz”后按回车键，或通过“标注”菜单栏选择“坐标”选项，也可点击“标注”工具栏中的坐标标注图标，建议用户将“zbbz”添加到快捷键文件（.pgp）中，通过自定义快捷键（如“ZB”）提升操作效率。 -
标注步骤
- 选择标注点：命令行提示“指定点坐标”时，需用对象捕捉功能（如端点、交点、圆心）精确选取标注目标点，若未开启捕捉，可按住“Shift+右键”选择临时捕捉模式。
- 确定标注方向：选取点后，移动鼠标自动生成X轴或Y轴方向的标注线，水平移动鼠标标注Y坐标（即相对于原点的垂直距离），垂直移动鼠标标注X坐标（即相对于原点的水平距离）。
- 放置标注文本：点击鼠标左键确定标注位置，系统自动显示带公差的坐标值，默认文本格式为“X=数值”或“Y=数值”。
参数设置与高级功能
-
命令行选项调整
执行“zbbz”命令后，命令行会显示多个选项，用户可根据需求进行配置：- 旋转（R）：输入“R”后指定标注文本的旋转角度，适用于倾斜视图中的标注对齐。
- 正交（O）：开启后强制标注线水平或垂直，避免非正交角度导致的文本倾斜。
- 文字（T）：自定义标注文本内容，例如将坐标值与单位结合（如“Y=1250.00mm”）。
- 多行文字（M）：通过多行文字编辑器添加前缀、后缀或公差信息，如“标高：+0.850”。
-
样式管理

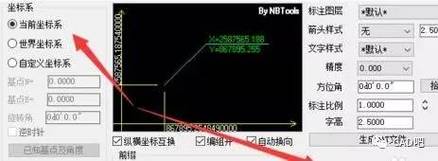

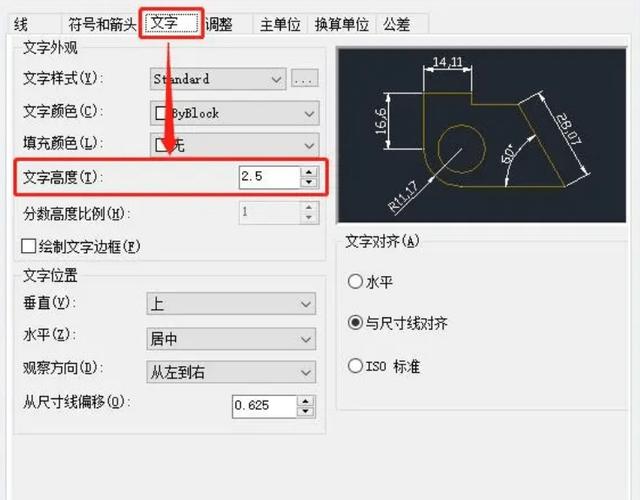

通过“标注样式管理器”（命令行输入“D”）可调整坐标标注的外观：
（图片来源网络，侵删）- 符号与箭头：设置箭头样式（实心闭合、建筑标记等）及大小，符合不同行业标准。
- 文字：修改文字高度、颜色和字体，例如在建筑图中使用“宋体”以符合制图规范。
- 主单位：设置单位格式（小数、科学计数法）、精度（如小数点后3位）及比例因子，确保标注与实际尺寸一致。
实际应用场景与技巧
-
建筑工程

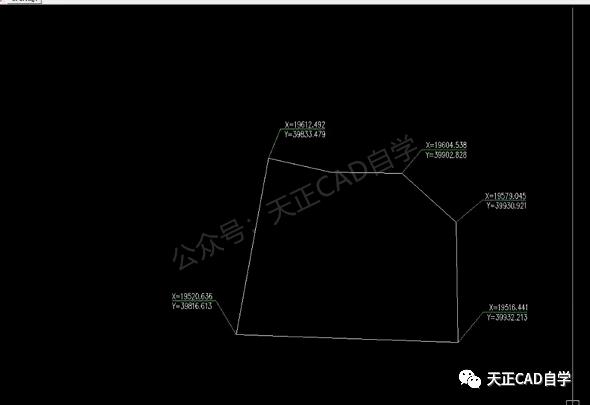

在总平面图中，使用“zbbz”标注建筑物角点坐标，可配合“属性块”批量生成坐标表，将各轴线交点坐标提取至Excel表格，用于施工放线测量。 -
机械制图
标注零件孔位坐标时，通过“zbbz”的“引线（L）”选项添加斜向引线，避免与其他尺寸线重叠，对于圆心坐标，需先执行“对象捕捉”中的“圆心”模式。 -
地形测绘
在测绘图中，结合“高程点”属性使用“zbbz”标注绝对高程，并通过“快速引线”功能标注等高线数值，建议创建带高程符号的标注块，实现一键调用。 -
批量标注优化
对大量坐标点进行标注时，可使用“SELECT”命令框选所有目标点，通过“特性”面板（快捷键“Ctrl+1”）统一修改标注样式，避免逐个调整。
（图片来源网络，侵删）
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 标注数值显示错误 | 捕捉点选择偏差 | 重新执行“zbbz”，开启“端点”或“交点”捕捉，或输入“FROM”基点偏移精确定位。 |
| 标注文本方向与视图不匹配 | 未开启“文字对齐”功能 | 在标注样式中勾选“文字与尺寸线对齐”，或使用“旋转（R）”选项手动调整角度。 |
相关问答FAQs
问题1：如何使用“zbbz”命令标注带公差的坐标值？
解答：执行“zbbz”命令后，选择标注点，在命令行输入“多行文字（M）”，打开文字编辑器后输入坐标值及公差，X=1000±0.5”，点击确定即可生成带公差的标注，若需批量添加，可创建包含公差样式的标注块，通过“属性提取”功能统一管理。
问题2：坐标标注的原点（0,0）位置如何调整？
解答：默认情况下，CAD坐标系原点为世界坐标系（WCS）的（0,0），若需自定义原点，可执行“UCS”命令，输入“移动（M）”并指定新原点位置（如建筑图的角点），之后再使用“zbbz”标注，所有坐标值将基于新原点计算，通过“基点（B）”选项可在标注时临时指定参考原点，实现局部坐标标注。
