在CAD软件中,加高程点命令是处理地形图、工程测量数据及三维建模的重要工具，主要用于快速标注和管理高程信息，通过该命令，用户可以高效地创建、编辑和可视化高程点，满足土木工程、测绘、规划等领域的设计需求，以下将从命令功能、操作步骤、高级技巧及常见应用场景等方面进行详细说明。

加高程点命令的基本功能

CAD中的加高程点命令通常集成在“绘图”或“地形图”工具栏中，不同版本的CAD（如AutoCAD、Civil 3D、南方CASS等）可能存在差异，但核心功能相似，其主要作用包括：

1. 创建高程点：通过输入高程值或捕捉已有特征点，生成带有高程属性的符号。
2. 批量导入高程数据：支持从文本文件、Excel表格或外部测量设备（如全站仪）导入高程数据，自动生成高程点。
3. 高程点样式编辑：可自定义高程点的符号、字体、颜色及标注格式，以符合不同规范要求。
4. 高程点计算与管理：自动计算高程点之间的差值、坡度，或通过高程点生成等高线、地形曲面。

加高程点命令的操作步骤

以AutoCAD为例,加高程点的操作流程如下（注：若使用专业软件如Civil 3D或南方CASS，步骤可能更简化）：

1. 启动命令：

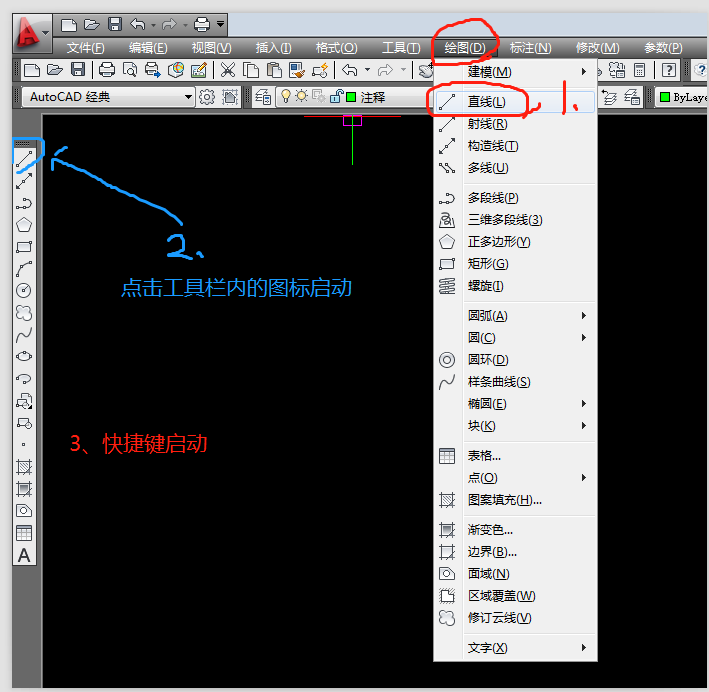

   • 输入命令ELEVATION或通过菜单栏“绘图”→“点”→“带高程点”启动。
   • 部分版本需先加载“Express Tools”或第三方插件。

2. 设置高程参数：


   （图片来源网络，侵删）
   • 命令行提示“指定高程值：”时，输入数值（如100.5）或选择“拾取”选项，通过捕捉已有点获取高程。
   • 若需批量设置,可提前在图层或属性块中定义高程属性。

3. 放置高程点：

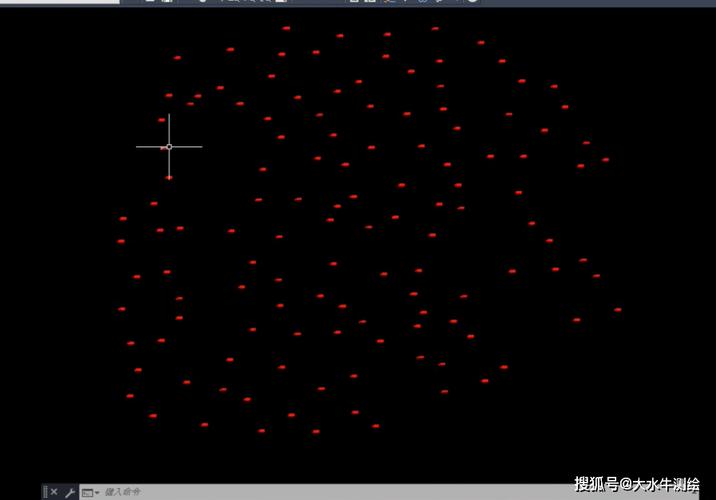

   • 在绘图区单击或输入坐标,高程点将以默认样式显示。
   • 支持极坐标、相对坐标等精确定位方式。

4. 编辑高程点属性：

   • 双击高程点,打开“属性”面板，可修改高程值、图层、颜色等。
   • 使用DDMODIFY（快捷键Ctrl+1）批量调整样式。

5. 导出与管理：

   • 通过“数据提取”工具将高程点导出为CSV或Excel文件。
   • 结合“块属性管理器”统一修改高程点标注格式。

高级技巧与注意事项

1. 批量处理高程数据：


   （图片来源网络，侵删）
   • 若需从文本文件导入高程点,可使用SCRIPT命令编写脚本，或通过-LTYPELOAD加载自定义线型。
   • 示例：将高程数据整理为“X,Y,Z”格式，通过“多点”命令批量生成。

2. 高程点与三维模型的结合：

   • 使用3DPOLY命令连接高程点，生成三维多段线，进而创建地形曲面。
   • 在Civil 3D中，高程点可直接生成“曲面（Surface）”，支持土方量计算。

3. 常见问题解决：

   • 高程点显示异常：检查文字样式高度是否过小，或使用REGEN命令刷新视图。
   • 数据导入失败：确保文件编码为UTF-8，格式为“逗号分隔值（CSV）”。
   • 高程值精度错误：通过“单位设置”调整小数位数，或使用ROUND函数公式化处理。

高程点在不同场景的应用

相关问答FAQs

问题1：如何批量修改高程点的高程值？
解答：

1. 选中所有高程点,输入ATTEDIT命令，打开“编辑属性”对话框。
2. 在“值”列输入新的高程值，勾选“更新”选项，点击“确定”应用。
3. 若高程点为块参照,可使用BATTMAN（块属性管理器）统一修改属性值。

问题2：CAD中如何通过高程点生成三维地形模型？
解答：

1. 将高程点整理为包含X、Y、Z坐标的CSV文件。
2. 在Civil 3D中，通过“曲面”→“从点文件创建”，导入CSV数据生成曲面。
3. 在AutoCAD中,可使用3DFACE或LOFT命令连接高程点，手动构建三维网格。

通过合理运用加高程点命令,用户能显著提升地形数据处理效率，为工程设计提供精确的高程信息支持，结合专业插件或二次开发工具（如LISP程序），还可进一步扩展其功能，满足复杂项目需求。
