在CAD绘图软件中,PL命令（多段线命令）是一个非常基础且强大的工具，它不仅可以绘制连续的直线段，还能结合圆弧、宽度变化等特性创建复杂的图形，而在实际工程应用中，经常需要计算由PL命令绘制的闭合多段线所围成的面积，这一功能在建筑设计、机械制图、土地测量等领域尤为重要，本文将详细介绍PL命令的使用方法，以及如何利用CAD内置功能计算多段线面积，并辅以实例说明操作步骤。

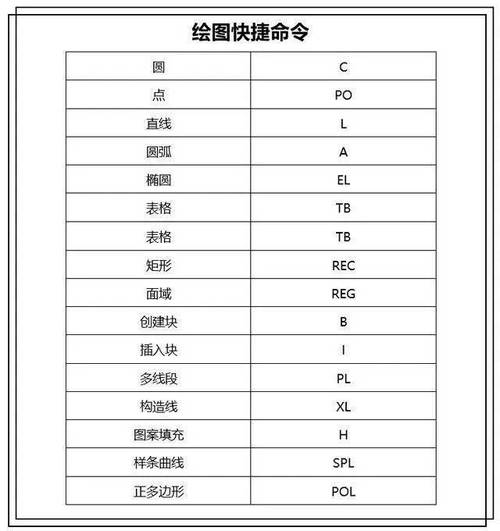

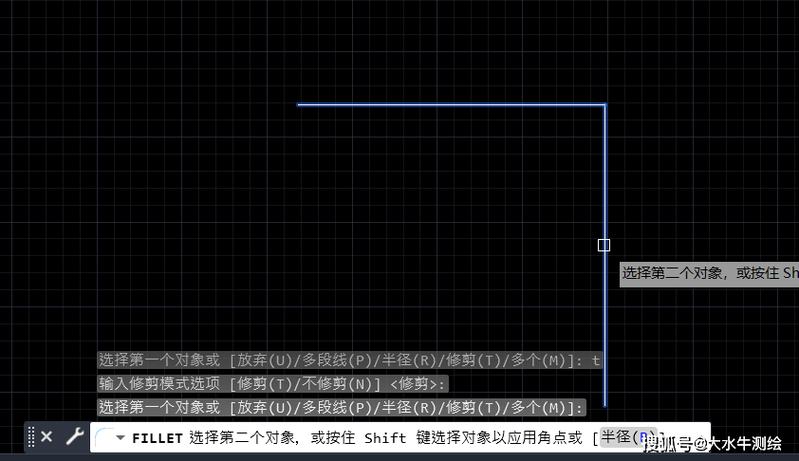

PL命令的调用方式有多种,用户可以通过命令行直接输入“PL”或“PLINE”，或在功能区“绘图”面板中点击“多段线”图标，启动命令后，CAD提示“指定起点”，用户可在绘图区点击确定起点，随后系统会提示“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”，用户可以通过输入坐标点或鼠标点击绘制直线段，若需绘制圆弧，可输入“A”切换至圆弧模式，进一步设置圆弧的端点、角度、半径或方向，通过“宽度(W)”选项，可设置多段线的起始宽度和结束宽度，从而创建带有渐变或固定宽度的线段，例如绘制箭头、道路边线等，需要注意的是，PL命令绘制的多段线是一个整体对象，区别于由多条独立直线组成的图形，这一特性为后续的编辑和面积计算提供了便利。

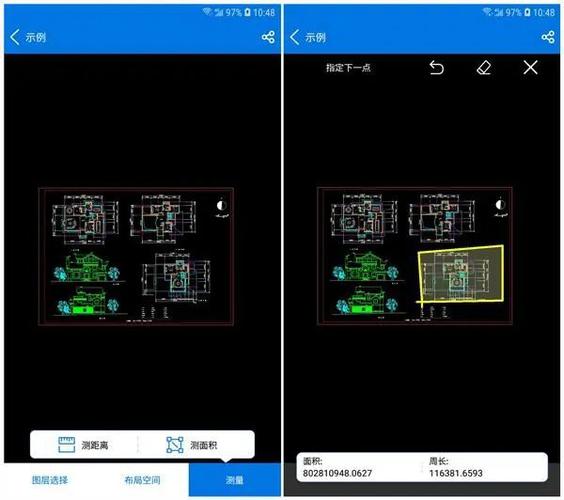

当需要计算由PL命令绘制的闭合多段线面积时,CAD提供了多种高效的方法，最常用的是通过“属性”面板或“AREA”命令实现，具体操作如下：确保多段线是闭合的（即起点和终点重合，或使用“闭合(C)”选项绘制闭合图形），选中该闭合多段线，在CAD界面中按下“Ctrl+1”打开“特性”面板，在“几何图形”类别下可直接查看“面积”和“周长”信息，这种方法操作简单，适合快速查询，若需通过命令行计算，可输入“AREA”命令，系统提示“指定第一个角点或[对象(O)/增加面积(A)/减少面积(S)]”，此时输入“O”选择对象，然后点击闭合多段线，命令行会立即显示该多段线的面积和周长，对于复杂图形，还可结合“增加面积”或“减少面积”选项，进行多个区域的加减运算，例如计算建筑物总面积时，可先添加主体结构面积，再扣除庭院或空洞的面积。
为了更直观地展示不同方法的操作步骤,以下通过表格对比两种常用面积计算方式的特点：
| 计算方法 | 操作步骤 | 优点 | 适用场景 |
|---|---|---|---|
| 特性面板查询 | 选中闭合多段线；2. 按Ctrl+1打开特性面板；3. 在“几何图形”中查看面积。 | 操作简便，无需输入命令，实时显示 | 快速查询单个闭合图形的面积 |
| AREA命令计算 | 输入AREA命令；2. 输入O选择对象；3. 点击多段线；4. 查看命令行结果。 | 支持加减运算，可处理复杂图形 | 需要精确计算或组合面积时 |
在实际应用中,需注意以下几点以确保面积计算的准确性：一是多段线必须完全闭合，若存在微小间隙，可能导致计算失败或结果错误，可通过“编辑多段线”命令中的“闭合”选项进行修复；二是若多段线包含曲线段（如圆弧），CAD会自动按实际曲线边界计算面积，无需额外处理；三是对于宽度不均的多段线，系统默认以中心线为边界计算面积，若需按实际轮廓计算，建议先使用“分解”命令将多段线分解为直线和圆弧，再重新组合为闭合区域进行计算。
相关问答FAQs
Q1：为什么使用PL命令绘制的闭合多段线无法计算面积？
A：可能的原因有两个：一是多段线未真正闭合，起点和终点之间存在微小间隙，可通过输入“PE”命令（编辑多段线），选择多段线后输入“J”（合并）或“C”（闭合）进行修复；二是多段线被分解为多个独立对象，需重新选中完整的闭合多段线再计算，确保在计算面积时选择了“对象(O)”选项，而非手动拾取点。
Q2：如何计算由多条PL命令绘制的多段线围成的组合面积？
A：可使用“AREA”命令的“增加面积(A)”和“减少面积(S)”功能，具体步骤如下：输入“AREA”命令后，先输入“A”进入增加模式，选择第一个闭合多段线，再输入“A”继续添加其他需要相加的区域；若需扣除某个区域，输入“S”切换至减少模式，选择要扣除的闭合多段线，最终命令行会显示组合后的总面积，此方法适用于计算带有内庭院或空洞的建筑总面积。
