CAD对齐命令是AutoCAD中非常实用的工具,主要用于将对象移动、旋转或缩放，使其与目标对象对齐，该命令通过指定源点和目标点，自动计算所需的移动、旋转和缩放比例，从而实现精确对齐，以下是CAD对齐命令的详细使用方法及注意事项。

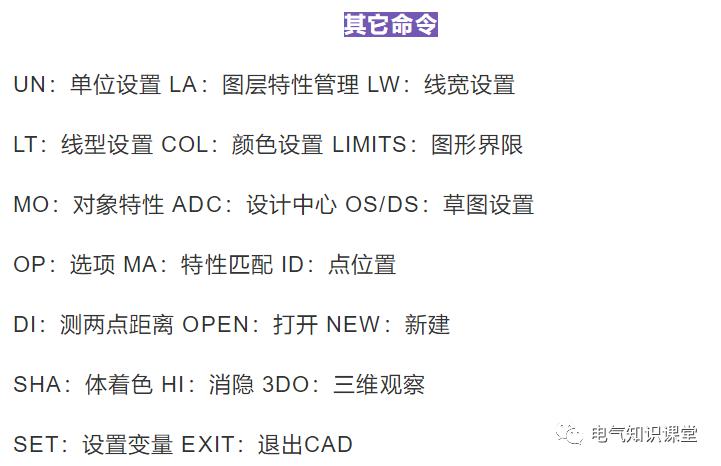

（图片来源网络，侵删）
对齐命令的启动方式
对齐命令的启动有多种方式,用户可以根据操作习惯选择：

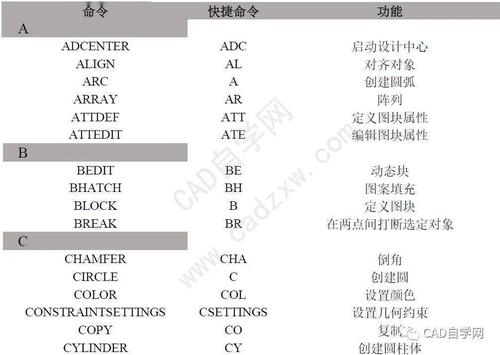

- 命令行输入：在CAD命令行中直接输入“ALIGN”或“AL”，然后按回车键。
- 功能区面板：切换至“常用”选项卡，在“修改”面板中找到“对齐”按钮。
- 工具栏：在经典工具栏中，点击“修改”工具栏中的“对齐”图标。
对齐命令的操作步骤
对齐命令的操作分为两对点和三对点两种模式,具体步骤如下：
两对点对齐（移动+旋转）
适用于需要将对象移动并旋转至目标位置的场景,步骤如下：
- 第一步：启动对齐命令后，选择需要对齐的源对象，按回车键确认。
- 第二步：指定源对象的第一个点（如源对象的左下角点）。
- 第三步：指定目标对象的第一个点（如目标位置的对应点）。
- 第四步：指定源对象的第二个点（如源对象的右上角点）。
- 第五步：指定目标对象的第二个点（如目标位置的对应点）。
- 第六步：系统会自动旋转对象并移动至目标位置，此时命令行提示“是否基于对齐点缩放对象？[是(Y)/否(N)] <否>”，直接按回车键选择“否”，完成对齐。
三对点对齐（移动+旋转+缩放）
适用于需要对对象进行缩放以匹配目标尺寸的场景,步骤如下：
（图片来源网络，侵删）
- 前四步：与两对点对齐相同，依次指定两对源点和目标点。
- 第五步：指定源对象的第三个点（如源对象的另一个特征点）。
- 第六步：指定目标对象的第三个点（如目标位置的对应点）。
- 第七步：系统会自动计算缩放比例并完成对齐，无需手动调整。
对齐命令的参数说明
对齐命令的核心参数是源点和目标点的选择,其作用如下：
- 源点：需要对齐的对象上的关键点，如端点、中点、圆心等。
- 目标点：目标对象或位置上的对应点，用于定义对齐后的位置和方向。
- 缩放选项：当选择三对点时，系统会根据源点和目标点的距离比例自动缩放对象。
对齐命令的注意事项
- 点的选择顺序：源点和目标点的选择顺序必须一致，否则对齐结果可能不符合预期。
- 对象类型：对齐命令适用于直线、多段线、块、文字等多种对象，但对复杂三维对象的操作需谨慎。
- 坐标系统：确保当前坐标系与对齐方向一致，必要时需使用“UCS”命令调整坐标系。
- 缩放影响：三对点对齐会改变对象的实际尺寸，若需保持原尺寸，应选择两对点对齐。
对齐命令的应用场景
对齐命令广泛应用于以下场景：
- 机械设计：将零件装配图中的部件对齐至正确位置。
- 建筑制图：调整门窗、家具等构件的位置和朝向。
- 电气设计：对齐符号或元器件至导线或连接点。
对齐命令的快捷技巧
- 对象捕捉：开启“对象捕捉”功能（如端点、交点捕捉），可提高对齐精度。
- 动态输入：启用“动态输入”后，可直接在鼠标位置输入坐标值，简化操作。
- 多次对齐：可结合“复制”选项，将多个对象对齐至不同位置。
对齐命令的常见问题及解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 对象未完全对齐 | 目标点选择错误 | 重新检查源点和目标点的对应关系 |
| 对象尺寸异常 | 误选缩放选项 | 选择两对点对齐，或在命令行输入“N”取消缩放 |
| 对齐方向错误 | 点的顺序颠倒 | 确保源点和目标点的选择顺序一致 |
相关问答FAQs
Q1：对齐命令是否可以用于三维对象？
A1：可以，对齐命令支持三维对象的操作，但需注意选择正确的三维点（如端点、节点等），并确保当前视图角度便于观察对齐结果，对于复杂三维模型，建议结合“3DROTATE”命令使用。
Q2：如何快速对齐多个对象？
A2：可使用“对齐”命令的“多个”选项（命令行输入“ALIGN”后选择对象时输入“M”），或结合“ARRAY”命令批量复制并对齐对象，通过创建块（BLOCK）定义对齐基点，可提高重复对齐的效率。
