在CAD软件中，垂直命令是实现图形元素精确定位的关键工具，主要用于绘制或修改垂直于指定对象、坐标轴或参考线的图形，掌握垂直命令的使用方法，能显著提升绘图效率与精度，尤其在机械设计、建筑工程等领域中，对保证图形的规范性具有重要意义，以下从命令类型、操作步骤、应用场景及注意事项等方面进行详细说明。

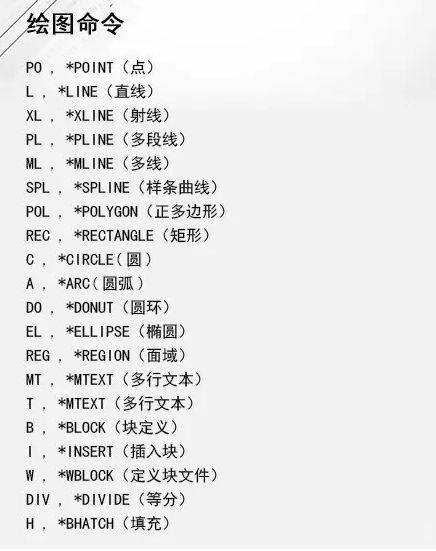

（图片来源网络，侵删）
垂直命令的主要类型及调用方式
CAD中的垂直命令根据功能差异可分为“垂直构造线”“垂直标注”“垂直对齐”等，其中最常用的是“构造线”（XLINE）命令中的“垂直”选项，以及“直线”（LINE）命令结合“对象捕捉”实现的垂直绘制，通过“极轴追踪”或“对象捕捉”设置，也可快速实现垂直关系。
-
构造线（XLINE）命令的垂直选项
调用方式：- 命令行输入
XLINE后回车，选择“垂直（V）”选项； - 点击“绘图”工具栏中的“构造线”图标，在命令行中选择“垂直”。
该命令用于绘制无限长的垂直参考线，常作为辅助线使用。
- 命令行输入
-
直线（LINE）命令结合对象捕捉
调用方式：- 命令行输入
LINE后回车，开启“对象捕捉”（F3），捕捉已有对象的垂足； - 或通过“草图设置”启用“垂足捕捉”，在绘制直线时将光标靠近目标对象，系统自动提示垂足位置。
此方法适用于绘制有明确端点的垂直线段。
- 命令行输入
-
极轴追踪的垂直模式
调用方式：
（图片来源网络，侵删）- 右键点击状态栏的“极轴追踪”，选择“设置”，在增量角中勾选“90°”，或添加新的“90°”附加角；
- 绘制图形时，当光标接近垂直方向（90°或270°），系统会显示追踪线和提示，点击即可绘制垂直线。
适用于需要快速绘制垂直线段且无需依赖已有对象的场景。
垂直命令的操作步骤
以最常用的“构造线垂直”和“直线垂足捕捉”为例，具体操作步骤如下：
（一）使用构造线（XLINE）绘制垂直线
- 调用命令：在命令行输入
XLINE并回车，命令行提示：“指定点 或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：”。 - 选择垂直选项：输入
V并回车，选择“垂直”模式。 - 指定参考对象：命令行提示：“选择对象”，点击已存在的直线、圆弧或多段线等作为垂直参考对象。
- 完成绘制：移动光标，系统会自动显示垂直于参考对象的构造线，点击鼠标左键确定位置，或输入长度值后回车，按
Esc退出命令。
（二）使用直线（LINE）命令结合垂足捕捉
- 开启对象捕捉：确保状态栏的“对象捕捉”（F3）已开启，或通过
OSNAP命令打开“草图设置”，勾选“垂足”捕捉模式。 - 调用直线命令：输入
LINE并回车，指定直线起点（可通过输入坐标或点击确定）。 - 捕捉垂足：移动光标靠近目标参考对象（如直线、圆弧），当系统显示“垂足”标记时，点击鼠标左键，即可绘制垂直于目标对象的线段。
- 完成绘制：若需继续绘制下一段直线，可重复步骤3；否则按回车或
Esc退出命令。
垂直命令的应用场景
垂直命令在不同领域中具有广泛的应用，以下列举典型场景：
| 应用领域 | 具体场景 | 垂直命令的作用 |
|---|---|---|
| 机械设计 | 绘制零件视图中的中心线、尺寸线 | 确保中心线与轮廓线垂直，保证尺寸标注的准确性 |
| 建筑工程 | 墙体定位、门窗洞口绘制 | 辅助墙体与轴线垂直，确保建筑布局规范 |
| 电气工程 | 电路图导线连接 | 实现导线与元件端子的垂直连接，符合电气设计标准 |
| 家具设计 | 桌椅、柜子的结构线条 | 保证边框与横撑垂直，提升家具的结构稳定性 |
使用垂直命令的注意事项
- 对象捕捉的优先级：当同时开启多种捕捉模式（如端点、中点、垂足）时，系统会根据光标与对象的距离自动选择捕捉点，若需精确捕捉垂足，可临时关闭其他捕捉模式。
- 构造线的清理：构造线作为无限长辅助线，在完成绘图后需通过“修剪”（TRIM）或“删除”（ERASE）命令清理，避免影响图形显示。
- 极轴追踪的精度：使用极轴追踪时，需确保“增量角”设置正确（如90°），并在复杂图形中结合“对象追踪”使用，避免方向偏差。
- 三维空间中的垂直：在三维建模中，“垂直”需垂直于当前UCS（用户坐标系）的XY平面，若需垂直于其他平面，需先调整UCS方向或使用“三维垂直”命令（如3DLINE的垂直选项）。
相关问答FAQs
Q1：为什么使用垂直命令时无法捕捉到垂足？
A：可能原因有二：一是未开启“对象捕捉”或“垂足”捕捉模式，可通过按F3键或输入 OSNAP 命令检查设置；二是目标对象本身不存在（如已删除的图层或被块覆盖的对象），需确保参考对象存在且未被锁定。
Q2：如何快速绘制多条相互平行的垂直线？
A：可通过“偏移”（OFFSET）命令实现，先使用垂直命令绘制一条参考垂直线，输入 OFFSET 命令，指定偏移距离，选择参考线后向两侧点击，即可生成多条平行垂直线，若需等距分布，可重复偏移操作，或使用“阵列”（ARRAY）命令进行快速复制。
