CAD图形填充命令是计算机辅助设计（CAD）软件中一项非常实用的功能，主要用于在封闭的区域内填充特定的图案、颜色或渐变效果，以增强图形的可读性和表现力，无论是建筑工程中的材料标注、机械设计中的剖面表达，还是地理信息系统中的区域划分，填充命令都发挥着不可替代的作用，本文将详细介绍CAD中填充命令的使用方法、参数设置、常见问题及解决技巧,帮助用户更好地掌握这一工具。

在CAD中，填充命令通常通过“HATCH”或“BHATCH”命令执行，两者功能基本一致，后者会弹出更直观的对话框，执行命令后，系统会打开“图案填充和渐变色”对话框，用户需要依次选择填充类型、图案、边界等参数，填充类型主要包括“预定义”“用户定义”和“自定义”三种，预定义填充是软件自带的标准图案，如“ANSI”“ISO”或“其他”系列，适用于大多数通用场景；用户定义允许用户自定义图案的间距、角度等属性，适合简单的线性或交叉线填充；自定义则需要用户导入外部.pat文件,适用于特殊行业需求。

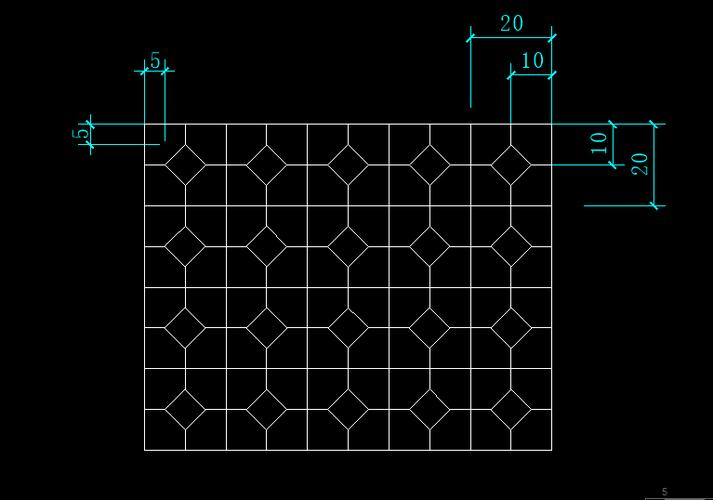

图案选择是填充过程中的关键步骤，在“图案填充”选项卡中，用户可以通过下拉菜单或点击“图案”旁边的按钮浏览所有可用图案。“SOLID”代表纯色填充，“ANSI31”代表斜线填充，“AR-B816”代表砖块纹理等，对于建筑图纸，常用“ANSI”系列表示混凝土或钢材，而“GRASS”图案则可用于绿化区域，用户还可以调整图案的“比例”和“角度”，比例值控制图案的疏密程度，值越大图案越稀疏，值越小越密集；角度则以度为单位，旋转整个填充方向，例如将“ANSI31”图案旋转90度可从斜线变为交叉线。

边界选择是填充的另一个核心环节，CAD提供了多种选择边界的方式，最常用的是“拾取点”和“选择对象”。“拾取点”允许用户在封闭区域内单击，系统会自动检测并生成填充边界，适用于简单闭合区域；而“选择对象”则需要用户手动选择构成边界的线条、多段线等对象，适合非闭合或复杂边界，需要注意的是，边界必须完全封闭，否则填充会失败，如果遇到无法填充的情况，可以尝试使用“边界”命令（BOUNDARY）生成临时多段线作为边界,或检查是否有微小间隙导致闭合失败。

在实际操作中，填充命令还支持多种高级设置。“孤岛检测”功能可以识别嵌套的封闭区域（如孔洞），并选择是否填充这些孤岛，在“渐变色”选项卡中，用户还可以创建双色或单色渐变填充，常用于表现光影效果或材料过渡，填充的“关联性”也是一个重要参数：启用关联后，当修改边界形状时，填充图案会自动调整以适应新边界；禁用关联则填充图案将固定不变,适合需要保持填充效果的静态图纸。

为了提高效率，CAD还提供了一些填充管理工具。“编辑填充”命令（HATCHEDIT）允许用户修改已填充图案的属性，而“分解填充”命令（EXPLODE）可以将填充图案分解为单独的线条，便于后续编辑，需要注意的是，分解后的填充图案将失去关联性，且可能增加文件大小,因此不建议随意使用。

在使用填充命令时，用户可能会遇到一些常见问题，填充显示为空白或错误，这通常是由于比例设置不当或边界未闭合导致的；填充图案密度不均匀，可能是由于图形尺寸过大或比例过小；填充速度缓慢，则可能与图案复杂度或计算机性能有关，针对这些问题，用户可以通过调整比例、检查边界、简化图案或使用“快速预览”功能来优化操作。

以下是一个常用填充图案及其适用场景的简表,供用户参考：

相关问答FAQs：

1. 问：为什么CAD填充时提示“未找到有效的边界”？
   答：通常是因为所选区域未完全闭合，可以尝试以下方法解决：（1）使用“显示/隐藏线宽”命令检查边界是否有微小间隙；（2）执行“边界”命令生成闭合多段线后再填充；（3）启用“孤岛检测”确保所有内部边界被正确识别。

2. 问：如何调整填充图案的比例以适应不同图形尺寸？
   答：填充比例的设置需根据图形实际尺寸动态调整，在1:100的建筑平面图中，砖墙填充（AR-B816）的比例可设为10-20，而详图比例放大时需相应减小比例值（如1:5时比例设为1-2），用户可通过“预览”功能实时观察效果,直至图案疏密适中为止。
