在CAD软件中，标注是传达设计尺寸和几何信息的关键元素，而标注编辑命令则是确保标注准确性、可读性和符合规范的核心工具，掌握这些命令能够高效修改标注样式、调整标注位置、更新标注内容，从而提升绘图效率和质量，以下将从基础编辑命令、高级编辑技巧、样式管理及常见应用场景等方面,详细解析CAD标注编辑的相关操作。
基础标注编辑命令
基础编辑命令主要用于快速调整标注的位置、内容等基本属性,是日常绘图中最常用的工具。
-
DIMEDIT（编辑标注）
该命令用于修改标注文字的内容、角度或旋转标注线，执行命令后，命令行会提供多个选项：- 默认（H）：将标注文字恢复到默认位置和角度。
- 新建（N）：打开文字格式编辑器，可自定义标注文字内容，例如在尺寸值前添加“Φ”或修改公差。
- 旋转（R）：将标注文字按指定角度旋转，适用于倾斜标注的调整。
- 倾斜（O）：仅修改尺寸界线的倾斜角度，常用于标注非垂直或非水平对象时避免与图形干涉。
当需要将一个水平标注的尺寸值改为“直径Φ50”时，可执行
DIMEDIT，选择“新建”，在编辑器中输入“%%c50”（“%%c”为直径符号代码）即可。 -
DIMTEDIT（编辑标注文字）
专门用于调整标注文字的位置，执行后可通过鼠标拖动文字到标注线内部、外部或左/右对齐，也可通过命令行选项实现精确控制：

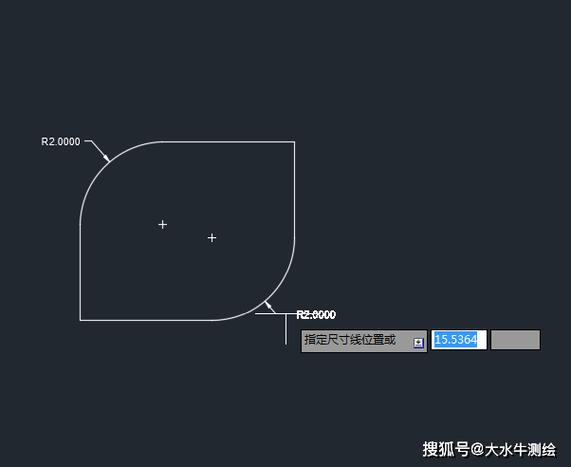

（图片来源网络，侵删）- 左（L）/右（R）：将文字沿标注线左对齐或右对齐（仅适用于线性、半径等标注类型）。
- 默认（H）：恢复文字到默认位置。
- 角度（A）：单独调整文字角度，与
DIMEDIT的“旋转”不同，此命令仅改变文字方向，不影响标注线。
对于空间狭小的区域，可通过
DIMTEDIT将文字拖到标注线外部，并用引线指向对象,避免图形重叠。 -

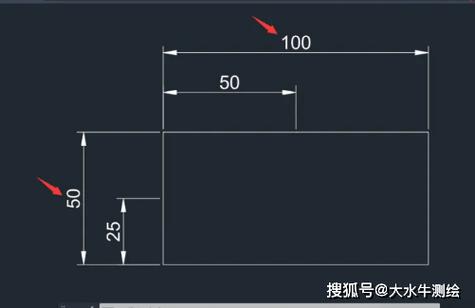

夹点编辑
标注对象包含多个夹点，通过直接拖动夹点可快速调整位置和形态：- 文字夹点：拖动标注文字中心的夹点，可自由移动文字位置；拖动文字基线的夹点，可调整文字与标注线的距离。
- 尺寸线夹点：拖动尺寸线两端的夹点，可延长或缩短尺寸线长度，或调整尺寸界线的起点位置。
- 箭头夹点：拖动尺寸线与尺寸界线交点的夹点，可调整箭头样式和尺寸界线的倾斜角度。
夹点编辑的优势在于直观高效，无需输入命令,适合快速微调标注位置。
高级标注编辑与样式管理
当需要对标注的整体样式或复杂属性进行修改时,需结合高级编辑命令和样式管理工具。
-
DIMSTYLE（标注样式管理器）

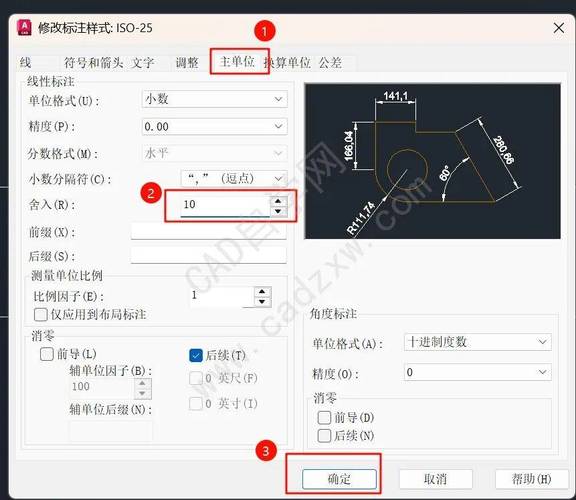

标注样式是控制标注外观（如文字高度、箭头大小、颜色等）的模板，通过DIMSTYLE命令可创建、修改和标注样式，实现统一规范，主要功能包括：- 修改样式：在“修改标注样式”对话框中，可调整“线”“符号和箭头”“文字”“主单位”等选项卡，在“主单位”选项卡中设置小数位数、前缀/后缀（如添加“mm”单位），或在“符号和箭头”选项卡中更换箭头样式为“实心闭合”。
- 替代样式：针对个别标注的特殊需求，可创建临时替代样式，不影响当前标注样式的全局设置。
- 比较样式：对比两个标注样式的差异，便于快速排查样式不一致问题。
若要求所有机械标注的箭头大小为3.5，文字高度为5，只需修改当前标注样式中的对应参数,所有关联标注将自动更新。
-
DIMUPDATE（更新标注）
当修改了标注样式后，已有标注不会自动更新，需使用DIMUPDATE命令将新样式应用到选中的标注，执行命令后，选择需要更新的标注对象即可，该命令常用于批量统一标注外观,避免逐一修改。 -
DIMJOGLINE（折弯线性标注）
对于标注点较远的对象（如长轴），可使用DIMJOGLINE在尺寸线上添加折弯符号，缩短标注长度，执行命令后，选择标注并指定折弯位置,系统会自动添加折弯线并调整尺寸值。 -
DIMBREAK（标注打断）
当多个标注相交或重叠时，DIMBREAK可自动或手动在标注交点处创建打断，提升图形清晰度，支持“选择标注”打断、“自动打断”所有相交标注，或“删除打断”恢复标注连续性。
标注编辑的常见应用场景
-
公差与配合标注
在机械设计中，常需标注公差（如极限偏差、形位公差），通过DIMEDIT的“新建”选项，可在标注文字后添加“+0.021/-0”等公差值；或使用“公差”命令（TOLERANCE）打开形位公差对话框，插入特征控制框。 -
关联标注的更新
CAD支持“关联标注”（标注随图形对象变化自动更新），若标注未关联，可通过DIMREASSOCIATE命令重新关联标注点与几何对象，例如移动矩形后,其长度标注会自动更新为新尺寸。 -
多行文字与引线标注
对于复杂说明，可结合MLEADER（引线标注）命令添加带箭头的引线，并在引线末端输入多行文字，若需编辑引线样式，可通过“多重引线样式管理器”调整箭头、文字位置等属性。
标注编辑操作对比表
| 命令名称 | 主要功能 | 适用场景 | 常用选项 |
|---|---|---|---|
| DIMEDIT | 修改标注文字内容、角度、尺寸界线倾斜 | 批量修改文字内容、调整倾斜角度 | 新建（N）、旋转（R）、倾斜（O） |
| DIMTEDIT | 调整标注文字位置 | 文字位置偏移、对齐方式调整 | 左（L）、右（R）、角度（A） |
| DIMSTYLE | 管理标注样式全局参数 | 统一标注外观、创建规范样式 | 修改、替代、比较 |
| DIMUPDATE | 应用新标注样式到已有对象 | 样式修改后的批量更新 | 无（直接选择对象） |
| DIMBREAK | 处理标注重叠 | 提高复杂图形的标注清晰度 | 自动、手动、删除 |
相关问答FAQs
Q1：为什么修改了标注样式后，部分标注没有同步更新？
A：可能原因有两个：一是标注未关联到当前样式，需选中标注后执行DIMUPDATE命令手动更新；二是标注使用了“替代样式”，需在“标注样式管理器”中检查并删除替代样式,或将其应用到标注。
Q2：如何将标注文字从标注线下方移动到上方，同时保持尺寸线不变？
A：可通过两种方式实现：一是使用DIMTEDIT命令，选中标注后拖动文字夹点到尺寸线上方；二是双击标注文字，打开“文字格式编辑器”，在“文字”选项卡中设置“文字位置”的“垂直”选项为“上方”,点击确定即可。
