CAD偏移快捷命令是AutoCAD软件中非常基础且高频使用的工具之一,其核心功能是创建选定对象的平行副本，常用于绘制平行线、等距结构或按指定距离复制图形元素，无论是建筑、机械还是电气设计领域，偏移命令都能显著提升绘图效率，减少手动计算和重复操作的时间，本文将围绕偏移命令的快捷方式、操作步骤、参数设置、实用技巧及常见问题展开详细说明，帮助用户全面掌握这一功能。

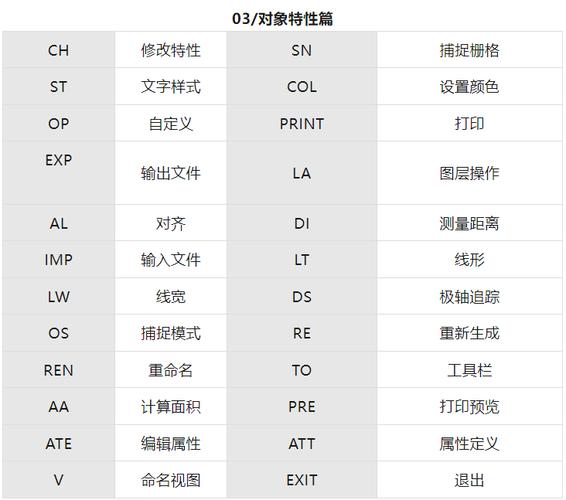

（图片来源网络，侵删）

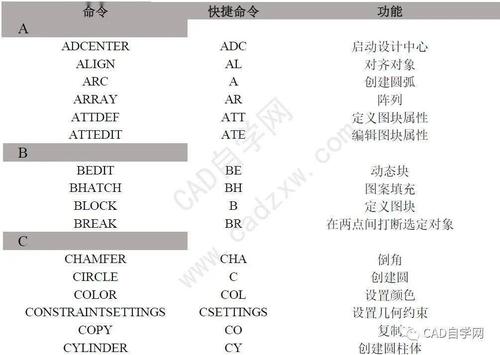

偏移命令的快捷键与调用方式
在AutoCAD中,偏移命令的快捷键为“O”（OFFSET的缩写），用户可通过以下三种方式快速调用该命令：
- 键盘输入：在命令行直接输入“O”并按回车键，系统会提示“指定偏移距离或 [通过(T)/删除(E)/图层(L)]”，此时可根据需求选择相应选项。
- 功能区按钮：在“默认”选项卡的“修改”面板中，找到“偏移”按钮（图标为两条平行线），单击即可激活命令。
- 工具栏：在经典工作空间中，可通过“修改”工具栏的“偏移”图标调用，操作方式与功能区按钮一致。
偏移命令的基本操作步骤
偏移命令的基本流程包括选择对象、指定偏移距离、确定偏移方向及完成复制，具体步骤如下：
- 调用偏移命令：通过快捷键“O”或功能区按钮激活命令。
- 指定偏移距离：在命令行输入偏移数值（如100），或通过鼠标在绘图区点击两点以定义距离。
- 选择对象：单击需要偏移的图形（如直线、圆、多段线等）。
- 确定偏移方向：在对象的一侧点击，系统会自动在该侧生成平行副本。
- 重复操作或退出：可继续选择其他对象进行偏移，或按Esc键退出命令。
若需将一条水平直线向上偏移50mm,操作流程为：输入“O”→输入距离“50”→选择直线→在直线上方点击→完成偏移。
偏移命令的关键参数解析
偏移命令的选项功能直接影响操作结果,需重点掌握以下参数：

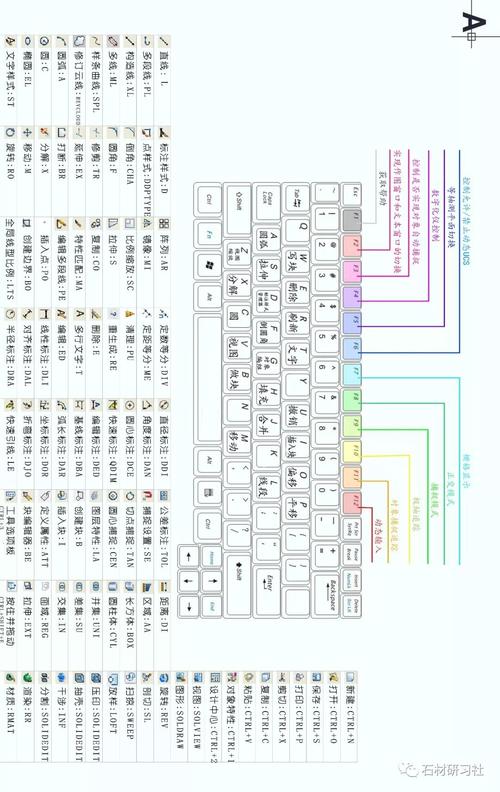

（图片来源网络，侵删）
- 通过(T)：选择该选项后，系统会提示“选择要通过的点或 [距离(D)/模式(M)]”，此时可指定偏移对象需通过的精确点，而非固定距离，需将圆弧偏移至某条斜线的交点时，可通过此选项实现。
- 删除(E)：用于控制是否在偏移后删除原对象，选择“是”则删除原对象，选择“否”则保留（默认为“否”）。
- 图层(L)：指定偏移对象的目标图层，选择“当前”则偏移对象与当前图层一致，选择“源”则与原对象图层一致，适用于多图层管理场景。
- 模式(M)：设置偏移模式为“修剪”或“不修剪”。“修剪”模式下，偏移对象与原对象的延伸部分会自动修剪；“不修剪”则保留所有图形，需手动处理。
不同对象的偏移特性
偏移命令对不同图形类型的处理方式存在差异,需注意以下特殊情况：
- 直线、构造线：偏移后生成平行直线，长度与原对象一致。
- 圆、圆弧、椭圆：偏移后生成同心圆或等距圆弧，半径变化量等于偏移距离（圆弧方向会影响半径增减）。
- 多段线：偏移时保持整体性，但若多段线包含非直线段（如圆弧），偏移距离过大可能导致自交，需分段处理。
- 样条曲线：偏移后生成新的样条曲线，但形状可能发生轻微变化，需通过“拟合”选项调整。
- 填充图案、块参照：无法直接偏移，需先分解（X命令）或使用“OFFSETPATH”命令（高版本AutoCAD支持）。
以下为常见对象偏移后的变化对比表：
| 对象类型 | 偏移结果 | 注意事项 |
|---|---|---|
| 直线 | 平行直线 | 长度不变，方向不变 |
| 圆 | 同心圆 | 半径=原半径±偏移距离 |
| 多段线 | 平行多段线 | 避免偏移距离过大导致自交 |
| 样条曲线 | 新样条曲线 | 可能需调整拟合精度 |
| 填充图案 | 无法直接偏移 | 需先分解或使用专用命令 |
偏移命令的高级应用技巧
- 多次偏移：完成一次偏移后，无需重复调用命令，直接连续点击对象不同位置，可快速生成多个偏移副本。
- 动态偏移（夹点编辑）：选中偏移后的对象，通过拖动夹点可实时调整偏移距离，适用于需要微调的场景。
- 偏移结合阵列：先偏移生成单个对象，再通过“ARRAY”命令阵列复制，可快速创建复杂图案（如楼梯踏步、栅格）。
- 负值偏移：输入负偏移距离（如-50），可使对象向与默认方向相反的一侧偏移，例如将圆向内缩小。
- 边界偏移：使用“BOUNDARY”命令创建封闭多段线后偏移，可快速生成墙体、轮廓等结构。
常见错误与解决方法
- 偏移后对象消失：通常因偏移距离过大导致对象超出绘图范围，可输入“ZOOM”→“E”查看全图，或检查偏移方向是否正确。
- 多段线偏报错：提示“无效边界”可能因多段线未闭合，需使用“PEDIT”命令的“闭合”选项处理。
- 偏移对象变形：样条曲线或复杂多段线偏移后变形，可尝试减小偏移距离或使用“平滑”选项优化。
相关问答FAQs
问题1：为什么偏移圆时提示“无效边界”？
解答：通常是因为圆被分解为多段线或圆弧，导致系统无法识别为单一对象，需选中圆后输入“GROUP”命令（或按Ctrl+G）重新创建组，或确保圆是完整未分解的实体，若圆与其它对象相交，也可能导致偏移失败，需先清理多余线条。
问题2：如何快速将多个对象向内偏移固定距离？
解答：可使用“OFFSET”命令的“多个”选项，操作步骤为：输入“O”→指定偏移距离→输入“M”→选择所有需偏移的对象→在对象内部点击→按回车键结束，若对象为分散的直线或圆弧，建议先使用“PEDIT”的“合并”选项转换为多段线，再统一偏移，避免逐个操作。
