CAD图形编辑命令是计算机辅助设计（CAD）软件中用于修改、优化和调整图形的核心工具，通过这些命令，用户可以高效地完成图形的绘制、修改、分析和输出等操作，常见的CAD图形编辑命令包括删除、复制、移动、旋转、缩放、修剪、延伸、倒角、圆角等，这些命令通过不同的参数设置和操作逻辑，满足复杂图形的编辑需求，删除命令（ERASE）用于移除不需要的图形对象，支持单个或批量选择；复制命令（COPY）可按指定距离或方向生成图形副本，同时支持多重复制，提高绘图效率；移动命令（MOVE）则通过基点和目标点的设定，调整图形位置,常用于布局调整或图形组合。
在图形修改类命令中，旋转（ROTATE）和缩放（SCALE）是调整图形方向和尺寸的重要工具，旋转命令需指定旋转基点和角度，支持输入角度值或通过拖动鼠标动态调整；缩放命令则以基点为参考，按比例放大或缩小图形，可输入比例因子或选择参照对象，修剪（TRIM）和延伸（EXTEND）命令常用于图形边界的精确处理：修剪命令以选定对象为边界，剪切多余部分；延伸命令则将对象延伸至指定边界，两者均支持栏选和窗选等快速选择方式，对于图形细节的优化，倒角（CHAMFER）和圆角（FILLET）命令可快速实现棱角过渡，倒角命令通过距离或角度设置生成斜角，圆角命令则通过半径值实现圆弧过渡，两者均支持多段线、直线等多种对象的批量处理。
在复杂图形编辑中，阵列（ARRAY）、镜像（MIRROR）和偏移（OFFSET）命令能显著提升绘图效率，阵列命令分为矩形阵列、环形阵列和路径阵列，可按行列数量、角度或路径生成规律分布的图形副本；镜像命令通过指定镜像线生成对称图形，支持删除源对象或保留源对象；偏移命令则按指定距离生成等距图形，常用于绘制同心圆、平行线等结构，分解（EXPLODE）命令可将复合对象（如多段线、块、尺寸标注）分解为单一对象，便于后续编辑；特性匹配（MATCHPROP）命令则能将源对象的图层、颜色、线型等属性快速应用到目标对象,统一图形风格。

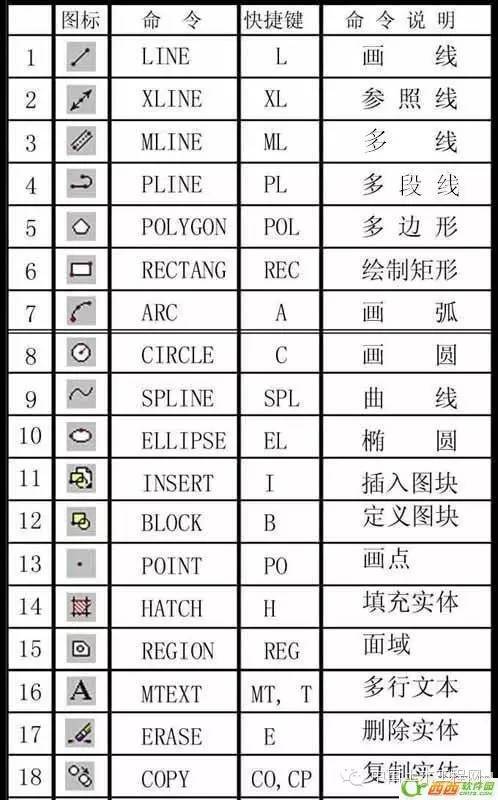

为了更直观地理解常用编辑命令的功能,以下通过表格总结其核心操作要点：
| 命令名称 | 功能描述 | 常用参数/选项 | 适用场景 |
|---|---|---|---|
| ERASE | 删除选定对象 | 命令行输入“E”，选择对象 | 移除多余或错误图形 |
| COPY | 复制对象到指定位置 | 基点、位移距离、多重复制 | 生成相同图形副本 |
| MOVE | 移动对象位置 | 基点、目标点坐标 | 调整图形布局 |
| TRIM | 以边界剪切对象 | 边界选择、栏选/窗选 | 修剪图形多余部分 |
| EXTEND | 将对象延伸至边界 | 边界选择、栏选/窗选 | 连接图形断开处 |
| ARRAY | 生成规律分布的副本 | 矩形/环形/路径阵列参数 | 绘制重复结构 |
| OFFSET | 创建等距图形 | 偏移距离、方向 | 绘制平行线、同心图形 |

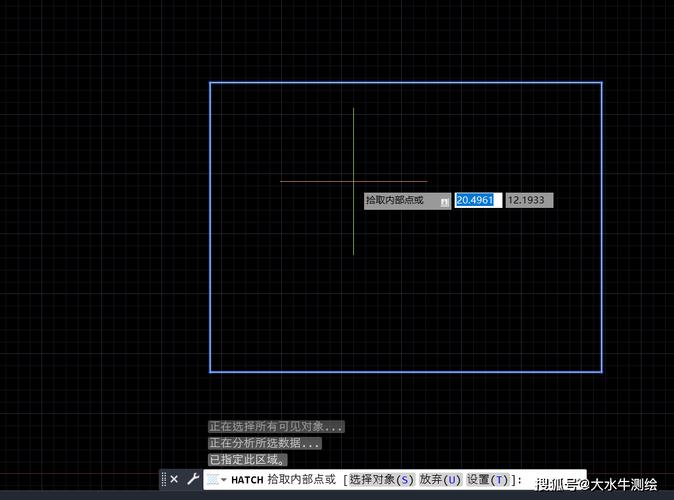

在实际操作中，掌握编辑命令的快捷键（如“O”代表偏移、“TR”代表修剪）和选项设置（如“TRIM”命令的“栏选”选项）能大幅提升绘图速度，结合对象捕捉（如端点、中点、交点捕捉）和极轴追踪等功能，可确保编辑精度，对于复杂图形，建议先使用图层管理分类对象，再通过块（BLOCK）命令定义常用图形组合,减少重复编辑操作。
相关问答FAQs
-
问：如何快速选择多个图形对象进行批量编辑？
答：在CAD中，可通过以下方式快速选择多个对象：① 使用窗选（从左向右拖动鼠标框选完全包含的对象）或交叉窗选（从右向左拖动鼠标框选部分包含的对象）；② 输入“SELECT”命令后，使用“WP”（多边形窗口选择）或“CP”（多边形交叉选择）精确勾勒选择区域；③ 输入“QSELECT”命令，通过图层、颜色等属性条件快速筛选对象，按住“Shift”键可取消已选对象，按“Ctrl+A”可选择全部对象。 -
问：使用“TRIM”和“EXTEND”命令时，为何无法选中边界对象？
答：可能原因及解决方法：① 边界对象未被创建为闭合图形或位于同一图层，需检查对象属性；② 边界对象与被修剪/延伸对象未相交，可通过“EXTEND”命令的“边（E）”选项选择“延伸（E）”模式，或将边界对象适当延长；③ 命令选项设置错误，确保在“TRIM”或“EXTEND”命令中先选择边界对象，再按回车键进入下一步操作，若仍无法解决，可尝试输入“FENCE”选项,绘制临时线段选择边界。
