CAD 2010作为Autodesk公司推出的经典CAD软件版本，其命令体系是高效绘图的核心，掌握常用命令不仅能提升绘图效率，还能确保设计精度，本文将详细解析CAD 2010中的核心命令，涵盖绘图、修改、标注及辅助工具等类别，并通过表格形式对比部分相似命令的功能差异，最后附相关FAQs解答常见问题。

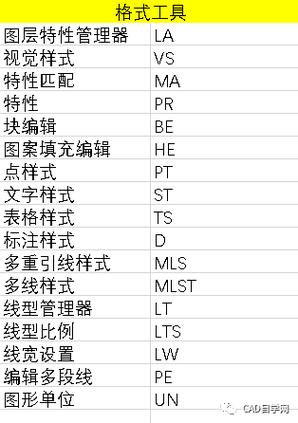

（图片来源网络，侵删）
绘图类命令
绘图类命令是创建图形元素的基础,CAD 2010提供了丰富的绘图工具，满足不同设计需求。
- LINE（直线）：用于绘制直线段，通过指定起点和终点完成绘制，支持连续绘制多条首尾相连的直线。

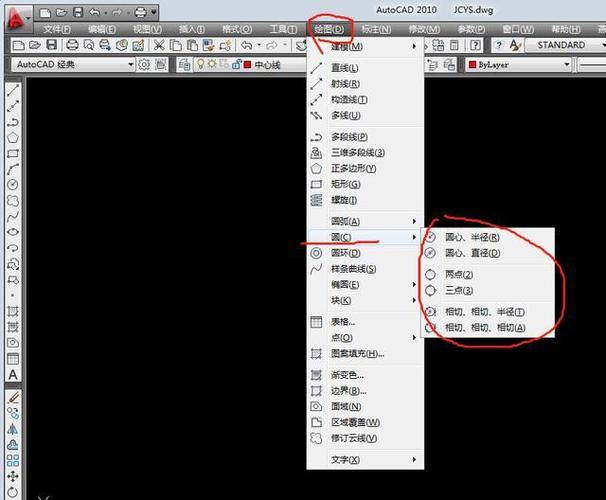

- CIRCLE（圆）：绘制圆形，提供多种定义方式，如圆心+半径、圆心+直径、三点定圆等。
- ARC（圆弧）：绘制圆弧，可通过起点、端点和圆心、角度等参数组合定义。
- RECTANG（矩形）：创建矩形，只需指定对角点即可，支持倒角、圆角等参数设置。
- POLYGON（多边形）：绘制正多边形，可设置边数（3-1024），通过内接圆、外切圆或边长定义。
- BHATCH（图案填充）：在封闭区域内填充图案，如剖面线、材质纹理等，支持自定义比例和角度。
修改类命令
修改类命令用于编辑已绘制的图形,是实现设计调整的关键。
- ERASE（删除）：删除选中的对象，可通过交叉窗口或点选方式选择目标。
- MOVE（移动）：将对象从原位置移动到新位置，需指定基点和位移点。
- COPY（复制）：复制对象到指定位置，支持多重复制，通过位移或基点+第二点定位。
- OFFSET（偏移）：创建同心圆、平行线等，通过指定偏移距离生成新对象。
- TRIM（修剪）：以其他对象为剪切边，修剪掉指定对象的多余部分。
- EXTEND（延伸）：将对象延伸至指定的边界对象，与TRIM命令互为逆操作。
- ROTATE（旋转）：绕指定基点旋转对象，可输入角度或通过拖动确定旋转方向。
- SCALE（比例缩放）：按比例放大或缩小对象，需指定基点及比例因子。
标注类命令
标注类命令用于添加尺寸、文字等注释信息，确保设计信息的准确传达。
- DIMLINEAR（线性标注）：标注水平或垂直方向的尺寸，需指定延伸线和尺寸线位置。
- DIMALIGNED（对齐标注）：标注倾斜对象的实际长度，尺寸线与对象平行。
- DIMRADIUS/DIMDIAMETER（半径/直径标注）：标注圆或圆弧的半径或直径值。
- DIMANGULAR（角度标注）：标注两条非平行线、圆弧或圆的角度。
- MTEXT（多行文字）：创建多行文字段落，支持字体、高度、对齐方式等格式设置。
- LEADER（引线）：创建带文字说明的引线，常用于标注倒角、孔位等细节。
辅助工具类命令
辅助工具类命令提升绘图精度和效率,是CAD绘图的“隐形助手”。

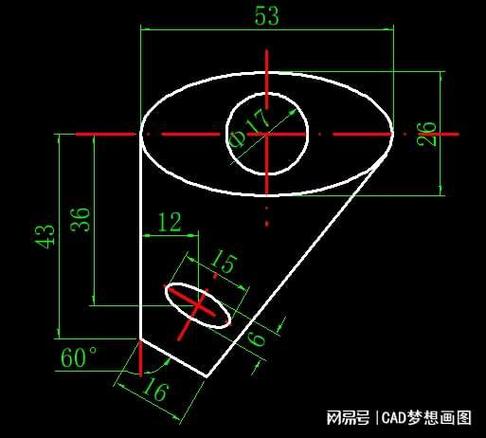

（图片来源网络，侵删）
- OSNAP（对象捕捉）：开启后可自动捕捉对象关键点（端点、中点、圆心等），确保绘图准确性。
- GRID（栅格）：显示均匀分布的栅格点，帮助定位和对齐对象，可通过F7键开关。
- ORTHO（正交模式）：限制绘制方向为水平或垂直，避免斜线误差，可通过F8键切换。
- LAYER（图层）：管理图形对象的图层，通过控制图层的可见性、冻结和锁定简化复杂图形编辑。
- BLOCK（块）：将多个对象创建为块，便于重复使用，减少绘图工作量。
部分相似命令功能对比表
| 命令 | 功能描述 | 适用场景 |
|---|---|---|
| COPY | 复制对象到新位置，原对象保留 | 需要保留原对象的多重复制 |
| OFFSET | 创建与原对象平行或同心的对象，偏移距离固定 | 绘制平行线、同心圆等 |
| TRIM | 以剪切边为界，删除对象超出部分 | 修剪多余线段，形成精确交角 |
| BREAK | 将对象在某点处断开或删除部分 | 断开直线、圆弧等，无需其他对象作为边界 |
| DIMLINEAR | 标注水平或垂直尺寸 | 标注矩形长度、宽度等 |
| DIMALIGNED | 标注倾斜对象的实际长度 | 标注斜边、非水平/垂直尺寸 |
相关问答FAQs
Q1: CAD 2010中如何快速选择多个对象？
A1: 可通过以下方式快速选择对象：
① 窗口选择（W）：从左向右拖动鼠标，完全包含在窗口内的对象被选中；
② 交叉窗口（C）：从右向左拖动鼠标，与窗口相交或完全包含的对象均被选中；
③ 栏选（F）：输入F后绘制多段直线，与直线相交的对象被选中；
④ 组选择（G）：将常用对象创建为组，通过组名快速选择所有成员。
Q2: CAD 2010中标注尺寸时文字显示为问号如何解决？
A2: 文字显示为问号通常是由于字体缺失或编码不匹配导致，可按以下步骤解决：
① 替换字体：输入FONTALT命令，在弹出的对话框中指定替代字体（如simplex.shx）；
② 重命名字体：将图纸中缺失的字体文件（如txt.shx）替换为本地存在的字体；
③ 检查文字样式：输入STYLE命令，检查当前文字样式使用的字体是否正确，修改为系统支持的字体（如isocp.shx）；
④ 更新标注：使用-PURGE命令清理未使用的文字样式，然后重新标注尺寸。
