CAD命令编辑器是计算机辅助设计（CAD）软件中用于高效管理和执行绘图命令的核心工具，它通过文本或图形化界面允许用户直接输入、修改、存储和调用命令，从而简化复杂设计流程，提升绘图效率，无论是AutoCAD、DraftSight还是中望CAD等专业软件，命令编辑器都是连接用户操作与软件底层逻辑的关键桥梁，尤其对于需要批量处理重复任务或自定义工作流程的设计师而言,其重要性不言而喻。
命令编辑器的核心功能与界面组成

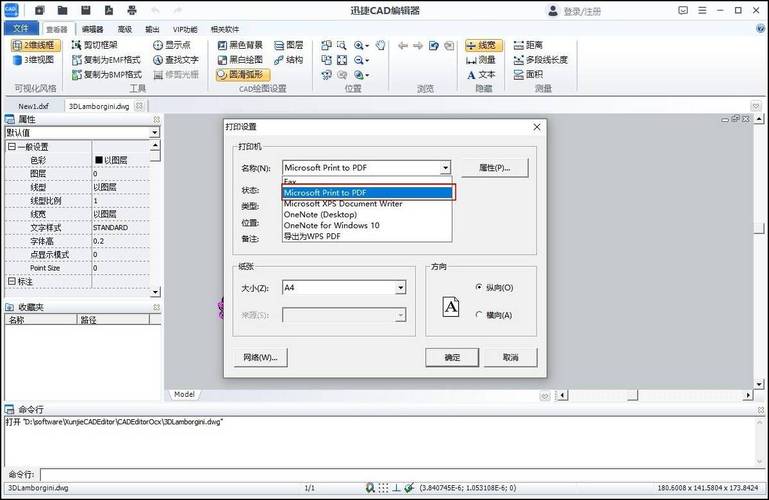

CAD命令编辑器通常分为文本编辑器和可视化编辑器两种类型，前者以命令行形式存在，后者则以对话框或面板形式提供图形化操作入口，以AutoCAD为例，其命令编辑器（COMMANDLINE命令）可通过快捷键Ctrl+9调出，界面包含历史记录区、输入区和自动补全提示区，历史记录区保存最近执行的命令，方便用户回溯；输入区支持键盘输入命令及参数，如LINE命令后需指定起点坐标；自动补全功能则通过下拉列表显示匹配命令，减少记忆负担，部分软件还支持宏录制功能，允许用户将一系列操作录制为可重复执行的脚本，例如将“绘制矩形-填充图案-标注尺寸”流程保存为宏,一键调用即可完成重复性工作。
命令编辑器的进阶应用技巧
-
命令别名与快捷键自定义
用户可通过修改CAD软件的acad.pgp文件（AutoCAD）或类似配置文件，为常用命令设置简短别名，将LINE命令简化为L，CIRCLE简化为C，输入时只需键入1-2个字符即可触发命令，大幅提升绘图速度，命令编辑器支持快捷键绑定，如Ctrl+1打开特性面板，Ctrl+2打开设计中心,这些快捷键可通过自定义界面设置进行调整。 -
参数化与脚本编程
对于高级用户，命令编辑器可作为编程接口，通过脚本语言（如AutoLISP、Visual LISP）实现自动化设计，编写AutoLISP程序批量生成不同尺寸的螺栓孔，或使用-SCRIPT命令执行包含数百条指令的文本文件，避免手动重复操作，参数化设计中，命令编辑器允许输入变量表达式，如@<长度<角度>（极坐标）或@X,Y,Z（笛卡尔坐标）,实现精确几何建模。 -
动态输入与实时预览
部分CAD软件的命令编辑器支持动态输入功能（DYNMODE命令），在输入命令时，光标附近会显示参数提示框，用户可直接输入数值而无需查看命令行，绘制圆时，动态输入框会实时显示半径或直径，并预览图形变化,帮助用户直观调整尺寸。

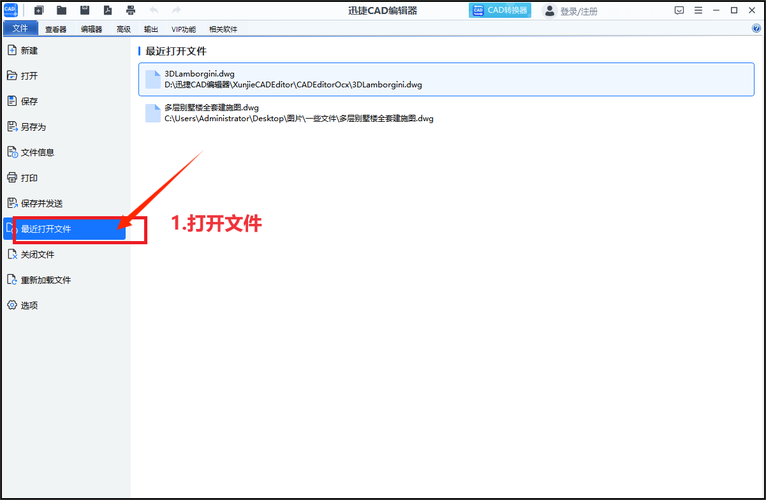

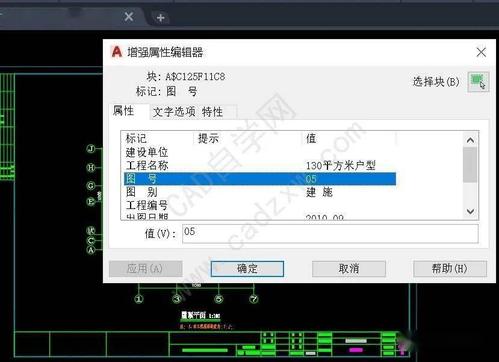

（图片来源网络，侵删）
命令编辑器在不同CAD软件中的差异
| 软件名称 | 命令编辑器类型 | 特色功能 |
|---|---|---|
| AutoCAD | 文本命令行+LISP编辑器 | 支持AutoLISP脚本、动作录制、自定义工作空间 |
| DraftSight | 图形化命令面板 | 集成命令搜索栏，支持历史命令过滤，兼容AutoCAD命令语法 |
| 中望CAD | 智能命令行+宏管理器 | 内置中文命令提示，支持VB.NET脚本开发，提供命令向导 |
| SolidWorks | 实时命令条（非传统编辑器） | 特征建模命令动态显示，支持草图绘制时的智能推理 |
常见问题与解决方案
在使用命令编辑器时，用户可能会遇到命令无法识别、脚本执行失败或界面显示异常等问题，当输入L命令却触发LINE而非LAYER时，需检查acad.pgp文件中别名是否冲突；若脚本运行报错，可通过命令行的*ERROR*提示定位语法错误，或使用ECHO命令调试变量值，命令编辑器的字体大小、颜色和透明度可通过OPTIONS命令中的“显示”选项卡自定义,以适应不同用户的视觉习惯。
相关问答FAQs
Q1：如何通过命令编辑器批量删除图层中的特定对象？
A1：可通过编写简单脚本实现，在AutoCAD中使用-LAYER命令冻结无关图层，再使用SELECT命令选择目标对象（如SELECT后输入[对象类型]），最后执行ERASE命令删除，具体步骤为：
- 输入
-LAYER→ 输入F（冻结）→ 输入要冻结的图层名； - 输入
SELECT→ 输入P（选择上次选择的对象）或直接框选； - 输入
ERASE→ 确认删除。
对于批量操作，可将上述命令保存为.scr脚本文件，用SCRIPT命令执行。
Q2：命令编辑器中的“动态输入”功能如何关闭？
A2：动态输入功能可通过以下步骤关闭：
- 输入
DYNMODE命令，按回车； - 输入
0（关闭）或2（仅启用指针输入）； - 按回车确认。
或在“选项”对话框（OPTIONS命令）中切换到“显示”选项卡，取消勾选“动态输入”复选框，关闭后，命令参数将仅在命令行显示,适合习惯传统操作的用户。
