在CAD软件中,分割线段命令是一项非常实用的工具，它允许用户将一条或多条线段按照指定的条件或数量进行拆分，从而满足复杂绘图需求，无论是建筑设计中的墙体分段，还是机械制图中的零件细节处理，分割线段都能有效提升绘图效率，本文将详细介绍CAD中分割线段命令的使用方法、操作步骤、注意事项以及实际应用场景，帮助用户全面掌握这一功能。

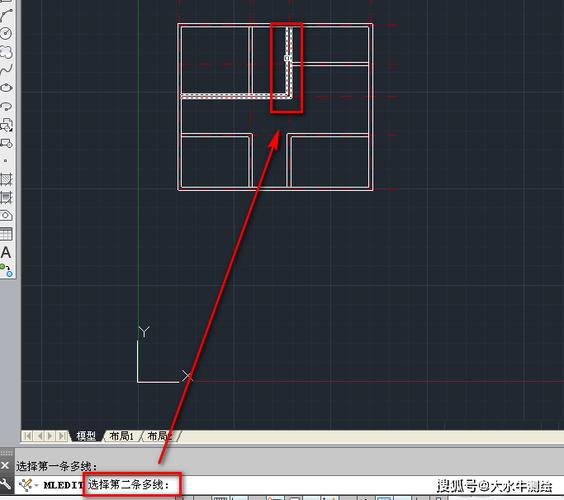

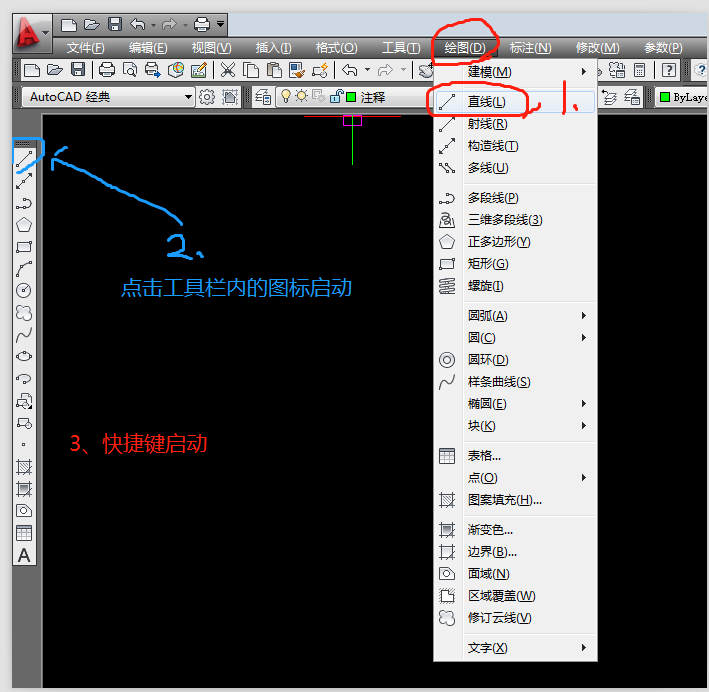

我们需要明确CAD中分割线段命令的名称和位置,在不同版本的CAD软件中，该命令可能被称为“DIVIDE”（等分）或“MEASURE”（测量）。“DIVIDE”命令是将线段等分成指定数量的等长部分，而“MEASURE”命令则是按照指定的距离进行分割，这两个命令虽然都能实现线段分割，但适用场景和操作逻辑有所不同，以AutoCAD为例，用户可以通过以下方式调用命令：在命令行输入“DIVIDE”或“MEASURE”后按回车键，或通过“绘图”菜单下的“点”子菜单找到对应选项。
我们以“DIVIDE”命令为例，详细介绍其操作步骤，假设用户需要将一条长度为1000mm的水平线段等分成5份，具体操作如下：1. 启动AutoCAD软件，绘制或打开包含目标线段的图形文件；2. 在命令行输入“DIVIDE”并按回车键；3. 根据提示选择需要分割的线段，此时命令行会显示“输入线段数目或[块(B)]：”，用户输入数字“5”并按回车键；4. 此时线段上会显示等分点，但默认情况下这些点可能非常小，难以观察，用户需要通过修改点的样式来使其可见：在命令行输入“DDPTYPE”或通过“格式”菜单下的“点样式”选项，选择一个明显的点样式（如“叉号”或“圆圈”），然后点击“确定”即可看到等分效果，如果需要将等分点转换为实际线段，可以使用“定数等分”后的点作为参考，结合“修剪”或“打断”命令完成分割。
对于“MEASURE”命令，操作流程与“DIVIDE”类似，但核心区别在于分割方式，用户需要将一条线段每隔200mm分割一次，操作步骤如下：1. 输入“MEASURE”命令并按回车键；2. 选择目标线段；3. 命令行提示“指定线段长度：”，输入“200”并按回车键；4. 线段上会按照200mm的间隔显示分割点，同样，用户需要调整点样式以确认分割效果，需要注意的是，“MEASURE”命令的分割是从线段的起点开始的，且最后一段的长度可能小于指定的间隔值，这取决于线段总长是否能被间隔值整除。

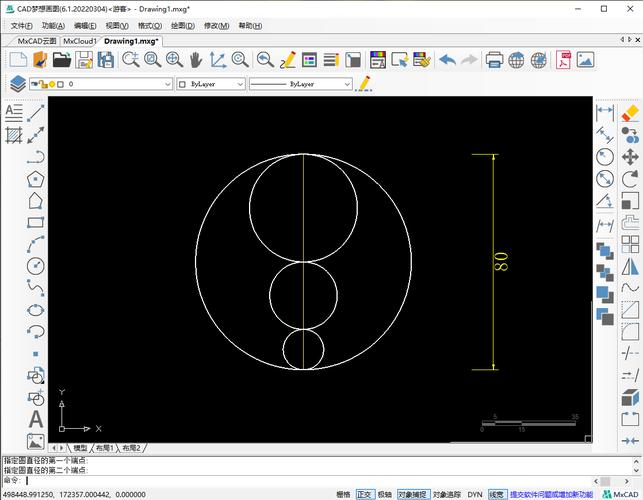

在实际应用中,分割线段命令常与CAD的其他功能结合使用，在建筑设计中，用户可以通过“DIVIDE”命令将墙体线等分后，插入门窗符号；在机械制图中，利用“MEASURE”命令在轴线上标记螺栓孔的位置，分割线段还可以用于创建阵列或路径排列的对象，用户可以先等分一条曲线，然后在等分点上放置圆形，形成沿曲线分布的孔洞阵列，这种操作比手动逐个放置对象更加高效，且精度更高。
使用分割线段命令时需要注意以下几点：1. 点样式的重要性：默认的点样式可能难以观察，尤其是在小比例图形中，因此务必根据需要调整点样式；2. 图层管理：分割点默认放置在当前图层，如果需要单独管理，建议在分割前创建专用图层；3. 块的应用：在“DIVIDE”或“MEASURE”命令中，选择“块(B)”选项可以直接在分割点插入预设的图块，例如在等分线上插入树木、灯具等符号，但需确保图块已提前定义；4. 三维图形中的限制：在三维空间中，分割线段命令仅适用于二维线段，无法直接分割三维实体，需要通过其他方法（如“剖切”命令）实现。
为了更直观地理解分割线段命令的应用,以下通过表格对比“DIVIDE”和“MEASURE”命令的特点：
| 命令名称 | 分割方式 | 适用场景 | 输入参数 | 特点 |
|---|---|---|---|---|
| DIVIDE | 等分成指定数量的等长部分 | 需要将线段均匀分割，如对称布局 | 线段数目（整数） | 分割后的各段长度相等，适合需要均匀分布的场景 |
| MEASURE | 按照指定距离分割 | 需要按固定间隔分割，如标注尺寸 | 线段长度（数值） | 从起点开始按间隔分割，最后一段可能不足指定长度 |
在实际操作中,用户可能会遇到一些常见问题，分割点不显示或显示异常，这通常是由于点样式设置不当或图形显示比例过小导致的，解决方法是调整点样式或使用“重生成”命令（输入“RE”并回车）刷新显示，如果分割后的点无法捕捉，可能是对象捕捉设置未启用，需确保“节点”捕捉模式已勾选。
我们通过一个综合案例来展示分割线段命令的强大功能,假设用户需要绘制一个圆形花坛，并在其边缘均匀放置10个石凳，操作步骤如下：1. 绘制一个半径为5000mm的圆形作为花坛轮廓；2. 使用“DIVIDE”命令，选择圆形，输入等分数目“10”；3. 调整点样式，确保等分点可见；4. 定义一个石凳的图块（包含座椅和底座）；5. 再次使用“DIVIDE”命令，选择“块(B)”选项，输入块名“石凳”，并设置对齐方式；6. 确认后，石凳会自动沿圆形花坛均匀分布，通过这一系列操作，用户可以快速完成复杂布局，而无需手动逐个调整对象位置。
相关问答FAQs：
-
问：为什么使用分割线段命令后看不到分割点？
答：这通常是由于点样式设置不当导致的，请输入“DDPTYPE”命令，在弹出的“点样式”对话框中选择一个明显的样式（如“×”或“○”），并调整点大小，然后点击“确定”即可，确保图形显示比例适中，避免因比例过小导致点不可见。 -
问：分割线段命令能否用于三维实体？
答：不能，CAD的“DIVIDE”和“MEASURE”命令仅适用于二维线段（如直线、多段线、圆弧等），无法直接分割三维实体，若需分割三维对象，可使用“剖切”（SLICE）或“分割”（SLICE）命令，或通过将三维实体转换为二维线段后再进行分割。
