核心概念：什么是 USB HID 命令？

首先要明确一个关键点：USB HID 并没有一个像网络协议那样标准化的“命令”列表。

它不像 Modbus 或 SPI 有固定的 0x03 读寄存器、0x06 写寄存器这样的操作码，相反，HID 的“命令”是通过一个数据包（称为 Report）来传递的，而这个数据包的格式和内容由设备自己定义。

• 设备端（固件）：开发者设计一个数据结构（一个包含 8 个字节的数组），并规定每个字段的含义，第一个字节是按键码，第二个字节是鼠标 X 轴偏移，第三个字节是鼠标 Y 轴偏移。
• 主机端（驱动/应用程序）：必须知道并遵守这个预先定义好的数据格式，当主机收到这个数据包时,它会按照预先的约定去解析每个字节。

当谈论“HID 命令”时，我们实际上是在谈论“自定义的 Report 格式”以及“如何通过这个格式来发送指令或数据”。

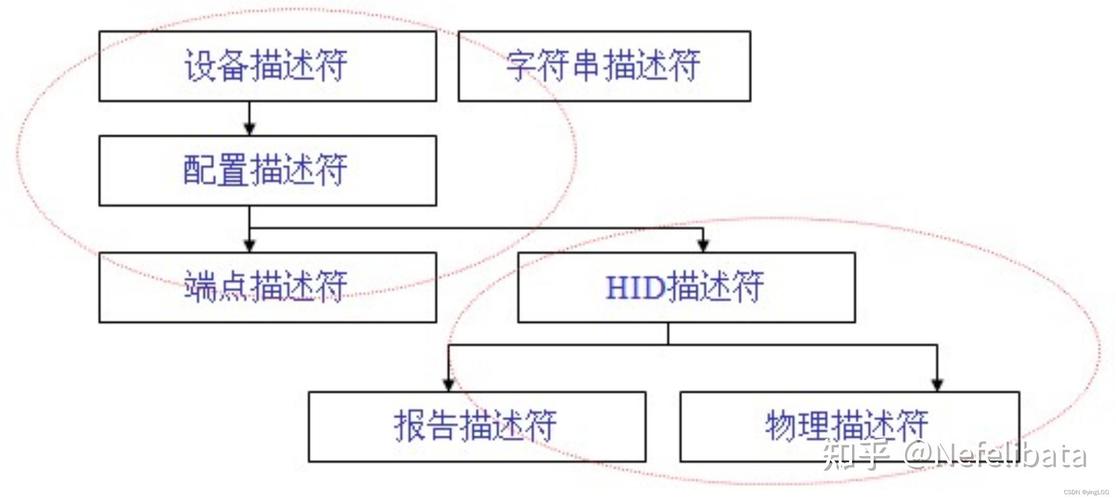

HID 的基石：Report 描述符

理解 Report 描述符是掌握 HID 命令的关键，它是设备向主机描述自己数据结构的“说明书”，主机通过解析这个描述符,才能知道：

• 设备有哪些功能（有 64 个按键，一个 X 轴，一个 Y 轴）。
• 每个功能的数据是什么类型（是按键（Usage Page 0x07）、鼠标（Usage Page 0x01）还是自定义数据（Usage Page 0xFF00））。
• 数据的格式（是数组、变量还是常量）。
• 数据的范围和逻辑最小/最大值。

一个典型的 HID 命令（数据包）的生成流程如下：

1. 设计 Report 描述符：在设备固件中，开发者定义好 Report 描述符。
2. 主机枚举并解析：当设备插入时，主机读取并解析这个 Report 描述符，生成一个“报告 ID”（Report ID）和“报告大小”的映射关系。
3. 构建数据包：设备根据 Report 描述符的格式,填充一个数据数组。
4. 发送数据包：设备通过 USB 端点（通常是端点 1 IN/OUT）将这个数据包发送给主机。
5. 主机解析：主机收到数据包后，根据之前解析的 Report 描述符,正确地解读出数据。

HID 命令的实际形式与示例

让我们来看几个具体的例子，理解 HID 命令是如何工作的。

示例 1：最简单的自定义设备

假设我们想做一个设备，它只有一个功能：当主机发送一个 0xAA 命令时，设备上的 LED 亮；发送 0x55 时，LED 灭。

设备端（固件设计）：

1. 定义 Report 描述符： 这个设备需要一个输入报告（从设备到主机，通常用于状态反馈，我收到了命令”）和一个输出报告（从主机到设备，用于控制命令，点亮 LED”）。


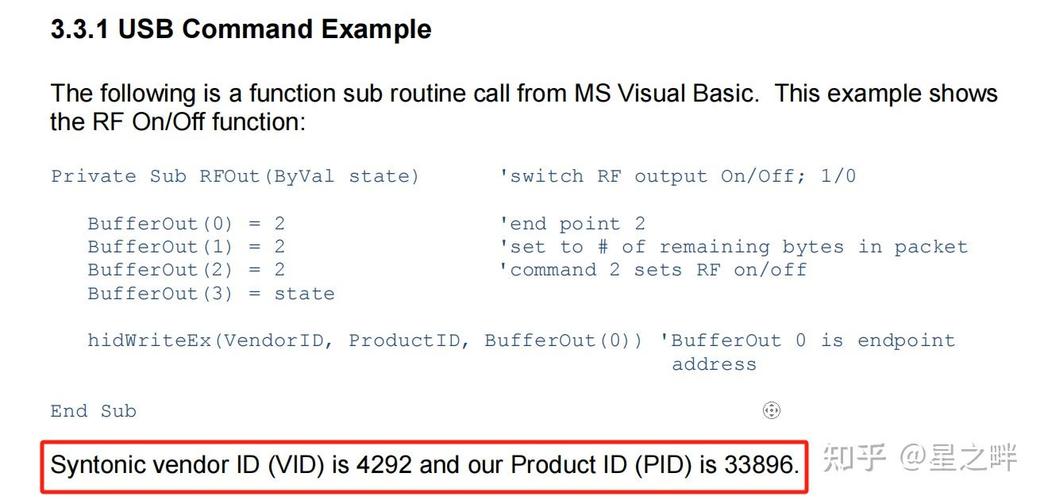

   （图片来源网络，侵删）

   一个简化的描述符可能是这样的（使用 C 语言风格描述）：

   // 输出报告: 1字节，用于接收主机的控制命令
   0x06, 0xFF, 0xFF, // Usage Page (Vendor Defined 0xFF00)
   0x09, 0x01,       // Usage (Vendor Usage 1)
   0x15, 0x00,       // Logical Minimum (0)
   0x26, 0xFF, 0x00, // Logical Maximum (255)
   0x75, 0x08,       // Report Size (8 bits)
   0x95, 0x01,       // Report Count (1)
   0x09, 0x00,       // Usage (Vendor Usage 0)
   0x81, 0x02,       // Input (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position)
   0x09, 0x00,       // Usage (Vendor Usage 0)
   0x91, 0x02,       // Output (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position,Non-volatile)
   0xC0,             // End Collection

   解读：

   • Usage Page 0xFF00：表示这是厂商自定义的功能。
   • Output Report：定义了一个 8 位（1字节）的输出报告，这就是我们的“命令”入口，主机向这个报告写入 0xAA 或 0x55。
   • Input Report：定义了一个 8 位的输入报告，设备可以用来反馈状态，命令已收到”。

2. 固件逻辑：

   • 在固件的 USB_Setup() 或中断服务程序中，检查是否有数据从主机的 Output Report 端点（通常是端点 1 OUT）到来。
   • 如果收到了数据，读取这个 1 字节的数据。
   • 如果数据是 0xAA，点亮 LED；如果是 0x55，熄灭 LED。
   • （可选）向主机的 Input Report 端点（端点 1 IN）发送一个 0x01，表示“操作成功”。

主机端（应用程序设计，Python + hidapi）：

import hid
# 1. 打开设备 (需要知道设备的 Vendor ID 和 Product ID)
device = hid.hid_open(0x1234, 0x0001) # 替换成你的 VID/PID
if not device:
    print("设备未找到!")
    exit()
# 2. 发送命令：点亮 LED
# hid_write 的第二个参数就是 Output Report 的数据
# 注意：有些设备可能需要一个 Report ID (通常是第一个字节)
# 假设我们的 Report ID 是 0
command_on = [0x00, 0xAA] # Report ID (0) + Command (0xAA)
hid_write(device, command_on)
# 3. 发送命令：熄灭 LED
command_off = [0x00, 0x55] # Report ID (0) + Command (0x55)
hid_write(device, command_off)
# 4. (可选) 读取设备反馈的数据
# hid_read 会从 Input Report 端点读取数据
data = hid_read(device, 64, 5000) # 读取最多64字节，超时5秒
if data:
    print(f"从设备收到反馈: {data}")
hid_close(device)

在这个例子中，[0xAA] 和 [0x55] 就是我们的“HID 命令”。

示例 2：更复杂的命令（带 Report ID）

当一个设备有多个功能（同时处理键盘、鼠标和自定义命令）时，就需要使用 Report ID 来区分不同的报告。

假设一个设备：

• Report ID 1：键盘输入。
• Report ID 2：鼠标输入。
• Report ID 3：自定义控制命令。

主机发送命令给 Report ID 3：

数据包的结构会是：[Report ID] + [Command Data]

发送一个“读取设备版本号”的命令：

• Report ID: 0x03
• Command: 0x01 (代表“读取版本号”)
• 数据包: [0x03, 0x01]

设备收到 [0x03, 0x01] 后，就知道这是发给“自定义控制”功能的“读取版本号”命令，然后执行相应操作，并通过 Input Report（Report ID 0x03）将版本号（如 0x01, 0x00 代表 V1.0）发回。

通用 HID (HID) vs. 自定义 HID (Vendor-defined)

对于大多数开发者来说，自定义 HID 是更常用的选择,因为它给予了最大的自由度。

实用工具和库

• 分析工具:

  • HIDusbfy: Windows 下的经典工具，可以实时监控 HID 通信，查看收发的 Report 数据。

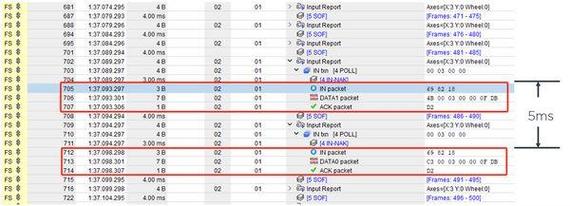

  • Wireshark + USBPcap: 可以抓取底层的 USB 数据包,非常强大。
  • Linux hidrd: 命令行工具，用于转换和解析 Report 描述符。

• 主机端开发库:

  • hidapi: 跨平台 (Windows, macOS, Linux, Android) 的 C/C++ 库，是开发 HID 应用的首选。
  • Python hidapi: Python 封装的 hidapi,使用非常方便。
  • .NET HidLibrary: .NET 平台下常用的库。
  • Java jinput / hid4java: Java 平台下的库。

1. HID 命令的本质：不是固定的指令码，而是遵循设备自定义格式的数据包（Report）。
2. 核心是 Report 描述符：它是设备与主机之间的“协议说明书”,定义了数据包的结构和含义。
3. 双向通信：使用 Input Report（设备→主机）和 Output Report（主机→设备）进行数据交换。
4. 灵活性：自定义 HID 极其灵活，允许你设计任何你需要的数据格式，是嵌入式与 PC 通信的强大工具。
5. 开发流程：
   • 设备端：编写固件，定义 Report 描述符,实现数据收发逻辑。
   • 主机端：使用 HID 库（如 hidapi），根据设备的 Report 描述符来构建和解析数据包。

理解了这些，你就可以开始设计自己的 USB HID 设备和与之通信的应用程序了。
