核心展点命令

在CASS中，最常用、最核心的展点命令是 PL。

（图片来源网络，侵删）

命令名称: PL (是 PLot 的缩写)
命令全称: dtpp
功能: 将文本格式的坐标数据文件展绘到当前图形中,并根据设定的样式生成点号和高程。

这个命令通常通过菜单栏或工具栏来调用，但其快捷命令就是 PL。

标准操作步骤

以下是使用 PL 命令进行展点的详细步骤：

第一步：准备数据文件

数据来源: 您的测量数据通常是从全站仪或GNRS手簿导出的。
数据格式: CASS要求的数据文件是 纯文本格式，通常是 .txt 或 .dat 文件。
数据格式规范:
- 编码格式: 建议使用 ANSI 或 UTF-8 编码,避免出现乱码。
- : 文件中的每一行代表一个测点，包含 点号、东坐标（Y）、北坐标（X）、高程（H） 这四个基本信息。
- 分隔符: 各数据之间可以用 空格、逗号、Tab键 等作为分隔符。

示例数据文件格式 (points.txt):

（图片来源网络，侵删）

// 这是一个注释行，CASS会自动忽略
K1 52345.678 31245.123 45.678
K2 52350.123 31248.456 46.123
K3 52348.987 31252.789 45.987
D1,52355.111,31255.222,47.111
D2 52360.000 31260.000 48.000

注意:

点号可以是数字、字母或其组合。
坐标和高程必须是数字。
注释行（以开头）和空行会被跳过。

第二步：在CASS中执行展点命令

启动命令:
- 命令行输入: 在CASS的命令行中直接输入 PL,然后按回车键。

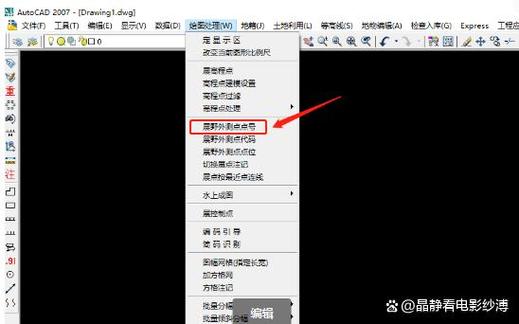

- 菜单栏: 点击顶部菜单栏的 绘图处理 -> 展点 -> 展野外测点点号。
- 工具栏: 在右侧的“CASS”工具栏中找到“展点”图标并点击。
选择数据文件:
- 命令启动后，系统会弹出一个“选择数据文件”的对话框。
- 找到并选择您第一步准备好的坐标数据文件（points.txt），然后点击“打开”。
设置展点参数:
- 打开文件后，命令行会提示您输入展点参数，通常如下：
```
注记高程点的间隔(0-100): <1.0>  // 输入数字后按回车
```
- 参数解释:
  - 这个参数控制高程注记的密度，它不是指图上距离，而是指每隔几个点注记一次高程。
  - 输入 1，则所有点的高程都会被注记；输入 2，则每隔一个点（即第1、3、5...个点）注记高程；输入 10,则每10个点注记一次高程。
  - 为了图面清晰，如果点很多，可以输入一个大于1的数字（如 5 或 10），如果点少，可以直接按回车使用默认值 1。
完成展点:
- 设置完参数后,按回车键。
- CASS会立即读取文件数据,并将所有点按照其坐标精确地绘制在CAD图上。
- 每个点旁边会显示其点号，并根据您设置的间隔显示高程，系统会自动为每个点创建一个“块”（Block）,方便后续编辑。

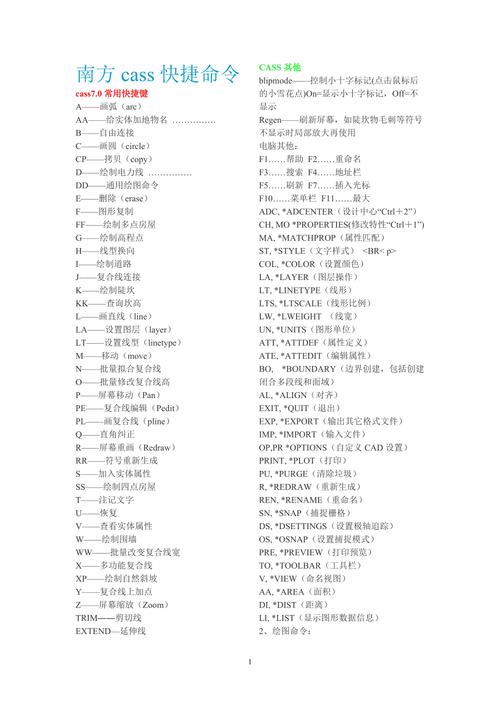

其他相关展点命令

除了最常用的 PL（展点号+高程），CASS还提供了一些其他展点命令,以满足不同需求：

命令	菜单路径	功能描述
`PL`	`绘图处理` -> `展野外测点点号`	最常用，展点号和高程，是后续绘制地形图的基础。
`PG`	`绘图处理` -> `展高程点`	只展点的高程，不展点号，适用于只需要高程信息，不关心点号的场景。
`DW`	`绘图处理` -> `展控制点`	专门用于展绘控制点（如导线点、水准点），并会自动绘制控制点符号。
`ZD`	`绘图处理` -> `展测站点`	展绘测站点（仪器架设点）的坐标，常用于放样或数据检核。
`ZS`	`绘图处理` -> `展碎部点`	功能与 `PL` 类似，但更侧重于碎部点的展绘。

常见问题与解决方法

问题1：展出的点位置不正确，或者提示“无法识别坐标”。

原因: 数据文件格式错误，最常见的问题是：
- 坐标顺序错误（X和Y颠倒了）。
- 数据之间没有用空格或逗号等分隔符隔开。
- 文件中包含了非数字或非注释的无效行。
解决方法:
1. 用记事本或Notepad++等文本编辑器打开您的数据文件。
2. 仔细检查每一行，确保格式为：点号 X Y H 或 点号,Y,H (X为北坐标，Y为东坐标)。
3. 确保所有数字都是有效的,没有多余的字符。

问题2：展出的点号或高程显示为问号或乱码。

原因: 文件编码问题,CASS无法正确识别您保存文件时使用的编码格式。
解决方法:
1. 用文本编辑器（如Notepad++）打开文件。
2. 在菜单栏找到“编码”选项。
3. 尝试将其转换为 ANSI 编码（中文Windows环境下最常用），然后另存为新文件,再用新文件进行展点。

问题3：图面上点号和高程太大/太小，看不清或重叠。

原因: 展出时没有统一设置点号和高程的文字样式和大小。
解决方法:
1. 修改全局比例因子: 在展点前，可以在CASS的“绘图处理”菜单中找到“改变比例尺”或类似命令,设置一个合适的全局比例因子。
2. 修改文字样式: 展点完成后，可以选中所有展出的点号和高程文字，然后使用CAD的 MATCHPROP (特性匹配) 或 SCALE (缩放) 命令来统一调整其大小和样式。
3. 使用“批量处理”功能: CASS通常提供“批量改文本”功能,可以一次性修改所有点号或高程的文字高度。

问题4：如何展带编码的点？

原因: 如果您的数据文件中还包含了地物编码（如 F0 表示房角， K0 表示控制点等），直接用 PL 命令可能不会自动连线。
解决方法:
1. 确保数据文件格式为：点号,编码,X,Y,H。
2. 使用 PL 命令展点后,这些编码信息已经被记录在点的属性中。
3. 使用CASS的“绘图处理” -> “展高程点” -> “识别并展高程点”或类似功能，或者使用“工程应用”菜单下的“生成数据文件”等工具，CASS可以根据编码自动绘制出相应的地物（如房屋、道路等）。

步骤	操作	关键点
准备数据	创建 `.txt` 或 `.dat` 文件	格式：`点号 X Y H`，用空格或逗号分隔，避免乱码。
执行命令	输入 `PL` 命令	通过命令行、菜单或工具栏均可启动。
选择文件	在弹出的对话框中选择数据文件	确保文件路径和名称正确。
设置参数	输入高程注记间隔	控制图面注记的疏密程度，例如输入 `5`。
检查结果	在CAD中查看展出的点	检查位置、点号、高程是否正确。
