在ANSYS有限元分析中,F命令是施加节点力载荷的核心指令，主要用于在特定节点上定义集中力、力矩或温度载荷等，该命令属于ANSYS经典环境（如ANSYS APDL）中的基本载荷操作，通过直接指定节点编号和载荷值，实现对模型力学、热学等多物理场边界条件的精准控制，以下是关于ANSYS F命令的详细解析：

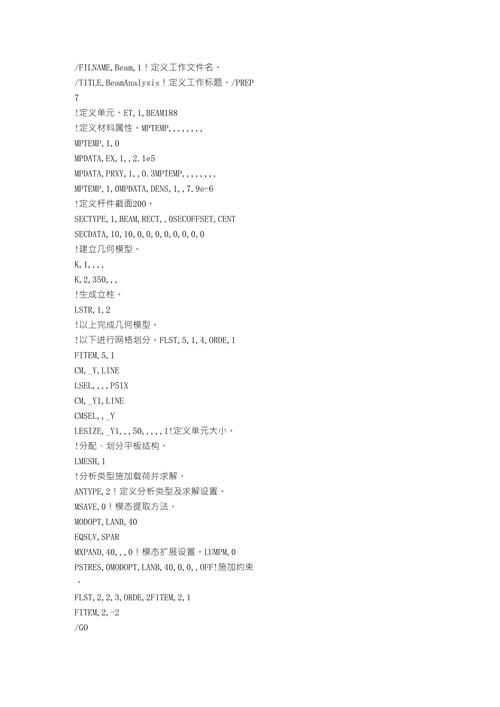

（图片来源网络，侵删）
F命令的基本语法与参数
F命令的基本格式为：F, Node, Lab, Value, Value2, NEND, NINC，各参数含义如下：
- Node：目标节点编号，若为
ALL则施加到所有节点。 - Lab：载荷类型标识，常用值包括：
FX、FY、FZ：分别沿X、Y、Z方向的集中力。MX、MY、MZ：分别绕X、Y、Z轴的力矩。TEMP：温度载荷（热分析）。HEAT：热流量（热分析）。
- Value：载荷大小，可为实数或变量（如
FORCE）。 - Value2：载荷方向或第二个分量（如圆柱坐标系下的
FY和FZ需同时定义）。 - NEND, NINC：节点范围和步长（如
F, 10, FX, 100, , 20, 2表示对节点10、12、14...20施加100N的X向力）。
F命令的典型应用场景
-
结构静力学分析
在桥梁或机械部件分析中，通过F命令在关键节点施加集中载荷，在悬臂梁的自由端施加竖直向下的力：N, 1, 0, 0, 0 ! 定义节点1（固定端） N, 2, 10, 0, 0 ! 定义节点2（自由端） F, 2, FY, -1000 ! 在节点2施加-1000N的Y向力
-
模态分析中的预应力加载
需先通过F命令施加预载荷，再进行模态求解：SOLU ! 进入求解模块 ANTYPE, STATIC ! 静力分析 F, 100, FX, 5000 ! 施加预载荷 SOLVE ! 求解静力 ANTYPE, MODAL ! 切换到模态分析 PSTRES, ON ! 开启预应力效应
-
热分析中的热流载荷
在芯片散热分析中，通过F命令在散热基板节点施加热流：

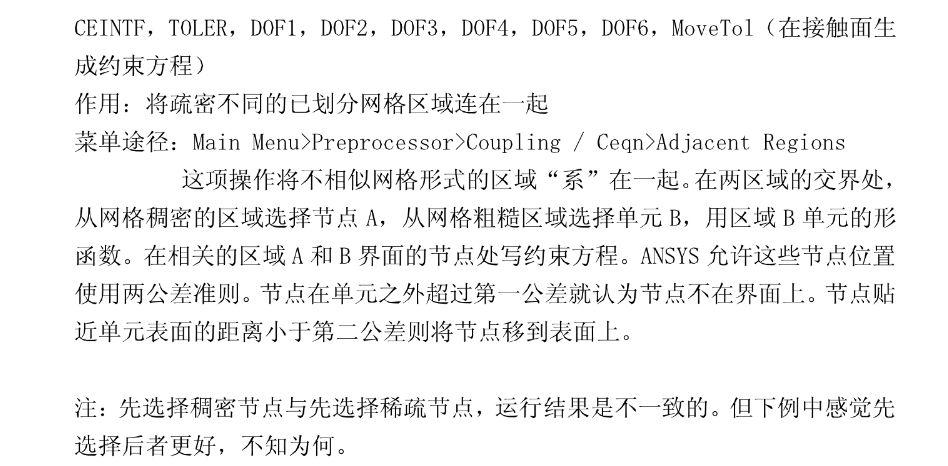

（图片来源网络，侵删）F, 50, HEAT, 50 ! 节点50处施加50W的热流
F命令的高级用法
-
表格输入与函数加载
通过*DIM定义表格变量，实现载荷的复杂分布：*DIM, FORCE_TAB, TABLE, 3, 1, 1, , Node FORCE_TAB(1,1,1) = 10, 20, 30 ! 节点10、20、30的载荷分别为10N、20N、30N F, , FX, %FORCE_TAB% ! 通过表格施加载荷
-
节点坐标系下的载荷施加
若载荷需沿局部坐标系方向，需先旋转节点坐标系：*VROTAT, CSYS_ID, , , , , , , , 1 ! 旋转节点坐标系到CSYS_ID F, 5, FX, 200 ! 施加局部X方向的力
-
与DOF耦合的载荷控制
在瞬态分析中，通过*DO循环实现载荷的时变加载：*DO, T, 0, 1, 0.1 TIME, T F, 10, FY, -100*T ! 载荷随时间线性增加 SOLVE *ENDDO
F命令的注意事项
- 节点有效性检查
施加载荷前需确保节点存在，可通过NLIST或NPLOT验证。 - 单位一致性
载荷值需与模型单位系统（如SI或英制）匹配，避免单位错误导致结果失真。 - 重复载荷的叠加
同一节点多次施加同类载荷时，ANSYS会自动叠加（如F,5,FX,100后F,5,FX,200，最终结果为300N）。 - 与FE命令的区别
F命令施加节点力，而FE命令施加单元表面力（如压力），两者不可混用。
常见错误与解决方案
| 错误现象 | 可能原因 | 解决方案 |
|---|---|---|
| 载荷未生效 | 节点编号错误或未激活 | 检查节点编号，确保在激活单元上 |
| 结果异常 | 载荷方向与全局坐标系冲突 | 使用NROTAT调整节点坐标系 |
| 求解不收敛 | 载荷过大或约束不足 | 分步加载或检查边界条件 |
相关问答FAQs
Q1: 如何在圆柱坐标系下使用F命令施加径向力？
A1: 首需激活局部圆柱坐标系（如CSYS,1），然后指定Lab=FR（径向力）。
（图片来源网络，侵删）
CSYS, 1 ! 激活全局圆柱坐标系 N, 10, 5, 90, 0 ! 定义节点（R=5, θ=90°） F, 10, FR, 100 ! 施加100N径向力
Q2: F命令能否用于施加温度相关的热载荷？
A2: 可以，但需结合BF命令定义温度场，先通过BF节点温度，再用F命令施加热流：
BF, 5, TEMP, 100 ! 定义节点5温度为100℃ F, 5, HEAT, 50 ! 施加50W热流
