SolidWorks拉伸命令是三维建模中最基础且使用频率最高的工具之一,它通过将二维草图轮廓沿垂直方向延伸，生成三维实体或曲面特征，无论是简单的零件建模还是复杂的装配体设计，拉伸命令都扮演着不可或缺的角色，熟练掌握其操作方法和参数设置，能显著提升建模效率和设计精度。

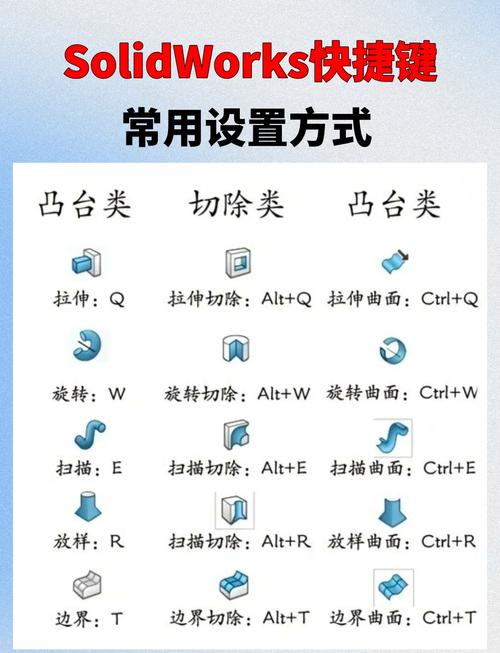

拉伸命令的入口位于“特征”选项卡下的“拉伸凸台/基体”按钮（用于生成实体）或“拉伸曲面”按钮（用于生成曲面），使用前需先绘制或选择一个闭合的二维草图轮廓，轮廓可以是单一或多个不相交的实体，但若要生成实体，轮廓必须完全闭合，对于开放轮廓，则只能生成曲面，进入拉伸命令后，系统会弹出“拉伸”属性管理器，其中包含方向、深度、终止条件等关键参数设置，这些参数直接决定了拉伸特征的最终形态。
终止条件是拉伸命令的核心参数,常见的类型包括“给定深度”“成形到一面”“成形到顶点”“到离指定面指定的距离”以及“完全贯穿”等。“给定深度”是最基本的类型，允许用户输入具体数值或参考已有尺寸定义拉伸长度，适用于需要精确控制特征高度的场景；“成形到一面”会将拉伸特征延伸至指定的曲面或基准面，常用于与已有模型表面贴合的设计；“成形到顶点”则通过选择一个顶点来确定拉伸的终止位置，适用于非平面终止面的情况；“到离指定面指定的距离”允许在指定面的基础上再延伸一定距离，常用于需要预留间隙或过盈配合的设计；“完全贯穿”则会拉伸至贯穿所有现有几何体，适用于创建通孔或切割特征。

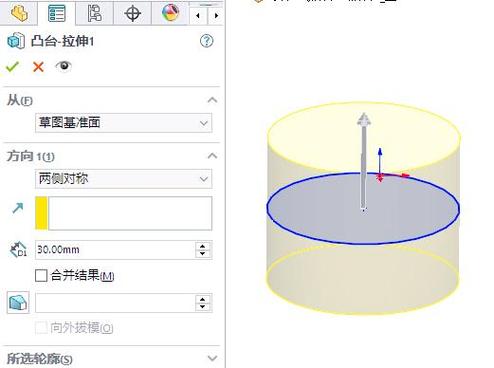

在拉伸方向控制上,默认情况下拉伸方向垂直于草图平面，用户可通过“反向”按钮切换拉伸方向，或选择“方向2”启用双向拉伸，双向拉伸时，可分别设置两个方向的终止条件和深度，例如在草图两侧生成对称或非对称的特征，若草图包含多个轮廓，可通过“所选轮廓”选项框选需要拉伸的实体，避免不必要的几何生成。

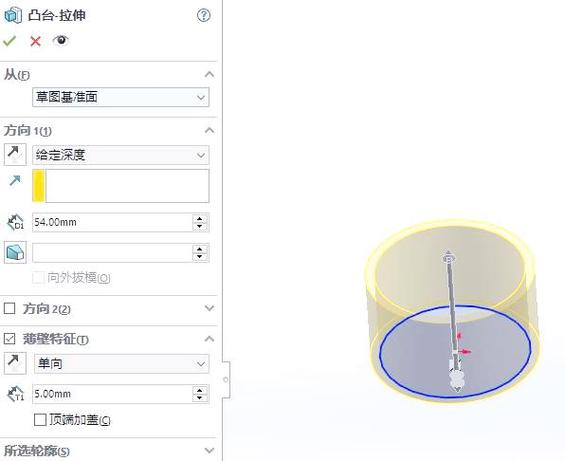

拉伸命令还支持拔模、薄壁等高级选项，拔模功能可在拉伸过程中添加斜度，常用于铸造件或塑料件的设计，以方便脱模，用户可选择“向外拔模”或“向内拔模”，并输入拔模角度，角度范围通常为-30°至30°，薄壁拉伸则允许生成具有指定厚度的开放或闭合薄壁特征，通过设置“厚度”和“薄壁类型”（如“单向”“双向”），可快速创建钣金件或薄壁结构，需要注意的是，薄壁拉伸时，草图轮廓可以是开放的，系统会自动自动闭合轮廓生成薄壁实体。
在实际操作中,合理使用拉伸命令的参考几何体能提升设计灵活性，通过选择“拉伸终止条件”中的“成形到下一面”，可让特征自动延伸至下一个相交曲面，适用于复杂内部结构建模；而“到离指定面指定的距离”结合“拔模”功能，可生成具有锥度的配合特征，拉伸特征可随时在特征树中编辑，修改草图轮廓或参数后，系统会自动更新模型，体现了SolidWorks参数化设计的优势。
拉伸命令的应用场景广泛,从简单的方块、圆柱体到复杂的阶梯轴、外壳结构均可实现，创建一个带法兰的管道时，可先绘制管道截面草图并拉伸生成管道主体，再绘制法兰轮廓并选择“成形到一面”与管道端面贴合；设计塑料件时，可通过拔模拉伸和薄壁功能结合，快速生成具有脱模斜度和均匀壁厚的模型，对于需要切除材料的场景，使用“拉伸切除”命令（位于“特征”选项卡），其参数设置与拉伸凸台类似，但作用是从现有实体中移除材料，如创建孔槽或凹槽。
在使用拉伸命令时,需注意草图的绘制质量，闭合轮廓、无自相交的草图是生成实体的基本要求，若草图存在微小间隙或重叠，可能导致特征生成失败，此时可通过“检查草图合法性”工具诊断问题，并使用“剪裁”“延伸”等命令修复草图，拉伸特征的生成顺序会影响后续操作，例如在已有特征上拉伸时，若选择“合并结果”，新特征会与原有实体合并，否则将生成独立实体。
相关问答FAQs：
Q1：拉伸命令中“给定深度”和“成形到一面”有何区别？如何选择？
A：“给定深度”是通过输入固定数值定义拉伸长度，适用于需要精确控制特征尺寸的场景，如指定高度的凸台；“成形到一面”则是将拉伸延伸至指定曲面，适用于与模型表面贴合或参考复杂曲面终止的情况，如贴合已有零件的安装面，选择时，若需独立控制长度选“给定深度”，若需与模型其他部分关联选“成形到一面”。
Q2：拉伸薄壁特征时，开放轮廓和闭合轮廓有何不同？如何生成封闭薄壁？
A：开放轮廓拉伸薄壁时，系统会自动以草图线条为中心向两侧延伸生成薄壁，如U型截面生成槽型薄壁；闭合轮廓拉伸薄壁时，可选择“单向”或“双向”厚度，在轮廓内外侧添加壁厚，若要生成封闭薄壁（如矩形管），需绘制闭合草图，并在“薄壁特征”选项中设置厚度方向为“双向”或“向外”，确保轮廓内部被薄壁填充。
