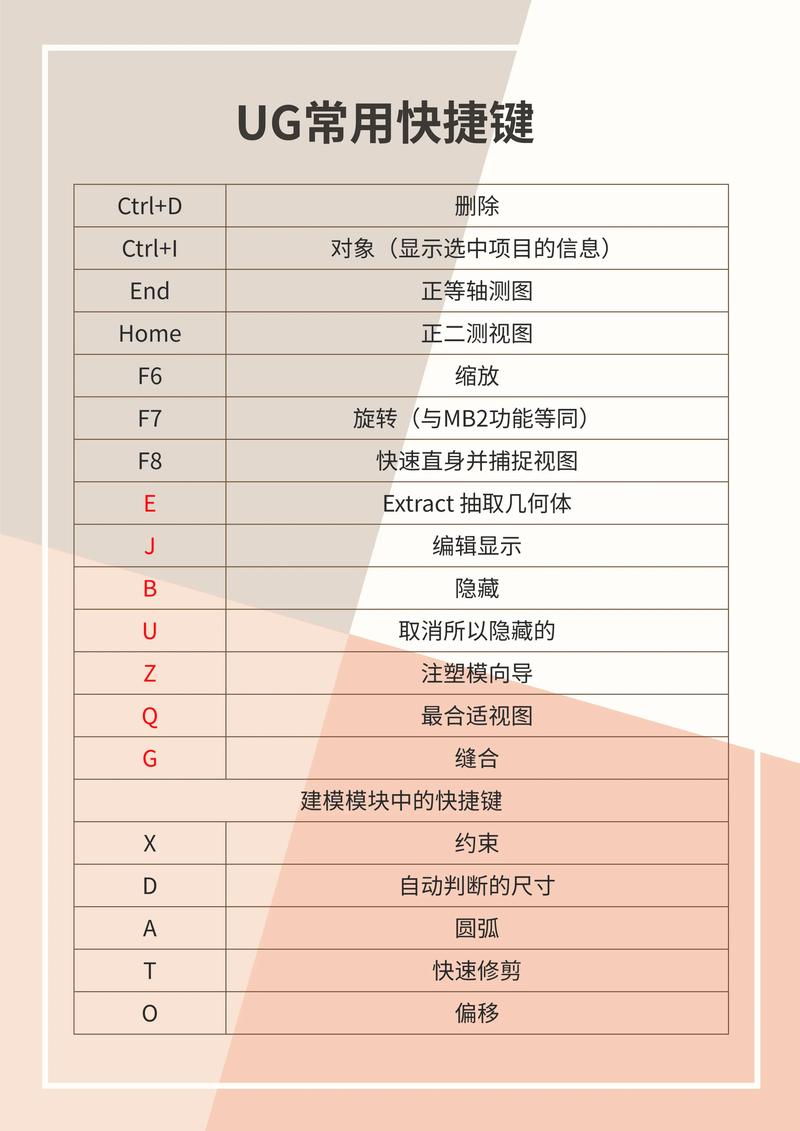

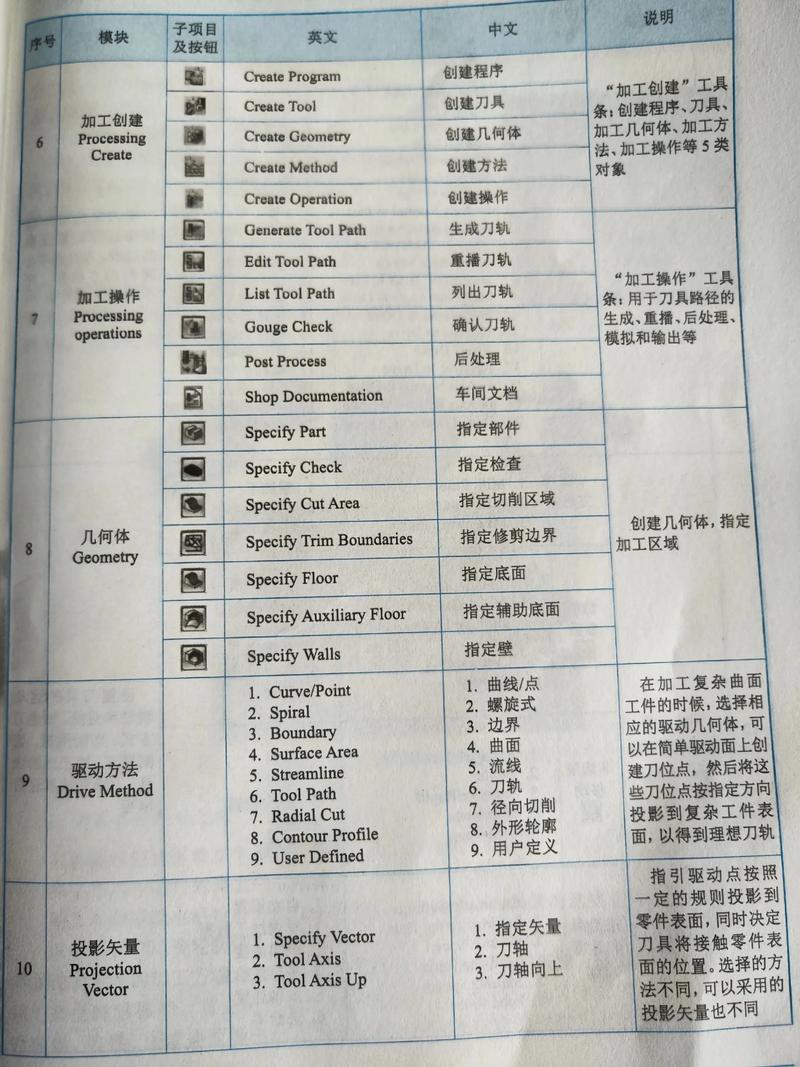

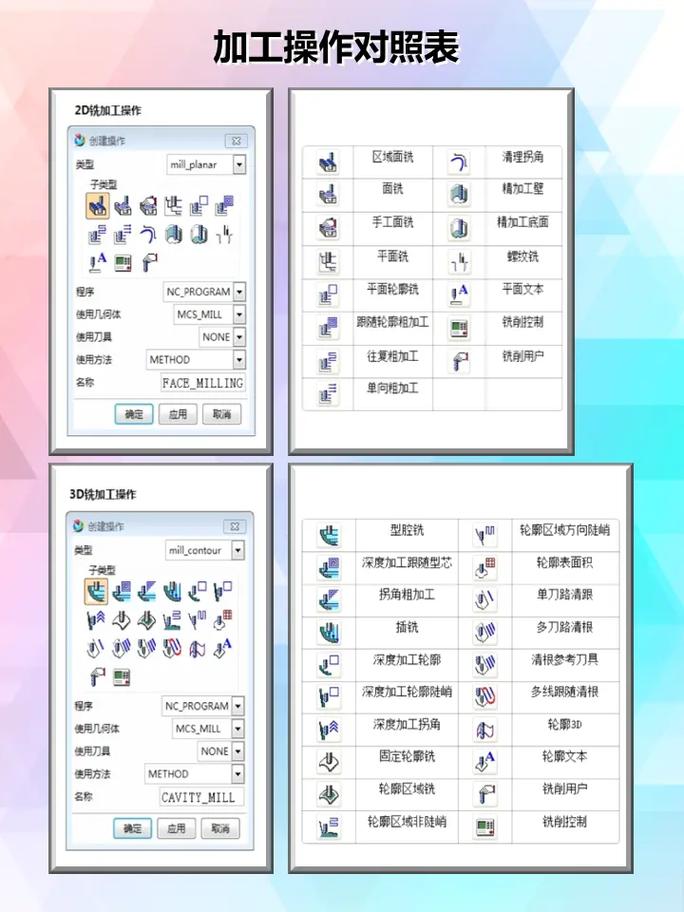

在UG 6.0软件中，阵列命令是一项非常高效且实用的功能，主要用于将特征或对象按照指定规律进行重复复制，从而快速生成多个相同的特征或对象，极大地提高了设计效率，该命令广泛应用于机械设计、模具设计等领域，例如创建均匀分布的孔、安装座、散热孔阵等结构，UG 6.0的阵列命令主要包括线性阵列、圆形阵列、参考阵列和通用阵列等几种类型，每种类型都有其特定的应用场景和操作方法。
线性阵列
线性阵列主要用于沿一个或两个线性方向复制特征或对象,用户需要指定阵列的方向、数量、间距等参数，操作时，首先需要选择要阵列的特征，然后进入“插入”→“关联复制”→“实例特征”（或“阵列特征”）命令，在弹出的对话框中选择“线性阵列”，需要定义阵列方向，可以通过选择边、曲线或基准轴来确定，并输入沿该方向的数量和间距（或总长度），如果需要双向阵列，可以勾选“方向2”并设置相应参数，线性阵列适用于创建沿直线方向均匀分布的特征，如长条板上的孔阵、加强筋等。
圆形阵列
圆形阵列用于围绕一个旋转轴复制特征或对象,生成环形或扇形分布的特征阵列，操作步骤与线性阵列类似，首先选择特征，进入实例特征对话框后选择“圆形阵列”，然后需要指定旋转轴，通常选择基准轴或圆柱面/圆锥面的轴线，并输入阵列数量、角度（总角度或角度间距），如果需要整圆阵列，总角度设为360度；若需要部分圆阵列，则设置相应总角度，如120度、180度等，圆形阵列常用于法兰盘上的螺栓孔、齿轮的轮齿、风扇叶片等分布特征。
参考阵列
参考阵列是基于已存在的阵列特征来创建新的阵列特征,新特征会自动继承父阵列的分布规律和数量，当用户需要对一个已经阵列过的特征进行再次阵列，且希望保持与原阵列相同的布局时，参考阵列非常实用，操作时，只需选择要阵列的特征，该特征必须位于已有阵列的父特征或子特征中，然后执行参考阵列命令，UG会自动根据父阵列的参数生成新阵列，需要注意的是，参考阵列的父阵列不能被删除或修改参数，否则会导致参考阵列失败。
通用阵列
通用阵列是UG中最灵活、功能最强大的阵列类型，它允许用户通过定义点、曲线或坐标系来指定阵列的位置和方向，几乎可以创建任何复杂的非规律分布特征阵列，通用阵列的操作相对复杂，需要先创建或选择引导对象（如点集、曲线、基准坐标系等），然后选择要阵列的特征，进入实例特征对话框选择“通用阵列”，在“方法”选项中选择“一般”、“简单”或“相同的”，一般”最灵活但计算量稍大，“相同”最快但限制较多，然后根据引导对象定义阵列的位置和方向参数，通用阵列适用于创建螺旋阵列、沿曲线分布的阵列或自定义分布的复杂阵列。
阵列参数设置与注意事项
在使用阵列命令时,参数设置的正确性直接影响阵列结果，以下是关键参数及注意事项：
| 参数类型 | 说明 | 注意事项 |
|---|---|---|
| 阵列数量 | 指定复制特征的总数量（包括原始特征） | 数量过大会影响模型性能和计算速度，需根据实际需求合理设置 |
| 间距/角度 | 线性阵列的间距或圆形阵列的角度间距 | 间距/角度需确保特征之间不发生干涉，且在可制造范围内 |
| 方向 | 线性阵列的方向或圆形阵列的旋转轴 | 方向选择需准确，可通过反向按钮调整方向 |
| 阵列方法（通用阵列） | 一般、简单、相同的计算方式 | “一般”支持复杂几何和偏移，“简单”忽略曲面计算，“相同”最快但限制多 |
| 几何公差 | 阵列特征的几何位置公差 | 高精度要求时需适当调整公差，避免特征位置偏差过大 |
阵列特征与父特征具有关联性,修改父特征的参数（如孔的直径）时，阵列中的所有子特征会自动更新，但需要注意的是，阵列特征的编辑和删除需要谨慎操作，通常建议通过编辑父特征或阵列定义来修改，而非直接删除单个阵列特征，以免导致模型参数错误或特征失败。
相关问答FAQs
Q1：在UG 6.0中进行线性阵列时，如何实现非均匀间距的阵列？
A：UG 6.0的线性阵列命令本身不支持直接设置非均匀间距，但可以通过以下间接方法实现：① 使用“实例特征”中的“参考阵列”，但需先创建一个均匀阵列作为参考；② 采用“曲线驱动阵列”（需较高版本或通过自定义功能实现）；③ 手动复制特征并逐个定位，适用于少量特征的非均匀分布，对于复杂非均匀阵列，建议使用“UG NX”更高版本中的“阵列面”或“几何阵列”功能，或结合草图和拉伸命令手动创建。
Q2：阵列特征后如何快速检查特征间是否存在干涉？
A：检查阵列特征干涉的常用方法有：① 干涉分析：进入“分析”→“简单干涉”，选择阵列特征和目标体，系统会高亮显示干涉区域；② 虚拟装配验证：将阵列后的零件单独导出，在装配环境中检查与其他零件的干涉；③ 视觉检查：通过“着色”或“带有变暗边的边”视图模式，旋转模型观察特征间距是否合理；④ 测量距离：使用“分析”→“测量距离”工具，测量相邻特征边缘的最小距离，确保大于零（通常需预留制造间隙），对于大规模阵列，建议先进行小批量测试确认无误后再生成完整阵列。
