在CAD软件中，绘制双线（也称为平行线或墙体线）是建筑设计、工程制图中的常见操作，双线由两条平行直线组成，通常用于表示墙体、管道、道路等具有宽度的对象，不同版本的CAD（如AutoCAD、浩辰CAD、中望CAD等）提供了多种绘制双线的方法，包括专用命令、多线样式设置、偏移命令等，以下将详细介绍CAD中绘制双线的常用命令、操作步骤及注意事项。

使用MLINE（多线）命令绘制双线

MLINE是CAD中最直接的绘制双线命令，支持自定义平行线的数量、间距、颜色等属性，适合绘制墙体、管线等对象。

命令启动方式

• 命令行输入：MLINE（快捷键可自定义,默认无快捷键）
• 功能区：在“常用”选项卡“绘图”面板中点击“多线”按钮
• 菜单栏：通过“绘图”→“多线”选项启动

操作步骤

（1）启动MLINE命令后,命令行提示：

   当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD
   指定起点或 [对正(J)/比例(S)/样式(ST)]：

• 对正(J)：控制双线的基准位置，包括“上(T)”“无(Z)”“下(B)”三种选项。“上(T)”表示以第一条线为基准绘制，“无(Z)”表示以双线中心为基准。
• 比例(S)：设置双线的实际宽度，默认比例为1.0，若输入20，则双线间距为20×当前单位（如毫米），需根据绘图比例调整，例如建筑平面图中墙体厚度240mm,比例应设为240。
• 样式(ST)：选择或创建多线样式，默认样式“STANDARD”为双线，可通过MLSTYLE命令自定义样式（如添加线条、改变颜色）。

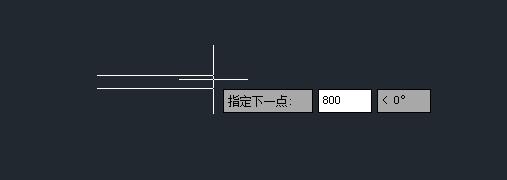

（2）设置参数后，依次指定双线的起点、终点,完成绘制。

• 输入S，设置比例为240，输入J选择“无(Z)”,然后点击两点绘制墙体。

注意事项

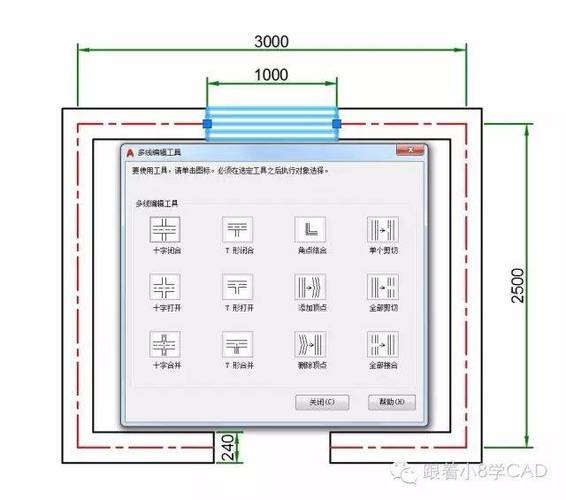

• 多线是一个整体对象，需使用MLEDIT命令编辑交点（如十字打开、T形合并）。
• 样式修改后，需通过ST选项重新加载样式,否则仍使用默认样式。

使用OFFSET（偏移）命令绘制双线

若仅需简单双线，可通过绘制单线后偏移实现,适合临时或简单场景。

命令启动方式

• 命令行输入：OFFSET（快捷键O）
• 功能区：“常用”选项卡“修改”面板中点击“偏移”按钮

操作步骤

（1）先绘制一条单线作为基准线。 （2）启动OFFSET命令，输入偏移距离（如墙体厚度240mm）。 （3）选择基准线，在指定侧点击生成第二条线。 （4）使用TRIM或EXTEND命令修剪多余部分。

优缺点

• 优点：操作简单,无需设置样式。
• 缺点：双线为独立对象，需手动修剪,不适合复杂墙体。

使用PLINE（多段线）命令绘制双线

通过设置多段线宽度，可直接绘制带宽度的双线，适合道路、填充区域等。

命令启动方式

• 命令行输入：PLINE（快捷键PL）
• 功能区：“常用”选项卡“绘图”面板中点击“多段线”按钮

操作步骤

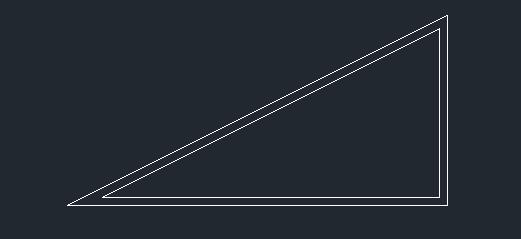

（1）启动PLINE命令，指定起点。 （2）命令行提示“指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：”时，输入W设置宽度。 （3）输入起点宽度和终点宽度（如均设为240mm，则双线总宽度为480mm，需根据实际需求调整）。 （4）依次指定各点,完成双线绘制。

注意事项

• 多段线宽度为总宽度，需计算单侧宽度，例如需两侧各120mm,宽度值应设为240。
• 闭合多段线时，需输入C选项,否则起点和终点不连接。

使用XLINE（构造线）和ARRAY（阵列）命令

对于规则双线,可通过构造线和阵列实现。

操作步骤

（1）用XLINE绘制一条基准线。 （2）用OFFSET偏移生成第二条线。 （3）选中两条线，使用ARRAY命令创建矩形阵列，设置行数为1,列数为所需长度。

适用场景

适合绘制等间距、长距离的双线，如栅栏、管线。

双线绘制参数对比表

常见问题与解决方案

1. 双线间距不符合预期

   • 检查MLINE的比例(S)或OFFSET的偏移值是否与实际需求一致，建筑图中比例1:100，墙体厚度240mm，MLINE比例应设为240而非2.4。

2. 多线无法编辑交点

   • 确保使用MLEDIT命令，而非普通修剪工具，选择“多线编辑工具”对话框中的相应模式（如“十字合并”）后,依次选择两条多线。

相关问答FAQs

问题1：如何修改已绘制双线的颜色和线型？
解答：双线作为整体对象时，需先选中双线，然后通过“特性”面板（快捷键Ctrl+1）修改全局颜色或线型，若使用MLINE命令，需通过MLSTYLE修改样式属性后,重新生成双线。

问题2：为什么用MLINE绘制双线时，显示为单线？
解答：可能是比例设置过小或显示问题，尝试将比例值调大（如从1.0改为10.0），或输入REGEN命令刷新视图，若仍无效,检查图层设置是否被冻结或关闭。
