在CAD绘图过程中，将单线转换为双线是一项常见的需求，尤其在绘制建筑平面图、机械零件图或管道布局时，双线能够更清晰地表达物体的厚度、轮廓或结构关系，虽然CAD本身没有直接名为“单线变双线”的独立命令，但通过组合运用基本编辑命令和工具，可以实现这一功能，以下是详细的操作方法、技巧及注意事项,帮助用户高效完成单线到双线的转换。

理解单线变双线的核心原理

单线变双线的本质是在单线的基础上生成与之平行的线条，并通过调整间距、端点样式等参数形成双线效果，其核心思路包括：偏移复制、延伸/修剪、线型设置以及多线编辑，根据绘图需求的不同，可选择手动偏移、多线（MLINE）命令或第三方插件等方法实现。

常用实现方法及步骤

使用“偏移（OFFSET）”命令（基础通用法）

偏移命令是最直接的单线变双线方式，适用于大多数简单线条场景。
操作步骤：

• 步骤1：执行偏移命令
  输入OFFSET（快捷键O），回车确认，在命令行提示“指定偏移距离或[通过(T)/删除(E)/图层(L)]”时，输入双线间距（如“240”，表示双线间距为240单位），回车。
• 步骤2：选择单线并指定偏移方向
  点击需要转换的单线，然后在单线的一侧点击鼠标，确定偏移方向，系统会自动生成一条与原线平行、距离为设定值的线条。
• 步骤3：重复操作完成双线
  若需对称双线（如墙体），可再次执行偏移命令，选择原单线向另一侧偏移相同距离；或直接对新生成的线条再次偏移（需注意方向）。
• 步骤4：编辑端点（可选）
  偏移生成的双线端点可能不闭合，需使用“延伸（EXTEND）”或“修剪（TRIM）”命令调整端点，使其对齐，若双线用于墙体，可启用“对象捕捉”模式，捕捉端点后绘制闭合线段。

优点：操作简单，适用于任意线型（直线、多段线、圆弧等）。
缺点：端点需手动处理,复杂图形效率较低。

使用“多线（MLINE）”命令（专业高效法）

多线是CAD自带的双线绘制工具，可同时绘制多条平行线，并支持样式自定义，适合绘制墙体、管道等需要固定宽度的对象。
操作步骤：

• 步骤1：设置多线样式
  输入MLSTYLE，打开“多线样式”对话框，点击“新建”，输入样式名称（如“墙体双线”），勾选“封口”选项中的“直线”端（确保双线端点闭合），在“元素特性”中添加或调整平行线数量及偏移量（默认偏移量为0.5和-0.5，间距为1，可根据需求修改，如设为120和-120，间距240）。
• 步骤2：绘制多线
  输入MLINE（快捷键ML），选择“对正（J）”选项，设置对正方式（如“无（Z）”表示中心对齐；“上（T）”表示上对齐；“下（B）”表示下对齐），选择“比例（S）”，输入多线比例（如“240”，对应实际间距）。
• 步骤3：将单线转换为多线（需结合编辑命令）

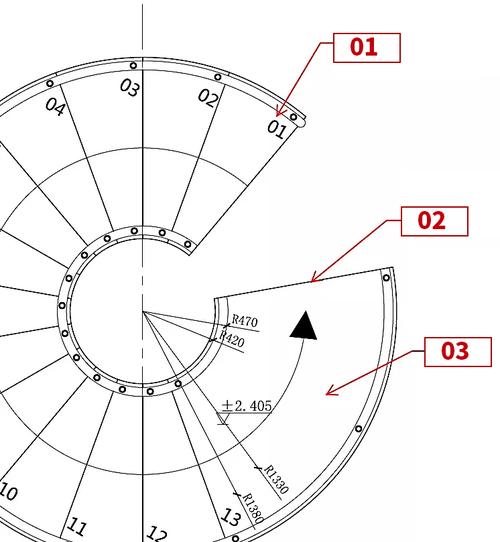

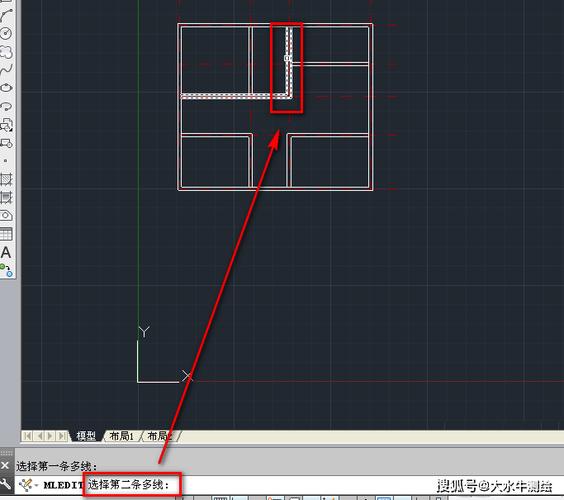

  若已有单线需转为多线，可通过“分解（EXPLODE）”将单线分解为基本线段，再使用“多线编辑工具（MLEDIT）”合并，但此方法较繁琐，建议直接用多线重新绘制或通过“特性匹配（MATCHPROP）”将单线特性应用到多线上。

优点：专业规范，支持端点样式、填充等高级设置，适合批量绘制。
缺点：需提前设置样式，与单线兼容性较差,转换时需调整对象特性。

使用“多段线（PLINE）”命令（灵活自定义法）

多段线可设置宽度，直接绘制双线效果，尤其适合带圆弧或折线的复杂轮廓。
操作步骤：

• 步骤1：绘制宽多段线
  输入PLINE，指定起点后，选择“宽度（W）”选项，输入起点宽度和终点宽度（如“240”，表示双线宽度均为240，实际间距需根据中心线计算）。
• 步骤2：调整中心线位置
  若需将现有单线作为中心线转为宽多段线，可使用“偏移（OFFSET）”命令将单线向两侧偏移一半间距（如间距240，偏移120），然后将两条偏移线合并为多段线：选择两条线，输入PEDIT，选择“合并（J）”，将其转换为单条多段线，最后通过“特性（PROPERTIES）”调整全局宽度。

优点：灵活性高，可绘制非平行双线（如梯形轮廓），支持曲线。
缺点：需手动计算宽度,复杂图形编辑较繁琐。

使用“LISP程序”或“插件”（批量自动化法）

对于需频繁转换大量单线的场景，可通过编写简单LISP程序或安装第三方插件（如“双线工具”）实现一键转换。
示例LISP代码思路：

(defun c:dbl (/ d p1 p2)
  (setq d (getreal "输入双线间距: "))
  (while (setq p1 (getpoint "\n选择单线起点: "))
    (setq p2 (getpoint p1 "\n选择单线终点: "))
    (command "_.offset" d p1 p2)
  )
  (princ)
)

使用方法：将代码保存为.lsp文件，通过APPLOAD加载后，输入命令DBL，按提示输入间距并选择单线即可生成双线。

优点：批量处理效率高，可自定义逻辑（如自动端点闭合）。
缺点：需一定编程基础或依赖第三方工具。

不同场景下的方法选择建议

常见问题及注意事项

1. 偏移后双线间距不均匀

   • 原因：原单线为非直线（如多段线带圆弧）或偏移距离设置错误。
   • 解决：检查单线类型，若为多段线确保其无宽度；圆弧偏移时，系统会按半径差计算间距，需调整比例或使用多线命令。

2. 多线无法与单线对齐

   • 原因：多线对正方式（J）或比例（S）设置错误。
   • 解决：重新执行MLINE，选择“对正（J）”设置为“无（Z）”，确保中心对齐；调整比例（S）使其与实际间距匹配。

3. 双线端点未闭合（墙体开口）

   • 原因：偏移或绘制时未启用“对象捕捉”，导致端点未对齐。
   • 解决：开启“端点”和“交点”捕捉，使用LINE或FILLET命令手动闭合端点，或通过“多线编辑工具（MEDIT）”选择“闭合”选项。

相关问答FAQs

问题1：为什么用偏移命令生成的双线端点无法对齐？
解答：偏移命令生成的双线端点默认不闭合，需手动编辑，解决方法：

1. 启用“对象捕捉”中的“端点”和“延伸”模式；
2. 使用EXTEND命令将双线端点延伸至交点，或TRIM命令修剪多余部分；
3. 若为墙体，可绘制闭合辅助线后，用FILLET命令设置半径为0，使双线端点直角闭合。

问题2：如何将单线快速转换为带填充的双线（如混凝土墙体）？
解答：需结合多线命令和填充功能，步骤如下：

1. 设置多线样式：输入MLSTYLE，新建样式，在“元素特性”中添加两条平行线（偏移量±120），在“封口”中勾选“直线”端；
2. 绘制多线：执行MLINE，设置比例为“240”，对正方式为“无”，沿单线路径绘制多线；
3. 添加填充：输入HATCH，选择“SOLID”或其他填充图案，拾取多线内部区域完成填充，若填充未显示，需检查多线是否闭合或使用“边界（BOUNDARY）”命令生成填充边界。
