在工程仿真领域，ANSYS作为主流的有限元分析软件，其命令流（APDL）功能为用户提供了高度灵活和自动化的分析流程控制能力，通过命令流，用户可以避免繁琐的GUI操作，实现参数化建模、批量计算以及复杂逻辑的流程控制，尤其适用于标准化分析和优化设计场景,以下是关于ANSYS生成命令流的详细说明。

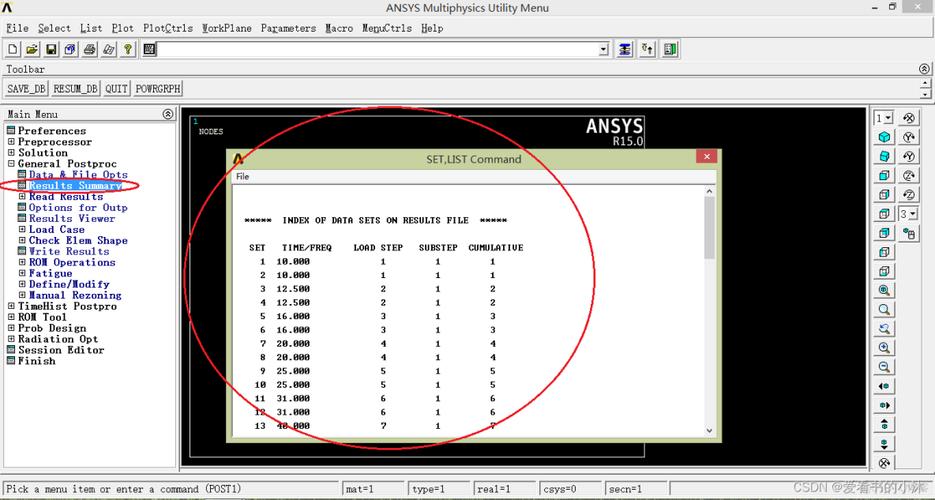

ANSYS命令流本质是一系列基于ANSYS参数化设计语言（APDL）的文本指令，这些指令可直接在ANSYS Mechanical APDL（经典界面）或Workbench的Command对象中执行，命令流的生成主要有三种途径：一是通过GUI操作过程中记录日志，即执行“菜单栏→Utility Menu→Macro→Record Macro”后，完成建模、求解、后处理等操作，系统自动生成包含所有步骤的.log文件；二是直接在文本编辑器中手动编写APDL代码，需熟悉命令语法及参数定义规则；三是在Workbench环境中，通过右键点击“Analysis System”中的“Command”对象，输入或导入APDL脚本,实现与GUI操作的协同。
命令流的核心优势在于参数化控制，通过定义几何尺寸参数（如SET, length, 100），可在建模时调用该参数（如BLOCK, x1, x2, y1, y2, z1, z2, length, length, length），后续修改参数值即可批量更新模型尺寸，循环结构（DO循环）和条件判断（*IF语句）可实现复杂逻辑，如批量施加不同载荷或判断计算结果是否满足阈值，对于非线性分析，命令流可精确控制求解步长（SOLVE, ,, , , OFF, RESET）和收敛准则（CNVTOL, F, 1e-3）,避免GUI操作中的默认设置偏差。

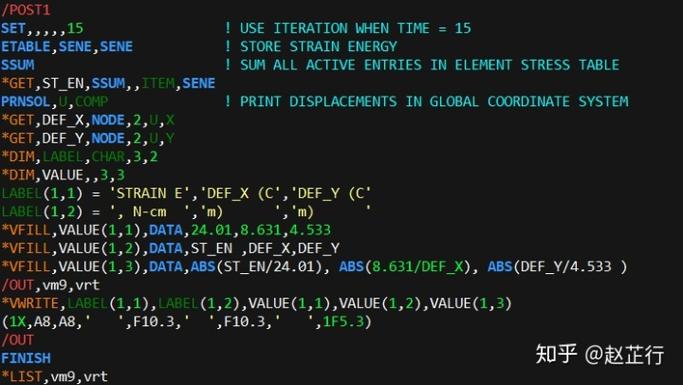

在实际应用中，需注意命令流的兼容性和可维护性，不同ANSYS版本间命令语法可能存在差异，建议在目标版本中验证关键命令，为提升可读性，可添加注释（以“!”开头）并使用缩进， ! 定义材料属性 MP, EX, 1, 2.1e11 ! 弹性模量（Pa） MP, PRXY, 1, 0.3 ! 泊松比 对于复杂模型，可结合文件操作（/INPUT）将不同模块（如建模、求解）的命令流拆分为独立文件，便于模块化管理，若需与外部程序交互，可通过CFOPEN、VWRITE等命令将计算结果输出为文本,再由Python或MATLAB进行后续处理。
以下为命令流中常用参数化建模示例的简化表格：
| 功能类别 | APDL命令示例 | 说明 |
|---|---|---|
| 参数定义 | *SET, thickness, 10 | 定义变量thickness=10 |
| 几何建模 | BLOCK, 0, 100, 0, 100, 0, thickness | 创建长方体，高度使用参数thickness |
| 网格控制 | ESIZE, 5 | 全局单元尺寸5mm |
| 载荷施加 | SF, ALL, PRES, 1000 | 对所有表面施加1000Pa压力载荷 |
| 求解执行 | SOLVE | 执行静态求解 |
相关问答FAQs：
-
问题：如何在ANSYS Workbench中调用已有的APDL命令流文件？
解答：在Workbench的“Analysis System”中，拖拽“Static Structural”或相应分析模块到项目图，右键点击“Geometry”或“Model”分支，选择“Import Command”，在弹出的对话框中浏览并选择后缀为“.txt”或“.mac”的APDL文件，确保文件中的命令与当前分析类型匹配，导入后，Workbench会以“Command”对象显示该脚本，用户可右键编辑或执行,同时GUI操作生成的命令流也可导出为文本供后续调用。 -
问题：使用命令流进行参数化分析时，如何高效管理多个参数组合？

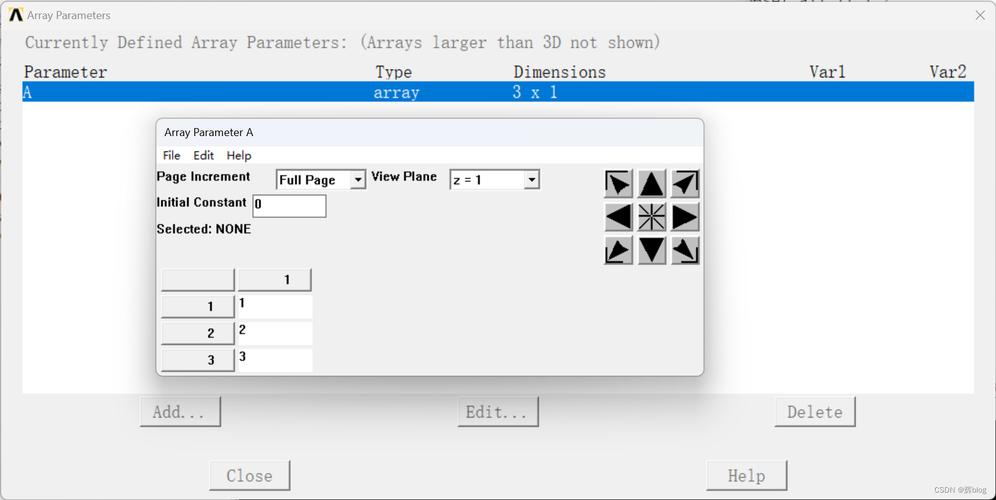

解答：可采用APDL的DO循环结合外部文本文件（如CSV）实现批量参数化，首先在CSV文件中定义参数组合（如参数A、B的取值矩阵），通过VREAD命令读取文件数据，再嵌套*DO循环遍历所有参数组合，每次循环更新模型参数并执行求解。*DIM, params, ARRAY, 3, 2 ! 定义3组参数，每组2个变量 *VREAD, params(1,1), param_data.csv, , CSV ! 从CSV读取数据 *DO, i, 1, 3 *SET, length, params(i,1) *SET, width, params(i,2) ! 更新模型并求解 /INPUT, update_model.mac SOLVE *ENDDO
此方法可避免手动修改参数,适用于优化设计或敏感性分析场景。
