华为S5700系列交换机是华为公司推出的新一代千兆以太网交换机,具备高性能、高可靠性和丰富的业务特性，广泛应用于企业园区网、数据中心接入等场景，以下是华为S5700交换机的详细配置命令及说明，涵盖基础配置、VLAN划分、接口配置、路由协议、安全策略等核心功能。

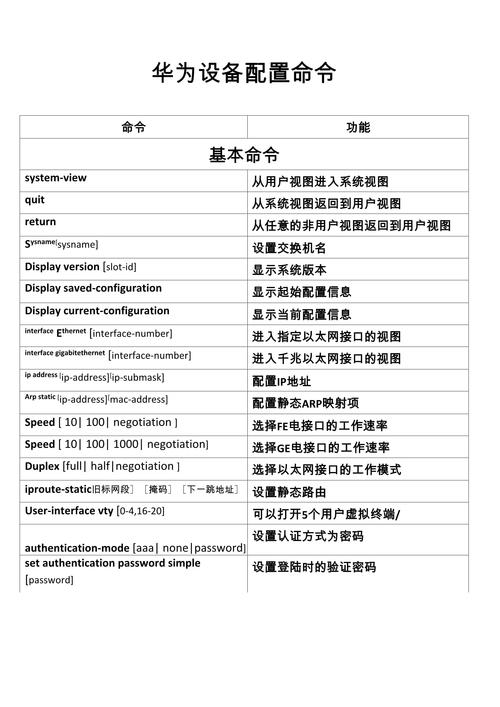

进入系统视图是所有配置的前提,通过命令system-view从用户视图切换到系统视图，配置完成后使用return返回用户视图，save保存配置，设备命名可通过sysname [名称]实现，例如sysname Switch-Core将设备命名为核心交换机，配置管理IP地址是远程管理的基础，在VLAN接口视图下使用ip address [IP地址] [子网掩码]，例如interface Vlanif10进入VLAN 10接口，ip address 192.168.10.1 255.255.255.0配置IP地址，并执行undo shutdown激活接口。
VLAN划分是网络隔离的关键,首先创建VLAN：vlan [VLAN ID]，如vlan 20创建VLAN 20；然后将接口加入VLAN，在接口视图下使用port link-type [类型]设置接口类型，access类型用于连接终端设备，port default vlan [VLAN ID]将接口划入指定VLAN，例如interface GigabitEthernet 0/0/1进入接口，port link-type access，port default vlan 20；trunk类型用于连接交换机，port trunk allow-pass vlan [VLAN ID]允许指定VLAN通过，如port trunk allow-pass vlan 10 20。
接口配置方面,以太网接口默认为auto-negotiation（自协商）模式，可手动配置速率和双工模式：speed [10/100/1000]设置速率，duplex [half/full/auto]设置双工模式，例如speed 1000，duplex full，聚合接口可提升带宽和可靠性，先创建Eth-Trunk：interface Eth-Trunk [编号]，如interface Eth-Trunk 1，然后将成员接口加入：eth-trunk 1，最后配置聚合模式：mode [static/dynamic]，静态模式为mode static。
路由协议配置中,静态路由适用于简单网络：ip route-static [目标网段] [子网掩码] [下一跳IP/出接口]，例如ip route-static 10.0.0.0 255.255.255.0 192.168.10.2；OSPF动态路由协议配置需先进入OSPF视图：ospf [进程ID]，如ospf 1，然后宣告网段：area [区域ID]，network [网段地址] [反掩码] area [区域ID]，例如area 0，network 192.168.10.0 0.0.0.255 area 0。
安全策略配置包括MAC地址绑定和端口安全,MAC地址绑定可防止ARP欺骗：mac-address static [MAC地址] [VLAN ID] [接口]，例如mac-address static 00e0-fc12-3456 10 GigabitEthernet 0/0/1；端口安全限制接口MAC数量：interface [接口]，port-security max-mac-num [数量]，如port-security max-mac-num 2，并配置违规处理方式：port-security violation [restrict/protect/shutdown]，restrict表示丢弃违规报文并告警，shutdown则关闭接口。
ACL访问控制列表用于过滤流量,首先创建ACL：acl [编号]，基本ACL编号为2000-2999，高级ACL为3000-3999，例如acl 3001；然后配置规则：rule [序号] [deny/permit] [源IP地址] [反掩码] [目的IP地址] [反掩码]，如rule 5 deny source 192.168.30.0 0.0.0.255 destination 192.168.10.0 0.0.0.255，最后将ACL应用到接口：packet-filter [ACL编号] [inbound/outbound]，例如packet-filter 3001 inbound。
相关问答FAQs：
-
问：华为S5700交换机如何恢复出厂设置？
答：在用户视图下执行reset saved-configuration清除配置，然后重启设备reboot，根据提示确认重启即可恢复出厂设置。
（图片来源网络，侵删） -
问：如何配置S5700交换机的端口镜像功能？
答：首先进入系统视图，配置镜像组：mirroring-group [编号] local，如mirroring-group 1 local；然后配置镜像端口（被监控端口）：mirroring-group 1 mirroring-port [接口] inbound，配置观察端口（监控端口）：mirroring-group 1 monitor-port [接口]，例如mirroring-group 1 mirroring-port GigabitEthernet 0/0/1 inbound，mirroring-group 1 monitor-port GigabitEthernet 0/0/24。
