在3ds Max中，“画命令”通常指的是用于创建二维图形的绘图工具，这些工具是三维建模的基础，通过绘制二维线条再进行挤压、车削等操作，可以生成复杂的三维模型，3ds Max提供了多种绘图命令，涵盖了直线、曲线、多边形等基本图形的创建，以及通过控制点编辑复杂形状的高级功能，掌握这些命令是高效建模的前提。
绘图命令主要集中在“创建”面板下的“图形”类别中，包括“样条线”和“扩展样条线”两大类，样条线是基础图形，包括线、矩形、圆、椭圆、弧、圆环、多边形、星形、文本、截面等；扩展样条线则提供了更复杂的预设形状，如墙矩形、通道、角点、宽法兰等，适用于快速创建建筑或机械部件的截面，每种图形都有其独特的参数设置，例如矩形的“长度”和“宽度”、圆的“半径”、星形的“半径1”和“半径2”以及“点”的数量等，这些参数可以在创建后通过修改面板随时调整。
以最常用的“线”工具为例，它通过点击创建顶点，支持“角点”、“平滑”、“Bezier”和“Bezier角点”四种顶点类型，每种类型对应不同的曲线控制方式，默认的“角点”类型会创建直线段，而“Bezier”类型则允许通过调节控制手柄来改变曲线的曲率和方向，这是绘制流畅曲线的关键，在绘制过程中，按住Shift键可以锁定水平、垂直或45度方向，确保线条的规整性，绘制完成后，进入“修改”面板，可以通过“顶点”子对象层级对线条进行精细编辑，例如焊接顶点、插入顶点、圆角或倒角处理，从而调整线条的形状。
除了直接创建预设图形,样条线的编辑功能同样重要。“编辑样条线”修改器提供了全面的编辑工具，包括“顶点”、“线段”和“样条线”三个子对象层级，在“顶点”层级，可以选择顶点并执行连接、断开、删除、设为角点/平滑/Bezier等操作；在“线段”层级，可以拆分、删除线段；在“样条线”层级，可以进行轮廓、布尔运算（并集、差集、交集）、镜像等操作，通过“轮廓”命令可以将单根线条生成双线，常用于制作边框；通过“布尔运算”可以将两个样条线组合成复杂的形状，类似于数学中的集合运算。

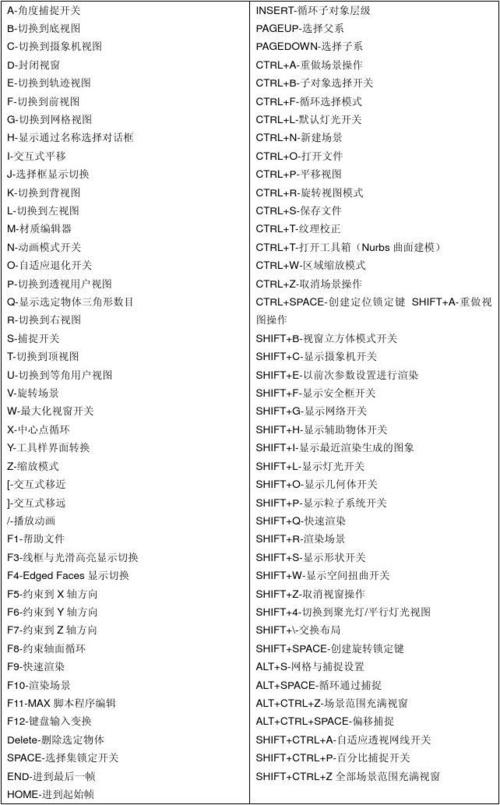

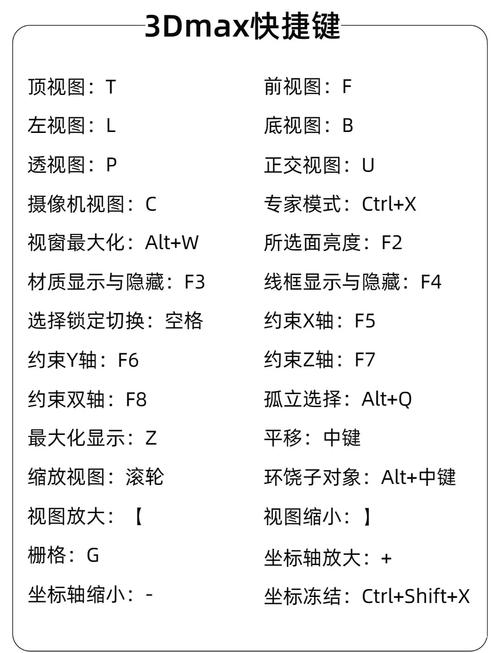

对于需要精确绘制的场景,3ds Max还提供了输入坐标值的功能，在创建图形时，可以直接在键盘输入面板中输入顶点的X、Y、Z坐标，确保图形的位置精确无误，启用“2D捕捉”功能可以捕捉到网格点、轴心点或其他对象的关键点，提高绘图的准确性和效率，尤其在绘制对称图形或对齐元素时非常实用。
在实际建模中,常常需要将二维图形转换为三维模型，这通常通过“挤出”修改器实现，它可以为二维图形添加厚度，生成三维实体；“车削”修改器则可以将二维图形绕轴旋转，生成回转体模型，如花瓶、酒杯等；“倒角”修改器可以在样条线轮廓的基础上生成带倒角的三维模型，适用于制作文字或标识的立体效果，这些修改器与二维绘图命令的结合，极大地扩展了建模的可能性。
以下是一些常用绘图命令的参数对比：
| 图形类型 | 主要参数选项 | 适用场景举例 |
|---|---|---|
| 线 | 顶点类型、渲染、插值 | 自由曲线、路径、复杂轮廓 |
| 矩形 | 长度、宽度、角半径 | 门窗、板材、建筑平面 |
| 圆 | 半径、从/到角度 | 圆柱体截面、管道、装饰元素 |
| 多边形 | 半径、边数、角半径 | 螺栓、螺母、多边形建筑结构 |
| 星形 | 半径1、半径2、点数、扭曲 | 齿轮、装饰图案、光晕效果 |
| 文本 | 字体、大小、字间距、行间距 | 标题、标识、立体文字 |
需要注意的是,二维图形的“渲染”参数决定了其是否在视图中显示为实体，以及可渲染的厚度和边数，这对于直接生成二维可渲染图形（如霓虹灯效果）或作为三维模型的基础都非常重要，样条线的“插值”参数控制了顶点之间的步数，影响曲线的平滑度，步数越高曲线越平滑，但也会增加计算量。
相关问答FAQs：
Q1：为什么在3ds Max中绘制的线条无法挤出成三维模型？
A：可能的原因有三种：一是样条线的“渲染”或“厚度”参数未启用，导致其没有可挤压的基础；二是样条线存在不闭合的顶点，需要进入“顶点”子对象层级，选择所有顶点并执行“焊接”操作，确保线条闭合；三是样条线存在自相交部分，可通过清理轮廓或使用“轮廓”命令时设置合适的偏移量来避免。
Q2：如何让3ds Max中的样条线曲线更平滑？
A：有两种主要方法：一是增加样条线的“插值”参数中的“步数”值，步数越高曲线越平滑，但会增加控制点数量；二是调整顶点的类型为“Bezier”或“Bezier角点”，通过移动控制手柄改变曲线曲率，实现更自然的过渡，对于复杂曲线，还可以使用“平滑”修改器，通过迭代次数进一步优化曲线形状。
