在CAD工程制图领域，熟练掌握键盘快捷命令是提升绘图效率的核心技能，通过将繁琐的菜单操作简化为按键组合，设计师能显著减少重复劳动，专注于设计逻辑与细节表达，以下从基础操作、绘图命令、编辑命令、视图控制、标注工具、图层管理及高级功能七个维度，系统梳理CAD工程制图中的常用快捷命令,并辅以操作逻辑解析与实用技巧。

基础操作快捷命令

基础操作是绘图的“启动键”，熟练掌握能快速进入工作状态。

• Ctrl+N：新建图形文件，可调用模板（如 acad.dwt）标准化绘图环境。
• Ctrl+O：打开已有文件，支持拖拽文件至CAD窗口直接打开。
• Ctrl+S：保存当前文件，建议结合 Ctrl+Shift+S（另存为）区分版本。
• Ctrl+Q：退出CAD程序，未保存时会弹出提示，避免数据丢失。
• Ctrl+Z：撤销上一步操作，支持多步撤销（默认20步，可通过 OPTIONS 命令调整）。
• Ctrl+Y：恢复撤销的操作，与撤销命令形成互补。
• Ctrl+C / Ctrl+V：复制/粘贴对象，跨文件粘贴时注意坐标系统匹配。
• Ctrl+Shift+C：带基点复制，需先指定基点（如对象端点），粘贴时以基点对齐。
• Ctrl+Shift+V：粘贴为块，将复制的对象直接转换为块，便于统一管理。
• Ctrl+1：打开特性面板（PROPERTIES），可实时修改对象图层、线型、颜色等属性。
• Ctrl+2：打开设计中心（ADCENTER），用于插入外部块、引用图层及样式。
• Ctrl+3：打开工具选项板（TOOLPALETTES），可自定义常用图块、命令集。
• Ctrl+Shift+I：打开“选项”对话框，调整界面、保存路径、打印设置等核心参数。

绘图命令快捷键

绘图命令是构建图形的基础，需结合“动态输入”（F12）提升精度。
| 命令 | 全称 | 功能说明 | 常用参数 |
|------|------|----------|----------|
| L | LINE | 绘制直线 | 输入长度（如 100）或坐标（如 @50,0） |
| XL | XLINE | 绘制构造线（无限长） | 水平（H）、垂直（V）、角度（A） |
| PL | PLINE | 绘制多段线 | 可设置线宽（W）、圆弧（A），适合绘制轮廓线 |
| POL | POLYGON | 绘制正多边形 | 边数（如 6）、内接（I）/外切（C）圆半径 |
| REC | RECTANGLE | 绘制矩形 | 长宽（如 100,50）、圆角（F） |
| C | CIRCLE | 绘制圆 | 圆心+半径（R）、直径（D）、两点（2P）、相切相切半径（T） |
| A | ARC | 绘制圆弧 | 起点、圆心、端点（SCE）或三点（3P）模式 |
| ELLIPSE | ELLIPSE | 绘制椭圆 | 轴端点+另一轴长度（R）、中心点（C） |
| B | BLOCK | 创建块 | 定义基点、选择对象，便于重复调用 |
| I | INSERT | 插入块 | 可调整比例（X/Y/Z）、旋转角度（R） |
| H | BHATCH | 填充图案 | 选择封闭区域，设置比例（SCALE）、角度（ANGLE） |

编辑命令快捷键

编辑命令是优化图形的关键，通过组合操作实现复杂修改。

• E / DELETE：删除对象，可框选（W窗口）或交叉选（C窗口）批量删除。
• CO / COPY：复制对象，需指定基点（如端点）和位移点（如 @0,50）。
• MI / MIRROR：镜像对象，需选择镜像线（两点），删除源对象（Y/N）。
• O / OFFSET：偏移对象，输入距离后，可设置通过点（T），适合生成平行线。
• AR / ARRAY：阵列对象，支持矩形（R，行数/列数）、路径（P，沿曲线阵列）、极轴（PO，围绕中心阵列）。
• TR / TRIM：修剪对象，需先选择剪切边，再点击要修剪的部分（按Shift延伸）。
• EX / EXTEND：延伸对象，选择边界后，点击要延伸的对象至边界。
• S / STRETCH：拉伸对象，需交叉选（C）框选部分对象，指定基点和位移点。
• LEN / LENGTHEN：拉长对象，输入增量（DE）、百分数（P）、动态（DY）。
• F / FILLET：倒圆角，输入半径（R），选择两条直线（可修剪/不修剪）。
• CHA / CHAMFER：倒角，输入距离（D）或角度（A），选择两条直线。
• X / EXPLODE：分解对象，将块、多段线分解为单一元素（如块分解为线/圆）。

视图控制快捷键

视图控制是保障绘图效率的“导航仪”，灵活切换视图避免迷失。

• Z + 空格 + E / ZOOM EXTENTS：缩放至图形范围，显示所有对象。
• Z + 空格 + P / ZOOM PREVIOUS：恢复上一个视图，支持多步切换。
• Z + 空格 + A / ZOOM ALL：显示整个图形界限（LIMITS）或图形范围。
• Z + 空格 + W / ZOOM WINDOW：窗口缩放，框选区域放大。
• Z + 空格 + D / ZOOM DYNAMIC：动态缩放，显示缩放框与视图框。
• Z + 空格 + S / ZOOM SCALE：按比例缩放，输入比例因子（如 2 放大2倍，5 缩小50%）。
• PAN / 空格+右键拖动：平移视图，实时移动观察区域。
• V / VIEW：管理命名视图，可保存/恢复特定视角（如剖视图）。
• SHADEMODE / VSCURRENT：切换视觉样式，如线框（2D）、消隐（H）、真实感（R）。
• UCSICON / UCSICON：控制UCS图标显示，输入 ON/OFF 开关，OR 锁定到原点。

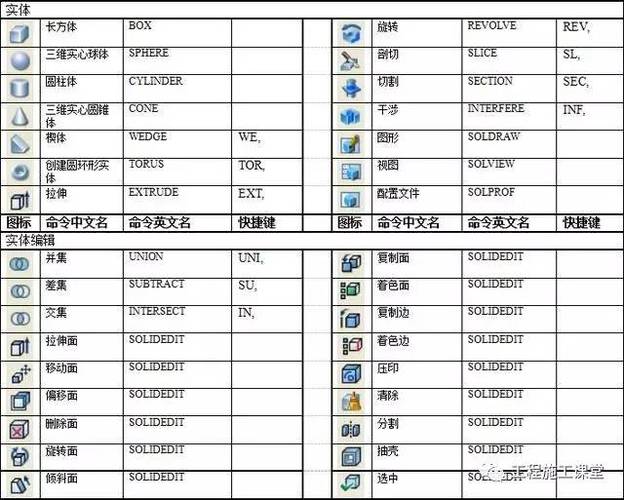

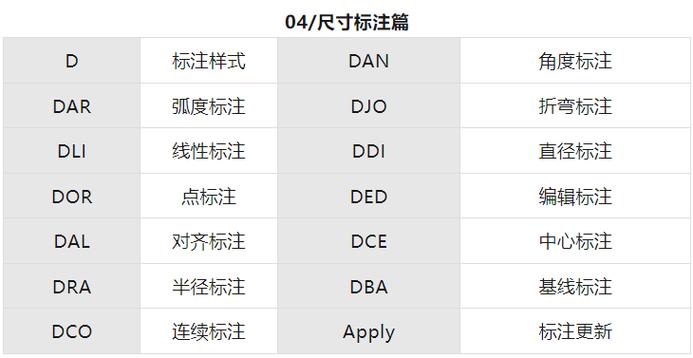

标注工具快捷键

标注是工程制图的“语言”，需确保尺寸准确、样式统一。

• D / DIMSTYLE：标注样式管理器，新建/修改标注样式（如箭头大小、文字高度）。
• DLI / DIMLINEAR：线性标注，标注水平/垂直尺寸，需指定两点。
• DAL / DIMALIGNED：对齐标注，标注倾斜尺寸，线段与两点平行。
• DRA / DIMRADIUS：半径标注，标注圆/圆弧半径，显示前缀“R”。
• DDI / DIMDIAMETER：直径标注，标注圆/圆弧直径，显示前缀“Φ”。
• DAN / DIMANGULAR：角度标注，标注两直线/三点间角度，显示“°”。
• DCO / DIMCONTINUE：连续标注，基于已有尺寸标注，依次添加相邻尺寸。
• DBA / DIMBASELINE：基线标注，基于已有尺寸基准，平行添加多个尺寸。
• LE / QLEADER：快速引线，标注注释文字，可设置引线样式（箭头/直线）。
• ED / DDEDIT：编辑标注文字，双击文字或尺寸线修改内容。

图层管理快捷键

图层是图形的“分层管理器”，合理使用图层可提升图纸可读性。

• LA / LAYER：图层特性管理器，新建/删除图层，设置颜色、线型、线宽。
• VP / VIEWPORT：创建视口，在布局空间中生成模型视图，可单独设置图层可见性（VP冻结）。
• LAYISO / LAYER ISOLATE：隔离图层，仅显示选定对象所在图层，其他图层暂时隐藏。
• LAYUNISO / LAYER UNISOLATE：取消隔离，恢复所有图层显示。
• LAYON / LAYOFF：打开/关闭图层，关闭图层上的对象不可见但可编辑。
• LAYFRZ / LAYTHW：冻结/解冻图层（所有视口），冻结后对象不可见且不参与计算。
• LAYLCK / LAYULK：锁定/解锁图层，锁定后对象可见不可编辑。

高级功能快捷键

高级功能是提升绘图质量的“加速器”，适用于复杂场景。

• MEASURE / ME：测量对象，显示两点间距离或对象长度（需设置标注样式）。
• AREA / AA：计算面积，通过点选或多段线（O）围成区域，可加减面积（A/S）。
• DIV / DIVIDE：等分对象，将直线/圆弧等分为指定段数，显示等分点（块或点）。
• BLOCK / BMAKE：创建动态块，添加参数（如拉伸、旋转）和动作，实现块属性编辑。
• DATAEXTRACTION / DXE：数据提取，从图形中提取对象属性（如坐标、面积）生成表格。
• PUBLISH / PUB：批量打印，将多个布局/图形发布为PDF/DWF文件，统一输出。
• SCRIPT / SCR：运行脚本文件，批量执行命令（如绘制多个矩形），实现自动化绘图。

相关问答FAQs

Q1：如何快速查找不记得的CAD快捷命令？
A1：可通过以下方式快速定位命令：

1. 命令行输入：直接输入命令关键字（如“圆”输入“CIRCLE”），CAD会提示全称及缩写；
2. 快捷键查询：按 ALT+ 显示菜单栏，通过菜单项右侧的快捷键提示记忆；
3. 自定义快捷键：通过 OPTIONS → “键盘快捷键”自定义常用命令的快捷键（如将“填充”改为“H+空格”）；
4. 帮助文档：按 F1 打开帮助中心，搜索命令名称获取详细说明及快捷键。

Q2：如何提高CAD快捷命令的熟练度？
A2：可通过以下方法系统性提升：

1. 分模块练习：先掌握基础操作（新建/保存），再练习绘图（L/C/PL）、编辑（TR/CO）等模块，避免贪多；
2. 关闭工具栏：强制使用快捷键，初期可配合命令行提示，逐步形成肌肉记忆；
3. 绘制案例：选择简单图形（如机械零件、建筑平面图），全程使用快捷键绘制，完成后对比效率差异；
4. 记录错题：将易混淆的命令（如“O偏移”与“L拉长”）整理成笔记，结合场景记忆；
5. 参与实战：通过实际项目（如施工图、装配图）应用快捷键，在复杂场景中巩固技巧。

熟练掌握快捷命令后，绘图效率可提升50%以上，同时减少鼠标操作带来的疲劳感，是CAD工程师必备的核心技能，建议结合日常绘图持续练习，逐步形成“命令思维”,让操作成为本能。
