在CAD软件中,三维多段线命令（3DPOLY）是一种用于创建连续三维线段对象的工具，与二维多段线（PLINE）相比，它仅包含直线段，不支持圆弧或宽度变化，但能在三维空间中灵活绘制复杂路径，该命令通过输入三维坐标点来定义线段端点，适用于创建管道、路径、框架等线性三维模型，以下是关于三维多段线命令的详细说明：

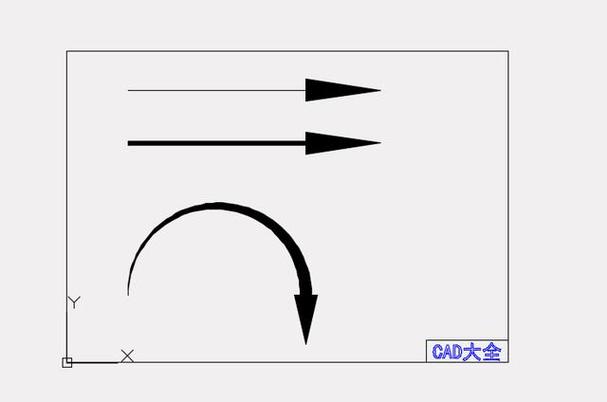

（图片来源网络，侵删）
命令启动方式
- 命令行输入：在CAD命令行中直接输入“3DPOLY”或简化命令“3P”，按回车键确认。
- 功能区操作：切换至“三维建模”选项卡，在“绘图”面板中找到“三维多段线”图标并单击。
- 菜单栏调用：通过“绘图”→“三维多段线”路径启动命令（部分旧版本CAD支持此方式）。
命令操作步骤
- 指定起点：启动命令后，命令行提示“指定多段线的起点”，可直接输入三维坐标（如X,Y,Z）或在绘图区单击定位。
- 连续绘制线段：依次输入后续端点的三维坐标，或使用对象捕捉功能精确定位，每输入一个点，将生成一条与前一点相连的直线段。
- 闭合或退出：
- 输入“C”（Close）并回车，可使多段线首尾闭合，形成封闭三维路径。
- 输入“U”（Undo）可撤销上一线段操作。
- 直接按回车键或右键单击,结束命令。
坐标输入方法
| 输入方式 | 说明 | 示例 |
|---|---|---|
| 绝对直角坐标 | 输入相对于世界坐标系（WCS）的X、Y、Z值，格式为“X,Y,Z” | 10,20,30 |
| 相对直角坐标 | 输入相对于前一点的坐标增量，格式为“@ΔX,ΔY,ΔZ” | @5,0,10（沿X轴+5，Z轴+10） |
| 绝对极坐标 | 输入相对于原点的距离和XY平面角度及Z值，格式为“距离<角度,Z” | 50<45,20 |
| 相对极坐标 | 输入相对于前一点的距离和角度及Z值，格式为“@距离<角度,Z” | @30<90,15 |

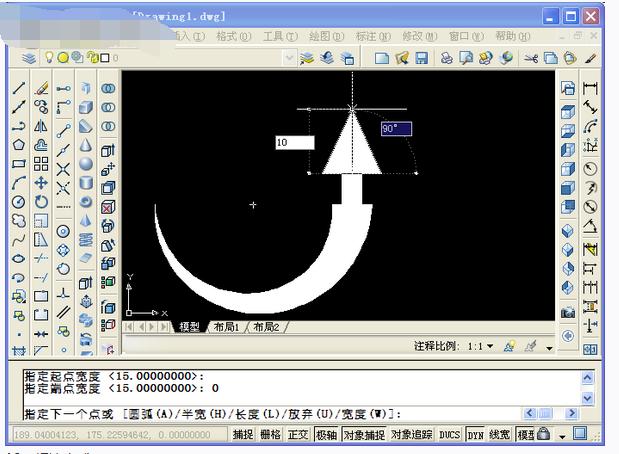

命令参数解析
- 圆弧（A）：部分CAD版本支持在三维多段线中插入圆弧（需通过命令行输入“A”切换），但圆弧需在同一平面内生成，且无法直接设置半径或方向。
- 线宽（W）：三维多段线不支持线宽设置，所有线段默认为统一粗细。
- 编辑顶点：通过“PEDIT”命令可编辑三维多段线，例如拟合曲线（FIT）、样条曲线（SPLINE）或转换为三维网格（仅限特定版本）。
实际应用场景
- 管道系统设计：绘制三维空间中的管道走向，通过连续线段模拟弯头、直管等结构。
- 机械零件路径：定义刀具加工路径或机器人运动轨迹，确保三维空间中的精准定位。
- 建筑框架建模：快速创建楼梯扶手、钢结构支架等线性三维框架。
- 地形轮廓绘制：结合三维坐标点，模拟地表等高线或地质剖面线。
注意事项
- 坐标平面限制：默认情况下，三维多段线的所有点需在同一平面内（如XY、YZ或XZ平面），否则线段可能交叉或扭曲。
- 编辑局限性：与二维多段线相比，三维多段线的编辑功能较少，复杂形状需结合“EXTRUDE”（拉伸）或“SWEEP”（扫掠）命令生成实体。
- 视图显示：建议切换至“西南等轴测”或“三维视图”模式，以便直观观察三维多段线的空间形态。
与其他命令的协同
- 与“LINE”命令的区别：
LINE命令生成的每条线段为独立对象，而三维多段线为单一整体，便于统一编辑和修改。 - 与“3D POLYLINE”的关联：部分CAD版本中，“3D POLYLINE”是“3DPOLY”的别名，功能完全一致。
- 实体生成：可通过“EXTRUDE”命令将闭合的三维多段线拉伸为三维实体，或通过“LOFT”命令结合多个开放路径生成复杂曲面。
常见问题与解决方案
- 问题：绘制时提示“点无效”或“无法创建多段线”。
解决：检查坐标输入格式是否正确（如逗号为英文半角），确保Z值不为空（默认为0）。 - 问题：闭合多段线后出现线段重叠或错位。
解决：验证起点和终点的坐标是否完全一致，避免因浮点数误差导致闭合失败。
相关问答FAQs
问题1：三维多段线是否可以与二维多段线相互转换？
解答：可以，通过“PEDIT”命令选择三维多段线后，输入“FLATTEN”参数可将其投影至XY平面转换为二维多段线（丢失Z坐标）；反之，使用“PEDIT”的“ELEV”参数可为二维多段线指定Z值，但需手动调整各点高度以适应三维空间。
问题2：如何将三维多段线导出为其他格式（如STEP或IGES）？
解答：在CAD中完成三维多段线绘制后，通过“文件”→“另存为”选择“STEP (.stp)”或“IGES (.igs)”格式，若需保留为可编辑的线框模型，建议导出为“ACIS (*.sat)”格式；若用于3D打印，需先通过“EXTRUDE”命令生成实体再导出。
