在CAD 2007中，闭合命令是绘制和编辑图形时非常基础且高频使用的功能，主要用于将开放的线、多段线、样条曲线等对象首尾相连，形成封闭的图形，无论是绘制简单的几何形状，还是进行复杂的图形编辑，闭合命令都发挥着关键作用，以下将从多个维度详细解析CAD 2007中的闭合命令。

闭合命令的适用对象

闭合命令并非对所有图形对象都有效,其适用范围主要包括以下几类：

1. 多段线（Polyline）：由多条直线段或圆弧段组成的单一对象，是最常见的闭合对象，通过闭合命令，可以将多段线的起点和终点连接起来,形成封闭区域。
2. 样条曲线（Spline）：通过拟合点或控制点生成的平滑曲线，闭合后可形成封闭的样条曲线,常用于绘制不规则轮廓。
3. 直线（Line）：需要注意的是，单独的直线对象无法直接使用闭合命令，但可以通过“编辑多段线（PEDIT）”命令将多条直线转换为多段线后再进行闭合。
4. 三维多段线（3D Polyline）：与二维多段线类似,三维多段线也可以通过闭合命令形成封闭的三维路径。

闭合命令的调用方法

在CAD 2007中,用户可以通过以下几种方式调用闭合命令：

1. 命令行输入：直接在命令行输入“CLOSE”或“CLO”，然后按回车键，这是最快捷的方式,适合熟练用户。

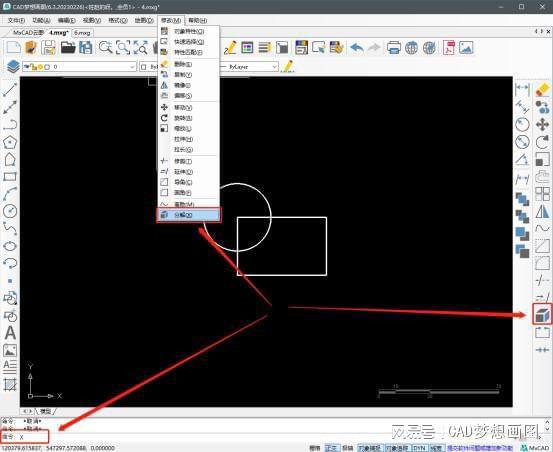

2. 菜单栏操作：依次点击“修改（Modify）”→“对象（Object）”→“多段线（Polyline）”，在弹出的多段线编辑选项中，选择“闭合（Close）”选项。
3. 工具栏按钮：在“修改II”工具栏中，找到“编辑多段线”按钮（图标为曲线加箭头），点击后选择需要闭合的多段线，在命令行中选择“闭合”选项。
4. 快捷菜单：选中需要闭合的对象后，右键单击，在弹出的快捷菜单中选择“编辑多段线”,后续操作与菜单栏方法一致。

闭合命令的操作步骤

以闭合一条开放的多段线为例,具体操作步骤如下：

1. 选择对象：启动闭合命令后，命令行会提示“选择多段线（Select polyline）”，此时需要用鼠标点击目标多段线，如果选择的是非多段线对象（如直线、圆弧），命令行会提示“是否将其转换为多段线？（是否将直线、圆弧等转换为多段线？）”，输入“Y”并回车确认。
2. 执行闭合：选中多段线后，命令行会显示当前多段线的编辑选项，如“输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]：”，输入“C”（闭合）并回车，系统会自动将多段线的起点和终点连接起来，并在连接处绘制一条直线段或圆弧段（取决于多段线的原设置）。
3. 确认结果：闭合完成后，图形会立即显示封闭状态，如果需要取消闭合，可以在多段线编辑选项中输入“O”（打开）,将封闭的多段线恢复为开放状态。

闭合命令的注意事项

1. 对象类型限制：如前所述，闭合命令仅适用于多段线、样条曲线等特定对象，对于单独的直线、圆弧等，需先通过“PEDIT”命令转换为多段线。
2. 闭合点的位置：闭合命令会自动将多段线的起点和终点连接，连接点的位置取决于多段线的绘制顺序，如果起点和终点位置差异较大,闭合后可能会出现意外的直线段。
3. 图层与线型：闭合操作不会改变对象所在的图层、线型、线宽等属性,但连接处的线型会与多段线主体保持一致。
4. 三维多段线的闭合：闭合三维多段线时，连接线为直线段，无法生成圆弧,这一点与二维多段线不同。

闭合命令的常见问题与解决方法

闭合命令的应用场景

1. 封闭区域填充：在进行图案填充（HATCH）时，必须要求边界是闭合的，使用闭合命令可将开放的多段线转换为闭合边界,确保填充操作正常进行。
2. 创建面域（Region）：面域是具有物理特性的封闭二维区域，其边界必须是闭合的，通过闭合命令闭合多段线后，可使用“REGION”命令生成面域，进而进行布尔运算（并集、差集、交集）。
3. 三维建模基础：在创建三维拉伸实体（EXTRUDE）时，二维截面轮廓必须是闭合的，闭合命令可确保截面轮廓的封闭性,为三维建模提供基础。

相关问答FAQs

问题1：为什么我用闭合命令后，图形没有变成封闭的？
解答：可能的原因有两个：一是选中的对象不是多段线（如直线、圆弧），此时需先通过“PEDIT”命令将其转换为多段线；二是多段线本身已经处于闭合状态，闭合命令对已闭合的多段线无效，建议检查对象类型和当前状态，必要时先使用“打开”选项取消闭合,再重新执行闭合命令。

问题2：闭合多段线时，连接处是直线还是圆弧？如何控制？
解答：闭合多段线的连接处类型取决于多段线的原设置，如果多段线的起点和终点均为直线段，闭合后会生成直线连接；如果其中一端为圆弧段，闭合后会生成圆弧连接，要控制连接类型，可在绘制多段线时手动设置圆弧选项，或在编辑多段线时使用“拟合（F）”或“样条曲线（S）”选项调整形状,之后再执行闭合命令。
