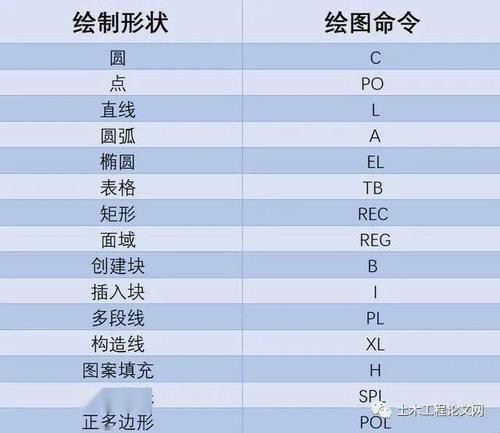

在CAD软件中，J命令通常指的是“合并”（JOIN）命令，该命令主要用于将相似的对象合并为一个整体，从而简化图形结构、提高编辑效率，JOIN命令的功能强大，支持多种对象的合并操作，包括直线、多段线、圆弧、椭圆弧、样条曲线等，但需要注意的是，并非所有对象都可以相互合并，合并的前提是对象必须属于同一类型且满足特定的几何条件，以下将从命令功能、操作步骤、适用对象、注意事项及实际应用场景等方面详细介绍CAD中的J命令。
JOIN命令的核心功能
JOIN命令的核心作用是将多个独立的图形对象合并为一个单一对象，这一功能在处理复杂图形时尤为重要，在绘制建筑平面图时，可能有多条独立的线段表示墙体，使用JOIN命令可以将这些线段合并为一条多段线，便于后续的偏移、延伸或修剪操作，JOIN命令还能修复不连续的几何对象，例如将两条首尾相连的直线合并为一条直线，或将圆弧补全为完整的圆，需要注意的是，JOIN命令对对象的类型和几何位置有严格要求,只有满足条件的对象才能成功合并。
JOIN命令的操作步骤
在CAD中使用JOIN命令的操作流程相对简单,具体步骤如下：
- 启动命令：在命令行输入“JOIN”并按回车键，或通过功能区“修改”面板中的“合并”按钮启动命令。
- 选择源对象：命令行提示“选择源对象”，此时需要选择一个作为合并基准的对象，若要将多条直线合并为一条多段线,需先选择其中一条直线作为源对象。
- 选择要合并的对象：命令行提示“选择要合并到源的对象”，此时框选或单击其他需要合并的对象，可连续选择多个对象,直到按回车键确认。
- 确认合并：按回车键后，CAD将自动检查所选对象是否满足合并条件，若满足则生成合并后的对象，并提示“已将X条对象合并到源对象”。
在操作过程中,需注意以下几点：
- 合并对象必须为同一类型（如直线与直线合并、圆弧与圆弧合并），直线无法直接与多段线合并,除非先将直线转换为多段线。
- 对于直线或圆弧，必须共线或共圆且首尾相连,否则无法合并。
- 对于多段线，所有对象必须位于同一平面,且端点必须重合或重叠。
JOIN命令支持的对象类型及合并条件
JOIN命令支持多种对象的合并，但不同对象的合并条件存在差异,以下为常见对象的合并条件说明：
| 对象类型 | 合并条件 | 合并结果 |
|---|---|---|
| 直线 | 必须共线且端点重合或重叠 | 合并为一条直线或多段线 |
| 圆弧 | 必须位于同一圆周上，且端点重合或重叠；若端点间距小于指定公差，可自动闭合为圆 | 合并为一条圆弧或完整的圆 |
| 多段线 | 必须位于同一平面，且端点重合 | 合并为一条多段线 |
| 椭圆弧 | 必须位于同一椭圆上，且端点重合或重叠 | 合并为一条椭圆弧或完整的椭圆 |
| 样条曲线 | 必须位于同一平面，且端点重合 | 合并为一条样条曲线 |
JOIN命令的注意事项
- 对象类型限制：不同类型的对象无法直接合并，直线与圆弧无法合并，除非通过“PEDIT”命令将直线转换为多段线后,再与其他多段线合并。
- 几何位置要求：对象必须满足严格的几何条件，如共线、共圆或端点重合，若对象间距过大，需先用“EXTEND”或“TRIM”命令调整位置。
- 公差设置：对于端点不完全重合的对象，可通过“系统变量”中的“JOINCONTO”或“JOINRGTOL”调整合并公差，但公差值不宜过大,以免误合并非目标对象。
- 图层与属性：合并后的对象将继承源对象的图层、颜色和线型等属性，若源对象属性不一致,合并结果可能不符合预期。
JOIN命令的实际应用场景
- 建筑图纸优化：在绘制墙体或管线时，常因多次修剪产生大量独立线段，使用JOIN命令可快速合并为连续多段线,便于批量编辑。
- 机械零件修复：对于断裂的轮廓线（如圆弧或直线），可通过JOIN命令将其重新连接为完整对象,避免手动调整的误差。
- 地形图处理：在测绘图纸中，等高线或道路中心线可能由多个小线段组成，合并后可减少对象数量,提高文件运行效率。
JOIN命令与其他命令的配合使用
JOIN命令常与其他修改命令结合使用,以实现更复杂的编辑需求。
- 与PEDIT命令配合：若需将直线与多段线合并，可先用PEDIT命令将直线转换为多段线,再使用JOIN命令合并。
- 与BREAK命令配合：对于未完全闭合的圆弧，可先用BREAK命令在端点处创建间隙,再通过JOIN命令闭合为圆。
- 与ARRAY命令配合：在环形阵列中，若需将阵列生成的独立对象合并为整体，可先用JOIN命令合并相邻对象,再进行整体编辑。
常见问题及解决方法
在使用JOIN命令时,可能会遇到以下问题：
- “无法合并”提示：通常是由于对象类型不符或几何位置不满足条件导致，需检查对象是否为同一类型，并使用“对象捕捉”确保端点重合。
- 合并后对象变形：可能因源对象属性不一致或公差设置过大引起，建议合并前统一对象属性,并合理调整公差值。
相关问答FAQs
Q1：为什么使用JOIN命令时提示“选定的对象无法合并”？
A1：该提示通常由以下原因导致：（1）对象类型不同（如直线与圆弧）；（2）对象未满足几何条件（如直线不共线或端点不重合）；（3）对象位于不同图层且属性冲突，解决方法：确保对象类型一致，使用“对象捕捉”调整端点位置,或通过PEDIT命令统一对象属性后再尝试合并。
Q2：JOIN命令能否将不连续的线段合并为一条多段线？
A2：可以，但需满足以下条件：（1）所有线段必须为直线或多段线；（2）线段之间需首尾相连或端点重合；（3）若存在间隙，需先用“EXTEND”或“TRIM”命令闭合间隙，操作时，先选择一条线段作为源对象，再框选其他相邻线段,按回车键即可合并为连续多段线。
