在Pro/E（现更名为Creo）的三维建模软件中，命令是用户与软件交互的核心，通过输入或选择特定命令，可以实现从草图绘制到实体建模、装配设计、工程图生成等一系列复杂操作，Pro/E的命令体系结构清晰，功能覆盖全面，无论是初学者还是高级用户，都需要熟练掌握常用命令以提高设计效率，以下将从草图设计、实体建模、曲面设计、装配设计、工程图及分析六个维度，详细解析Pro/E中常用命令的功能与应用场景。
草图设计命令
草图是三维建模的基础,Pro/E的草图模式提供了丰富的绘图和编辑工具，用于创建二维轮廓。
- 草绘（Sketch）：进入草图环境，需指定草绘平面和参考平面，常用命令包括：
- 直线（Line）：绘制直线，支持线段、切线、中心线等类型，通过“约束”命令可固定长度或角度。
- 矩形（Rectangle）：快速绘制矩形，包括斜矩形和中心矩形，通过尺寸标注调整长宽。
- 圆（Circle）：提供圆心-半径、同心、3点相切等多种绘制方式，配合“修剪”命令可生成圆弧。
- 圆角（Fillet）：对草图中的尖角进行倒圆角，支持动态半径调整，避免几何冲突。
- 约束（Constraints）：添加几何约束（如重合、对齐、平行、垂直等），减少尺寸标注数量，确保草图稳定性。
- 尺寸（Dimensions）：标注草图尺寸，包括线性尺寸、半径/直径、角度等，双击尺寸可修改数值，驱动几何形状变化。
实体建模命令
实体建模是Pro/E的核心功能，通过拉伸、旋转、扫描等命令将二维草图转化为三维实体。

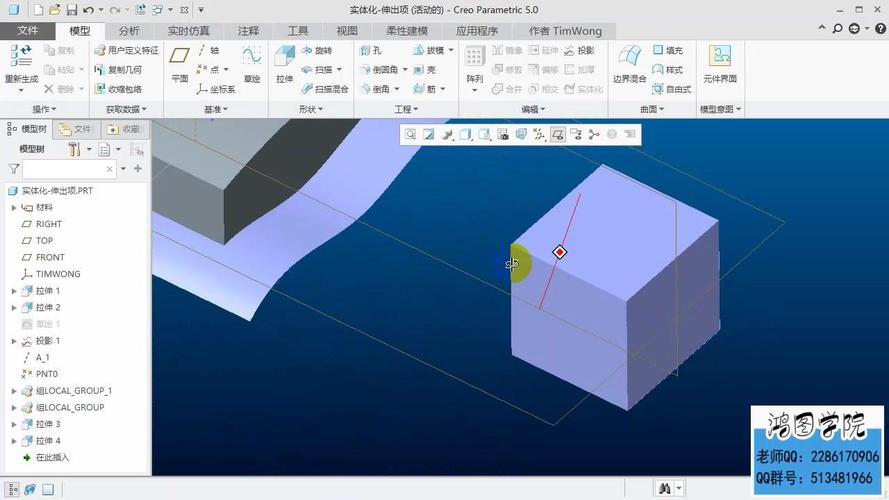

- 拉伸（Extrude）：沿垂直于草绘平面的方向延伸草图，生成实体或曲面，可通过“深度”选项（如盲孔、对称到曲面、穿透）控制延伸范围，适用于创建平板、阶梯轴等简单结构。
- 旋转（Revolve）：围绕草绘平面内的旋转轴旋转草图，生成回转体（如圆柱、圆锥），需定义旋转角度（360°、可变角度等），常用于创建齿轮、轮毂等对称零件。
- 扫描（Sweep）：沿指定轨迹延伸草图轨迹，需定义“轨迹线”（可为草绘曲线或基准曲线）和“截面”，适用于创建弹簧、管道等复杂形状。
- 混合（Blend）：将多个平行或不平行的草图截面按顺序连接生成实体，支持“平行”、“旋转”、“一般”三种混合方式，可创建棱台、变径接头等零件。
- 孔（Hole）：在实体上生成标准孔（如简单孔、标准螺纹孔）或定制孔，需指定孔的放置平面、定位尺寸（线性、径向等），可自动关联螺纹特征。
- 圆角（Round）：对实体边线进行倒圆角，支持恒定半径、可变半径、完全圆角等类型，通过“集”命令可对不同边线设置不同半径，提升产品美观度。
- 壳（Shell）：将实体内部掏空，指定开口面和壁厚，常用于创建壳体类零件（如塑料外壳、容器），可保留内部细节结构。

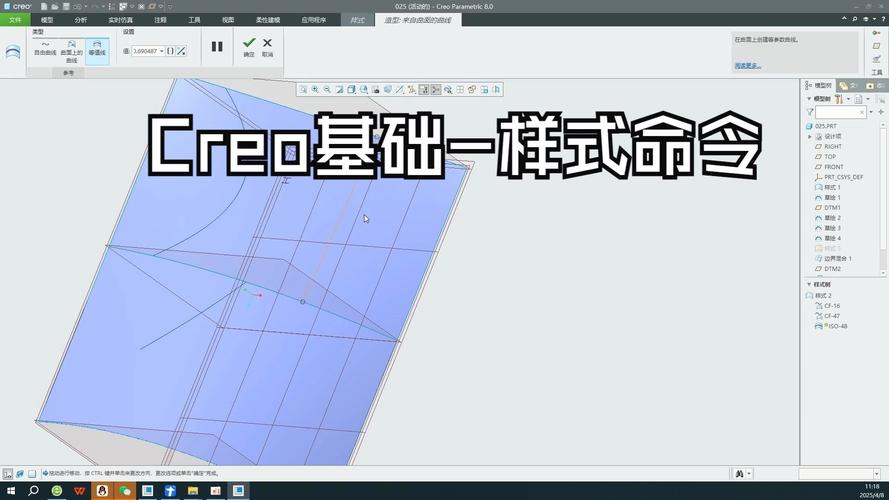

曲面设计命令
曲面用于创建复杂形状或实体模型的过渡表面,是非参数化建模的重要工具。
- 拉伸曲面（Extrude Surface）：与实体拉伸类似，但生成开放或封闭的曲面，可通过“合并”命令与其他曲面结合。

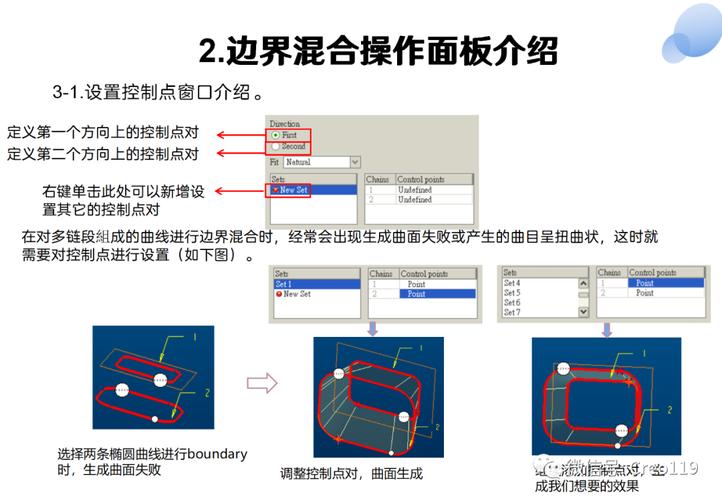

- 边界混合（Boundary Blend）：通过定义多条方向曲线（主曲线、交叉曲线）生成曲面，支持曲线约束（如相切、曲率连续），是创建复杂自由曲面的核心命令（如汽车外壳、家电外观）。
- 扫描曲面（Sweep Surface）：沿轨迹扫描截面生成曲面，可设置“选项”属性（如端点处理、相切），适用于创建叶片、管道等曲面结构。
- 合并（Merge）：将两个或多个曲面结合为一个整体，支持“求交”、“连接”两种方式，为后续实体化（加厚、裁剪）做准备。
- 加厚（Thicken）：将曲面转化为实体，指定加厚方向和厚度，适用于薄壁零件设计。
- 曲面裁剪（Trim Surface）：使用曲线、曲面或基准平面裁剪目标曲面，保留所需部分，灵活调整曲面形状。
装配设计命令
装配设计是将多个零件组合成组件,并通过约束关系确定其相对位置。
- 组件（Component）：向装配体中添加零件，支持“默认装配”（通过坐标系对齐）或“手动放置”。
- 约束（Constraints）：定义零件间的位置关系，常用类型包括：
- 重合（Mate）：使两平面、轴线或点重合，如轴与孔的配合。
- 对齐（Align）：对齐轴线或平面，使两零件同轴或共面。
- 插入（Insert）：使两旋转面（如圆柱面）同轴，适用于销、轴等零件装配。
- 封装（Package）：临时调整零件位置，便于添加约束，后续可通过“重复组件”命令快速复制零件阵列。
- 爆炸视图（Explode State）：创建组件的分解状态，调整零件间距，直观展示装配关系，支持“保存”和“恢复”操作。
工程图命令
工程图是将三维模型转化为二维生产图纸,包含视图、尺寸、注释等要素。
- 创建视图（Create View）：生成基本视图（如主视图、俯视图、轴测图），通过“投影”命令快速生成其他视图，支持“剖视图”（全剖、半剖、局部剖）和“详细视图”（局部放大）。
- 尺寸显示（Show/Erase）：自动显示模型尺寸或手动标注，可调整尺寸样式（文本高度、箭头类型），通过“修改”命令编辑尺寸属性。
- 公差（Tolerance）：添加尺寸公差（如公差带、极限尺寸）和形位公差（如平行度、垂直度），符合机械制图标准。
- 注释（Note）：添加技术说明、标题栏文字等，支持文本格式设置（字体、大小、对齐方式）。
- 表格（Table）：创建材料清单（BOM表），自动关联零件信息（如名称、数量、材料），通过“重复区域”命令动态更新表格内容。
分析命令
分析工具用于验证模型的合理性,确保设计符合要求。
- 测量（Measure）：测量距离、角度、面积、体积等参数，实时显示结果，用于检查零件尺寸或装配间隙。
- 模型分析（Model Analysis）：进行质量属性分析（如质量、重心、惯性矩）、曲面曲率分析（检查光顺性），优化产品设计。
- 干涉检查（Global Interference）：检测装配体中零件间的干涉，高亮显示干涉区域，指导设计修改。
相关问答FAQs
Q1：Pro/E中“拉伸”和“旋转”命令的主要区别是什么？如何选择使用？
A1：“拉伸”命令是通过沿垂直方向延伸草图生成实体，适用于创建具有单一截面且延伸方向一致的零件（如长方体、平板）；而“旋转”命令是围绕旋转轴旋转草图生成回转体，适用于创建具有对称轴的零件（如圆柱、圆锥、球体），选择时需根据零件结构特征判断：若截面沿直线方向延伸，用“拉伸”；若截面绕轴旋转成型，用“旋转”。“拉伸”支持非对称深度和拔模角度，“旋转”则需定义旋转角度和旋转轴位置。
Q2：在Pro/E曲面设计中，“边界混合”与“扫描”命令的应用场景有何不同？
A2：“边界混合”通过定义多条主曲线和交叉曲线生成曲面，适用于创建复杂、不规则的自由曲面（如汽车引擎盖、手机外壳），其优势是曲线控制灵活，可支持多方向曲线；“扫描”则是沿单一轨迹扫描截面生成曲面，适用于轨迹线明确、截面形状单一的曲面（如管道、螺旋叶片），操作更简单，若曲面需通过多条边界曲线精确控制，选择“边界混合”；若曲面轨迹为单一曲线且截面沿轨迹变化平缓，选择“扫描”更高效。
