plc梯形图命令是工业自动化控制领域中核心的编程语言之一，它基于电气工程师熟悉的继电器电路图设计，通过图形化的逻辑符号实现控制逻辑的编写，梯形图命令主要由触点、线圈、功能块等基本元素构成，通过串联、并联组合形成控制回路，最终输出控制信号驱动外部设备，以下将从梯形图的基本结构、常用命令类型、编程规则、应用场景及优化技巧等方面展开详细说明。
梯形图的基本结构与组成元素
梯形图程序由多个“梯级”（Rung）组成，每个梯级代表一个独立的逻辑行，从左至右分为左母线、右母线和逻辑元件三部分，左母线提供电源输入，右母线表示输出结果，逻辑元件则通过触点的通断状态控制线圈的得电或失电。
- 触点：分为常开（NO）和常闭（NC）两种类型，分别对应元件的“ON”和“OFF”状态，常开触点在元件动作时闭合，允许电流通过；常闭触点则在元件动作时断开，阻断电流，触点可以串联（与逻辑）或并联（或逻辑）连接，实现复杂的条件判断。
- 线圈：位于梯级最右侧，用于驱动外部负载（如继电器、指示灯、电机等），当左侧逻辑条件满足时，线圈得电，输出信号；否则线圈失电。
- 功能块：用于实现算术运算、数据比较、定时计数等高级功能，例如定时器（TON/TOF）、计数器（CTU）、比较指令（CMP）等，功能块通常带有输入输出参数,可通过参数设置实现特定功能。
常用梯形图命令类型及功能
-
基本逻辑指令
- LD（Load）：将常开触点与左母线连接，表示逻辑行开始。
- LDN（Load Not）：将常闭触点与左母线连接。
- A（And）：常开触点串联，实现“与”逻辑。
- AN（And Not）：常闭触点串联，实现“与”逻辑的反条件。
- O（Or）：常开触点并联，实现“或”逻辑。
- ON（Or Not）：常闭触点并联，实现“或”逻辑的反条件。
- =（Out）：驱动线圈输出，表示逻辑结果。

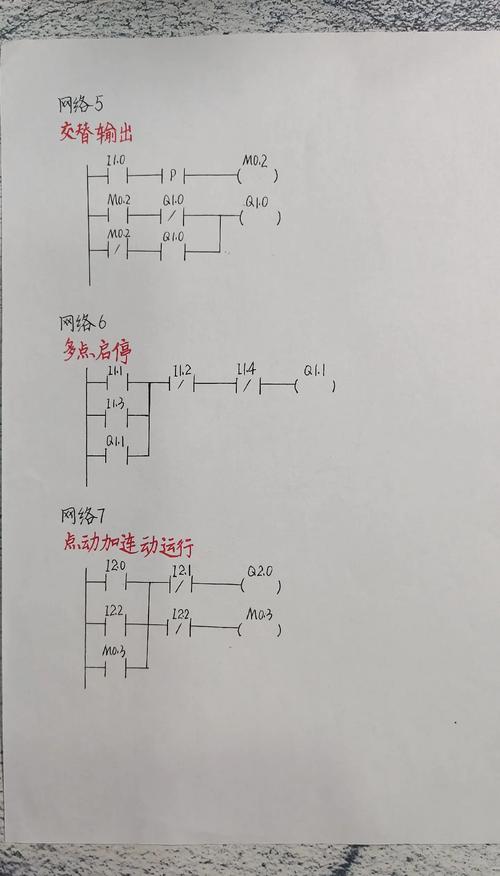

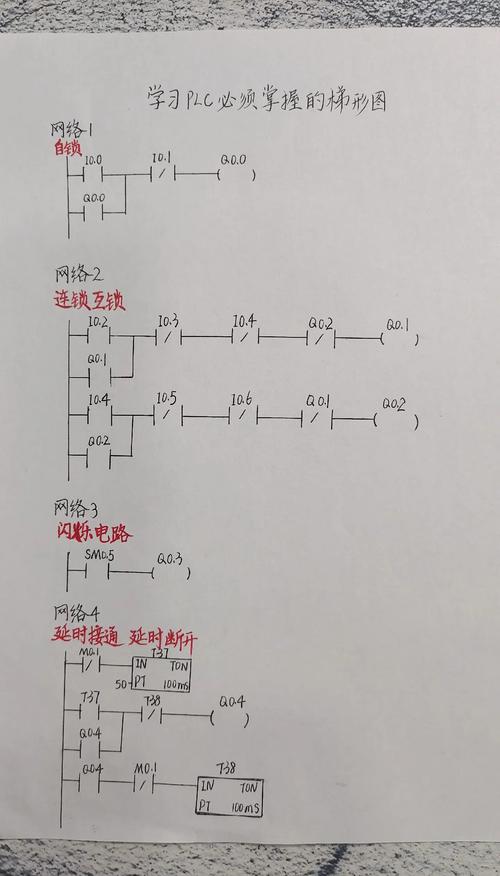

示例：启动保持电路（自锁电路）
- LD I0.0（启动按钮常开）
- O Q0.0（输出线圈并联）
- AN I0.1（停止按钮常闭）
- = Q0.0（输出线圈）
-
定时器与计数器指令
（图片来源网络，侵删）- 定时器（TON）：通电延时定时器，当输入条件满足时开始计时，达到设定时间后输出ON。
参数：IN（输入使能）、PT（预设时间，单位为s或ms）、ET（当前时间）、Q（输出）。
- 计数器（CTU）：加计数器，每个输入脉冲上升沿计数值加1，达到预设值时输出ON。
参数：CU（计数脉冲）、PV（预设值）、CV（当前值）、Q（输出）。
示例：电机延时启动控制
- LD I0.2（启动信号）
- TON T37, 100（定时器T37，预设100ms）
- LD T37.Q
- = Q0.2（电机输出）
- 定时器（TON）：通电延时定时器，当输入条件满足时开始计时，达到设定时间后输出ON。
-
功能指令
- 比较指令（CMP）：比较两个数据的大小，如“>”“<”“=”等，常用于条件判断。
- 移动指令（MOV）：将源数据传送到目标地址，用于数据传递和处理。
- 数学运算指令：包括加（ADD）、减（SUB）、乘（MUL）、除（DIV）等，支持工业过程中的数值计算。
梯形图编程规则与注意事项
- 从左到右、从上到下的顺序：程序按逻辑顺序执行，避免交叉回路，确保每个梯级的逻辑清晰。
- 线圈只能使用一次：同一输出线圈不能在多个梯级中重复使用，但触点可无限次调用。
- 避免逻辑冲突：一个梯级中同时使用同一元件的常开和常闭触点时，需确保逻辑无矛盾。
- 合理使用注释：对复杂逻辑添加注释，便于程序维护和故障排查。
- 优化程序结构：将复杂逻辑拆分为多个简单梯级，减少嵌套层级，提高可读性。
梯形图的应用场景
梯形图广泛应用于工业自动化领域，
- 电机控制：实现电机的启停、正反转、调速等逻辑。
- 流水线控制：通过传感器信号和定时器控制传送带的启停和物料分拣。
- 过程控制：如温度、压力等参数的监控与调节，结合PID功能块实现闭环控制。
- 安全联锁：通过急停按钮、限位开关等实现设备的安全保护逻辑。
梯形图编程优化技巧
- 模块化设计：将复杂功能分解为子程序或功能块，便于复用和调试。
- 减少不必要的触点：简化逻辑回路，缩短扫描周期，提高PLC响应速度。
- 使用中间变量：对于复杂逻辑，引入中间继电器（M）存储中间状态，降低程序复杂度。
- 定时器与计数器的复用：在不冲突的情况下，合理复用定时器和计数器资源，节省PLC内存。
梯形图命令的局限性
尽管梯形图直观易用，但在处理复杂算法或大规模数据运算时，其效率可能低于结构化文本（ST）或顺序功能图（SFC），在实际项目中常采用多种编程语言混合使用的方式，例如梯形图实现基本逻辑,ST语言实现复杂算法。
相关问答FAQs
Q1: 梯形图中的“立即输入”和“立即输出”指令有什么区别？
A1: 立即输入（如LDI指令）直接读取物理输入端子的当前状态，不受PLC扫描周期影响，适用于需要实时响应的场合；而普通输入指令（LD）读取的是输入映像寄存器的状态，需在扫描周期内更新，立即输出（=I指令）直接驱动物理输出端子，同时更新输出映像寄存器，而普通输出（=）仅在扫描周期结束时更新输出，立即指令适用于需要快速响应的紧急控制场景,但可能影响程序扫描的同步性。
Q2: 如何通过梯形图实现“长延时”控制？
A2: PLC的单个定时器最大延时时间有限（如S7-200系列最长为3276.7s），可通过以下方法实现长延时：
- 多个定时器级联：第一个定时器计时结束后触发第二个定时器，依次累加延时时间。
- 计数器与定时器组合：用定时器产生周期脉冲（如1s脉冲），作为计数器的输入脉冲，通过计数器预设值实现长延时（如3600s=1小时）。
- 时钟脉冲+计数器：直接调用PLC的内部时钟脉冲（如1min脉冲），通过计数器累加实现更长时间延时。
示例：实现2小时延时
- LD SM0.4（PLC提供1min脉冲）
- CTU C1, 120（计数器C1预设120，累计120min即2小时）
- LD C1.Q
- = Q0.3（输出）
